Резервированный rs-триггер

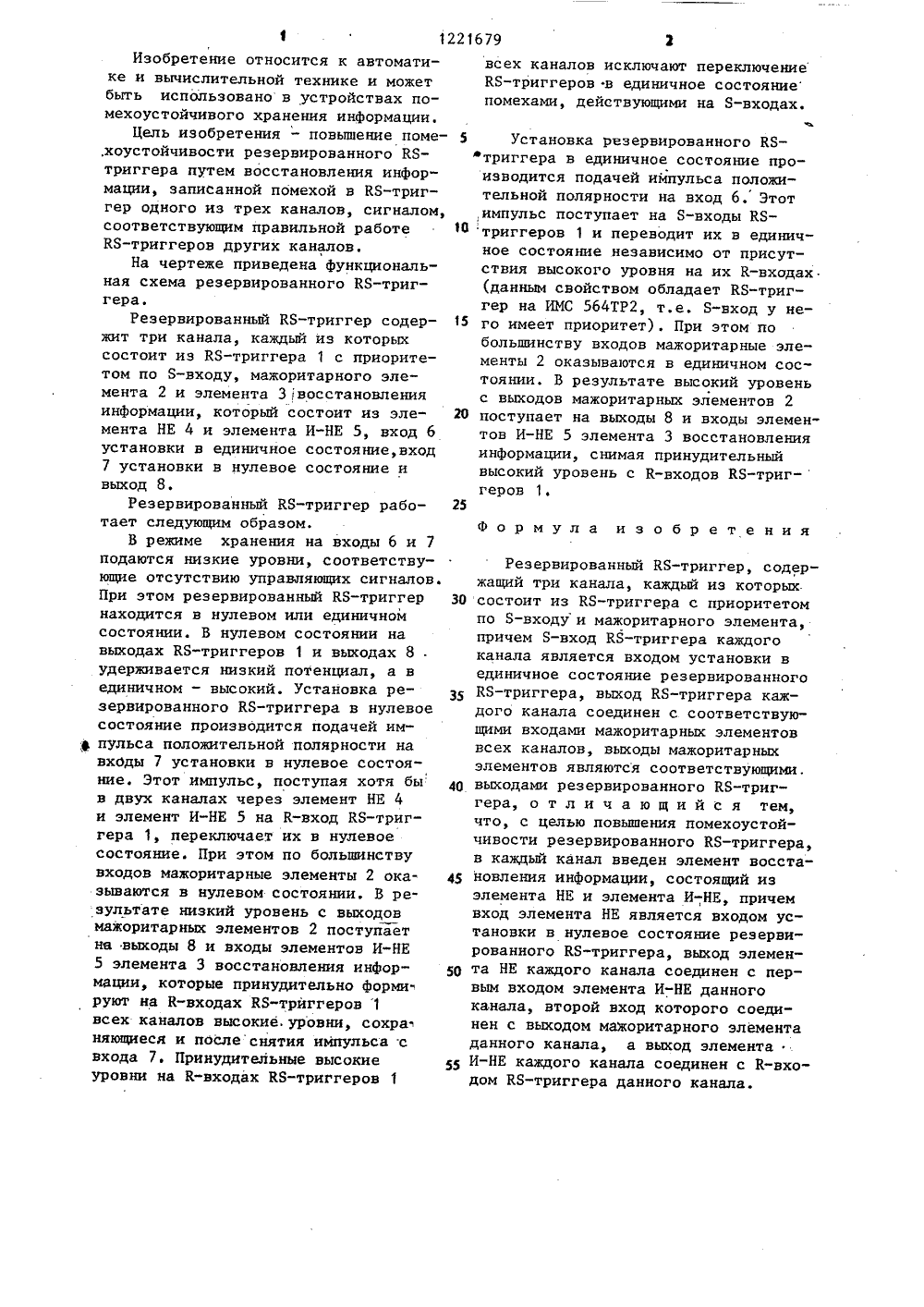

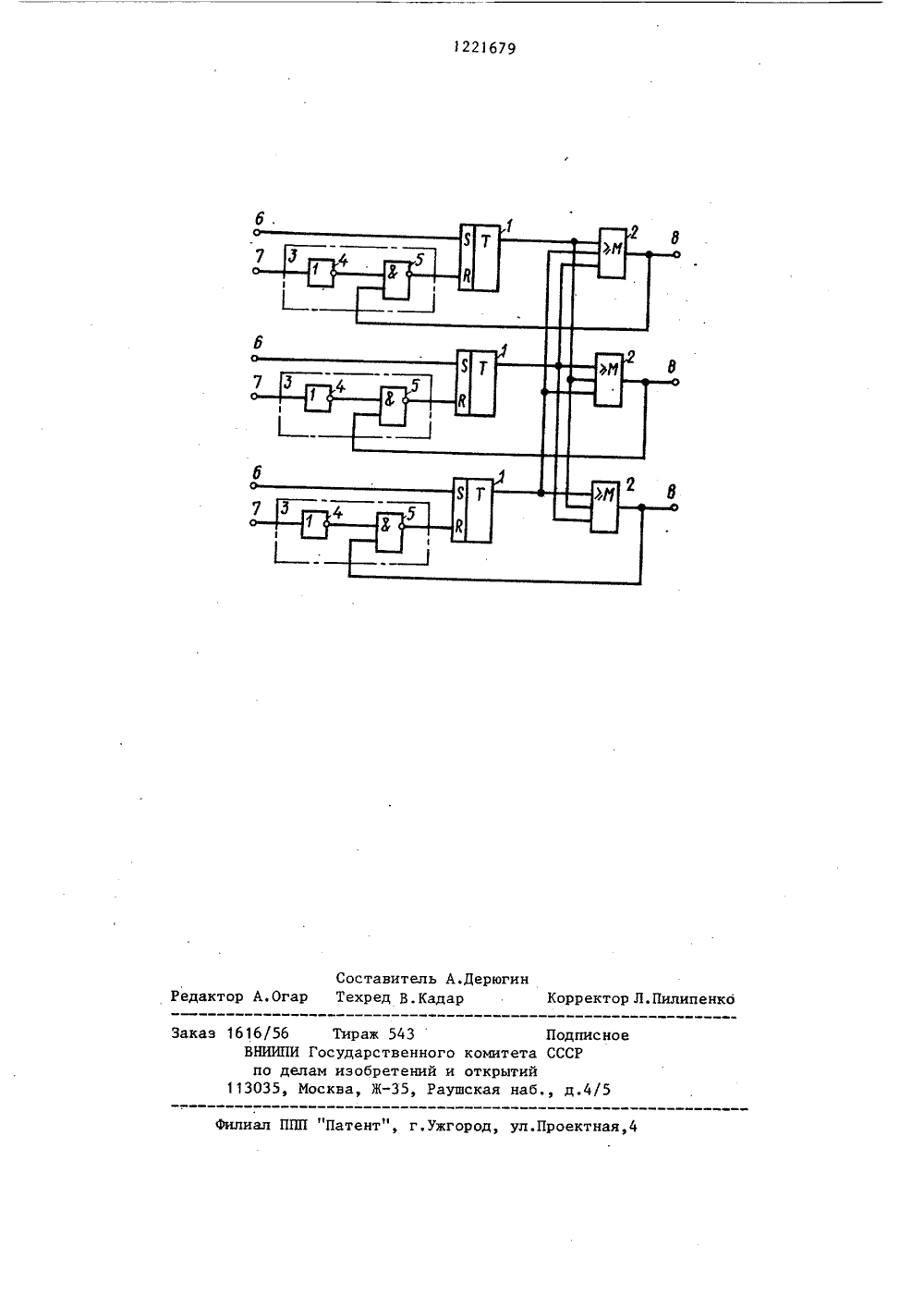

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 09) 0д)С 11 С 11/40 САНИЕ ИЗОБРЕТЕН О СССР972.С ст ма Меб. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПИЙ ТОРСКОМУ СВИДЕТЕЛЬСТВ". 1 уОф, вч 6Ж автоматики и вычислительной техники и позволяет повысить помехоустойчивость резервированного КЯ-триггера путем восстановления информации, записанной помехой в КЯ-триггер одного из трех каналов, сигналом, соответствующим правильной работе КЯ-триггеров других каналов. В каждый канал КЯ-триггера введен элемент восстановления, состоящий из элементов НЕ и И-НЕ, с помощью которых осуществляется обратная связь с выходов мажоритарных элементов на К-входы КЯ- триггеров. 1 ил.12216 9 15 35 40 45 50 55 Изобретение относится к автоматике и вычислительной технике и можетбыть использовано в устройствах помехоустойчивого хранения информации.Цель изобретения - повышение поме,хоустойчивости резервированного КЯтриггера путем восстановления информации, записанной помехой в КБ-триггер одного из трех каналов, сигналом,соответствующим правильной работеКЯ-триггеров других каналов.На чертеже приведена функциональная схема резервированного КБ-триггера.Резервированный КЗ-триггер содержит три канала, каждый из которыхсостоит из КЗ-триггера 1 с приоритетом по Б-входу, мажоритарного элемента 2 и элемента 31 восстановленияинформации, который состоит из элемента НЕ 4 и элемента И-НЕ 5, вход бустановки в единичное состояние, вход7 установки в нулевое состояние ивыход 8.Резервированный КЗ-триггер работает следующим образом.В режиме хранения на входы 6 и 7подаются низкие уровни, соответствующие отсутствию управляющих сигналов.При этом резервированный КБ-триггернаходится в нулевом или единичномсостоянии. В нулевом состоянии навыходах КЯ-триггеров 1 и выходах 8 удерживается низкий потенциал, а вединичном - высокий. Установка резервированного КЯ-триггера в нулевоесостояние производится подачей им-пульса положительной полярности на входы 7 установки в нулевое состояние. Этот импульс, поступая хотя бы в двух каналах через элемент НЕ 4 и элемент И-НЕ 5 на К-вход КБ-триггера 1, переключает их в нулевое состояние. При этом по большинствувходов мажоритарные элементы 2 оказываются в нулевом состоянии, В результате низкий уровень с выходовмажоритарных элементов 2 поступаетна выходы 8 и входы элементов И-НЕ5 элемента 3 восстановления информации, которые принудительно формируют на К-входах КЗ-триггеров 1всех каналов высокие. уровни, сохраняющиеся и послеснятия импульса свхода 7. Принудительные высокиеуровни на К-входах КЯ-триггеров 1 всех каналов исключают переключение КЯ-триггеров в единичное состояние помехами, действующими на Я-входах. 5 Установка резервированного КБ- фтриггера в единичное состояние производится подачей импульса положительной полярности на вход 6. Этотимпульс поступает на Я-входы КЯ 1 Ц триггеров 1 и переводит их в единичное состояние независимо от присутствия высокого уровня на их К-входах(данным свойством обладает КЯ-триггер на ИМС 564 ТР 2, т.е, Я-вход у него имеет приоритет). При этом побольшинству входов мажоритарные элементы 2 оказываются в единичном состоянии. В результате высокий уровеньс выходов мажоритарных элементов 2поступает на выходы 8 и входы элементов И-НЕ 5 элемента 3 восстановления информации, снимая принудительныйвысокий уровень с К-входов КБ-триггеров 1. Формула изобретения Резервированный КЯ-триггер, содержащий три канала, каждый из которых ЗО состоит из КЯ-триггера с приоритетом по Б-входу и мажоритарного элемента,причем Б-вход КБ-триггера каждогоканала является входом установки вединичное состояние резервированногоКЯ-триггера, выход КЯ-триггера каждого канала соединен с соответствующими входами мажоритарных элементов всех каналов, выходы мажоритарныхэлементов являются соответствующими,выходами резервированного КЗ-триггера, отличающийся тем,что, с целью повышения помехоустойчивости резервированного КЯ-триггера,в каждый канал введен элемент восстановления информации, состоящий изэлемента НЕ и элемента И-НЕ, причемвход элемента НЕ является входом установки в нулевое состояние резервированного КЯ-триггера, выход элемента НЕ каждого канала соединен с первым входом элемента И-НЕ данного канала, второй вход которого соединен с выходом мажоритарного элемента данного канала, а выход элемента И-НЕ каждого канала соединен с К-входом КЗ-триггера данного канала.1223679 Составитель А.ДерюгинА.Огар Техред В.Кадар ектор еда Зака сное 4/ Филиал ППП "Патент", г.ужгород, ул.Проектная 616/56 ВНИИП по д 13035, Тираж 543 ПодГосударственного комитета СССам изобретений и открытийосква, Ж, Раушская наб., д
