Устройство для измерения угловых зазоров зубчатых передач

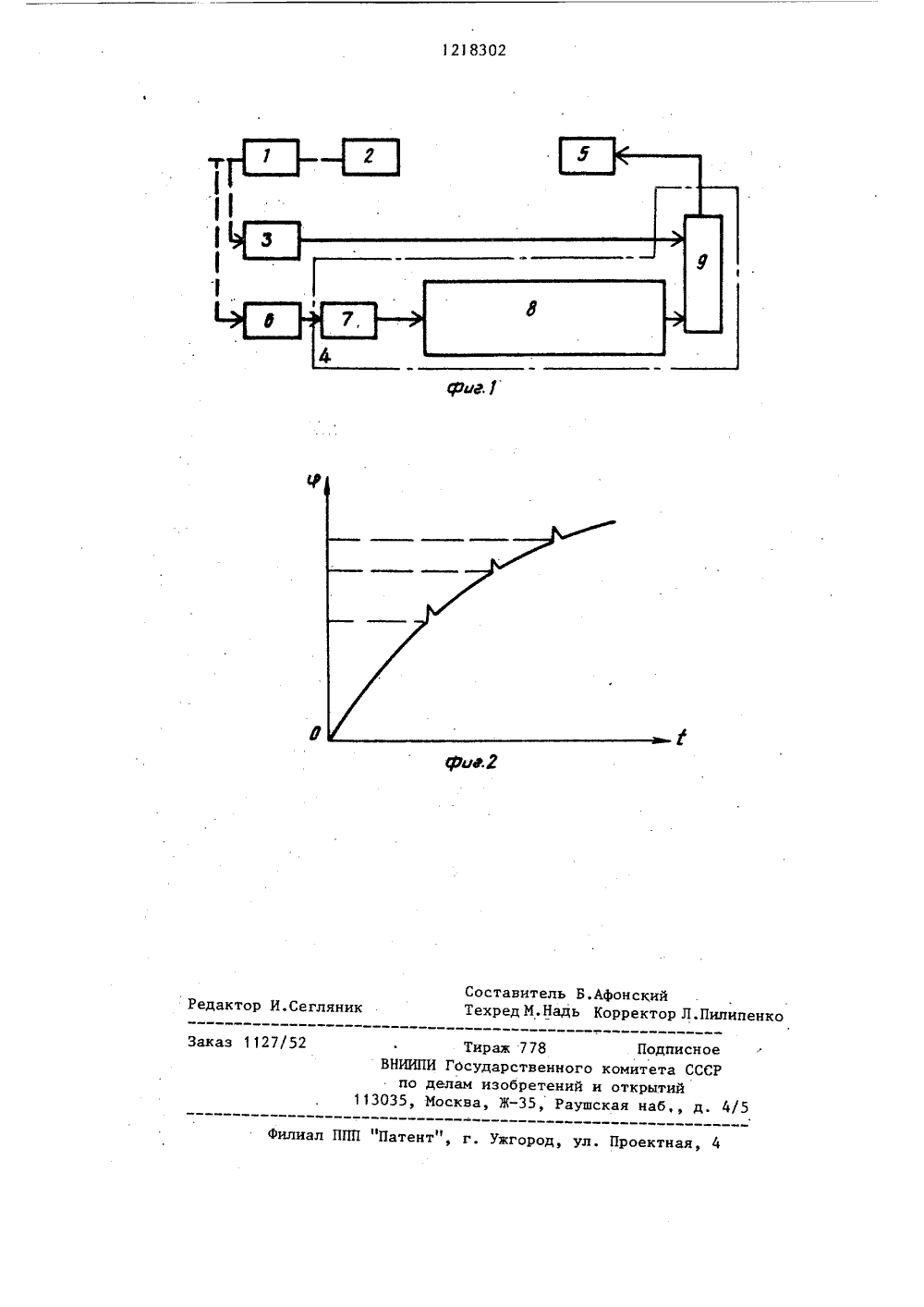

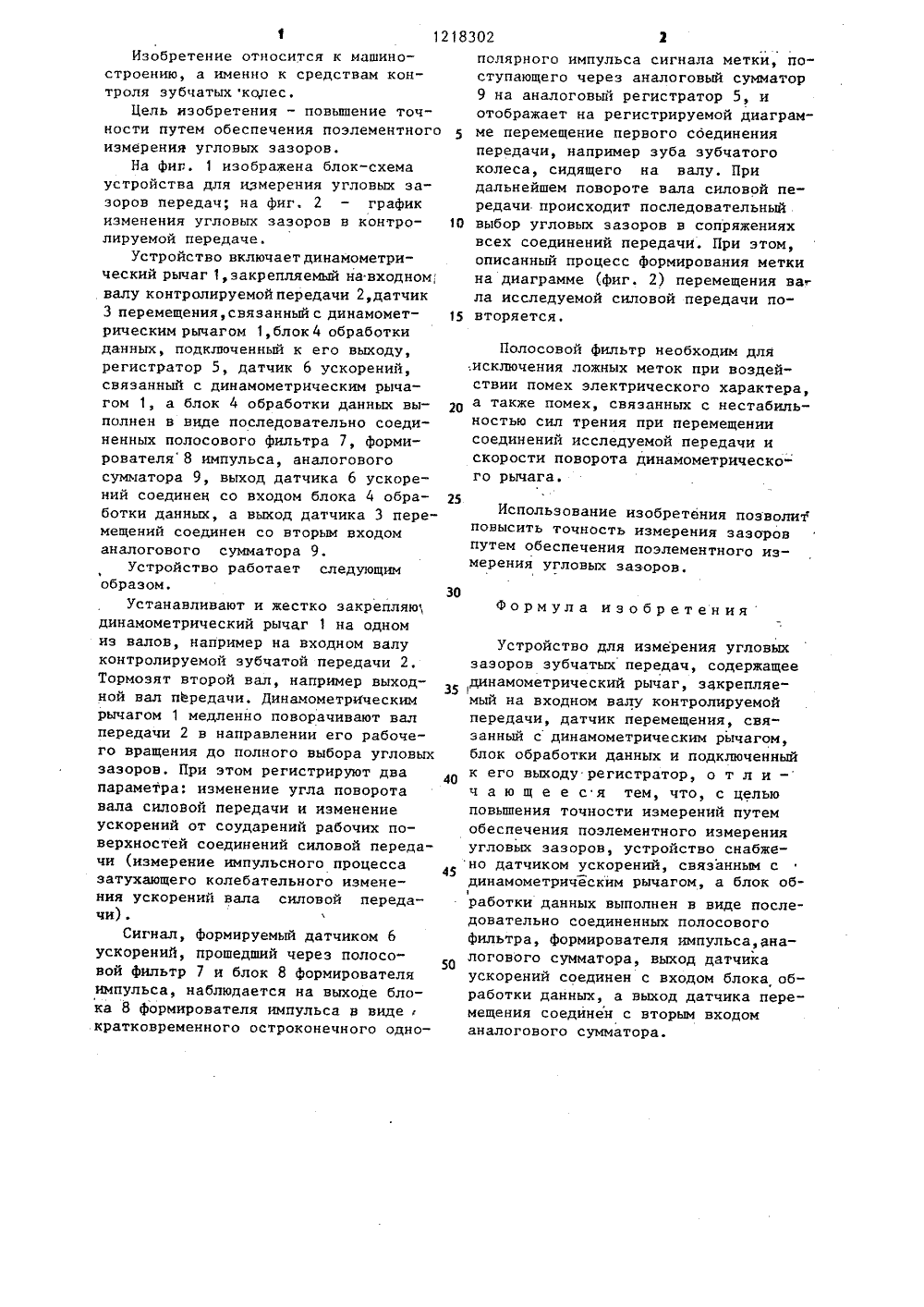

(594 С 01 М 13/02 ОПИСАНИЕ ИЗОБРЕТЕНИЯ; Н АВТОРСИОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Специальное .проектно-конструкторское технологическое бюро с опытным производством Государственногопромышпенного объединения ремонтныхи машиностроительных заводов и Московский лесотехнический институт(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УГЛОВЫХ ЗАЗОРОВ ЗУБЧАТЫХ ПЕРЕДАЧ(57) Изобретение относится к машиностроению, а именно к средствам контроля зубчатых колес. Цель изобретения - повышение точности контроляпутем обеспечения поэлементногоизмерения угловых зазоров. Это достигается тем, что на динамометрическийрычаг, устанавливаемый на входномвалу, кроме датчика перемещенияприкреплен датчик ускорений, а блокобработки данных выдает результатыконтроля с учетом данных, поступающиходновременно с датчика перемещенияи с датчика ускорений.2 ил.30 Формула изобретения Изобретение относится к машиностроению, а именно к средствам контроля зубчатых колес,Цель изобретения - повышение точности путем обеспечения поэлементногоизмерения угловых зазоров.На фиг., 1 изображена блок-схемаустройства для измерения угловых зазоров передач; на фиг, 2 - графикизменения угловых зазоров в контро- Олируемой передаче.Устройство включаетдинамометрический рычаг 1,закрепляемый на входном,валу контролируемойпередачи 2,датчик3 перемещения, связанный с динамометрическим рычагом 1,блок 4 обработкиданных, подключенный к его выходу,регистратор 5, датчик 6 ускорений,связанный с динамометрическим рычагом 1, а блок 4 обработки данных выполнен в виде последовательно соединенных полосового фильтра 7, формирователя 8 импульса, аналоговогосумматора 9, выход датчика 6 ускорений соединен со входом блока 4 обработки данных, а выход датчика 3 перемещений соединен со вторым входоманалогового сумматора 9,Устройство работает следующимобразом.Устанавливают и жестко закрепляю,динамометрический рычаг 1 на одномиэ валов, например на входном валуконтролируемой зубчатой передачи 2.Тормозят второй вал, например выходной вал пЬредачи. Динамометрйческимрычагом 1 медленно поворачивают валпередачи 2 в направлении его рабочего вращения до полного выбора угловыхзазоров, При этом регистрируют двапараметра; изменение угла поворотавала силовой передачи и изменениеускорений от соударений рабочих поверхностей соединений силовой передачи (измерение импульсного процессазатухающего колебательного изменения ускорений вала силовой передачи) .Сигнал, формируемый датчиком 6ускорений, прошедший через полосовой фильтр 7 и блок 8 формирователяимпульса, наблюдается на выходе блока 8 формирователя импульса в видекратковременного остроконечного однополярного импульса сигнала метки, поступающего через аналоговый сумматор9 на аналоговый регистратор 5, иотображает на регистрируемой диаграмме перемещение первого сбединенияпередачи, например зуба зубчатогоколеса, сидящего на валу. Придальнейшем повороте вала силовой передачи происходит последовательныйвыбор угловых зазоров в сопряженияхвсех соединений передачи. При этом,описанный процесс формирования меткина диаграмме (фиг. 2) перемещения вала исследуемой силовой передачи повторяется. Полосовой фильтр необходим для исключения ложных меток при воздействии помех электрического характера, а также помех, связанных с нестабильностью сил трения при перемещении соединений исследуемой передачи и скорости поворота динамометрического рычага. Использование изобретения позволит повысить точность измерения зазоров путем обеспечения поэлементного измерения угловых зазоров. Устройство для измерения угловых зазоров зубчатых передач, содержащее ,динамометрический рычаг, закрепляемый на входном валу контролируемой передачи, датчик перемещения, связанный с динамометрическим рычагом, блок обработки данных и подключенный к его выходу регистратор, о т л и -ч а ю щ е е с я тем, что, с целью повышения точности измерений путем обеспечения поэлементного измерения угловьх зазоров, устройство снабжено датчиком ускорений, связанным с динамометрическим рычагом, а блок обработки данных выполнен в виде последовательно соединенных полосового фильтра, формирователя импульса,аналогового сумматора, выход датчика ускорений соединен с входом блока обработки данных, а выход датчика перемещения соединен с вторым входом аналогового сумматора.3 23 8302 иг. Состав Техред телМ.Над Редактор И.Сегляни каз 1127/52 8 пи иал ППП "Патент", г. Ужгород, ул. Проектная,ВНИИПИ ГО по делам13035 Моск раждарсизобУЖенног тенийРауш АфонскийКорректор Л. Пилипенк комитета СССРи открытийская наб д. 4
