@ -триггер

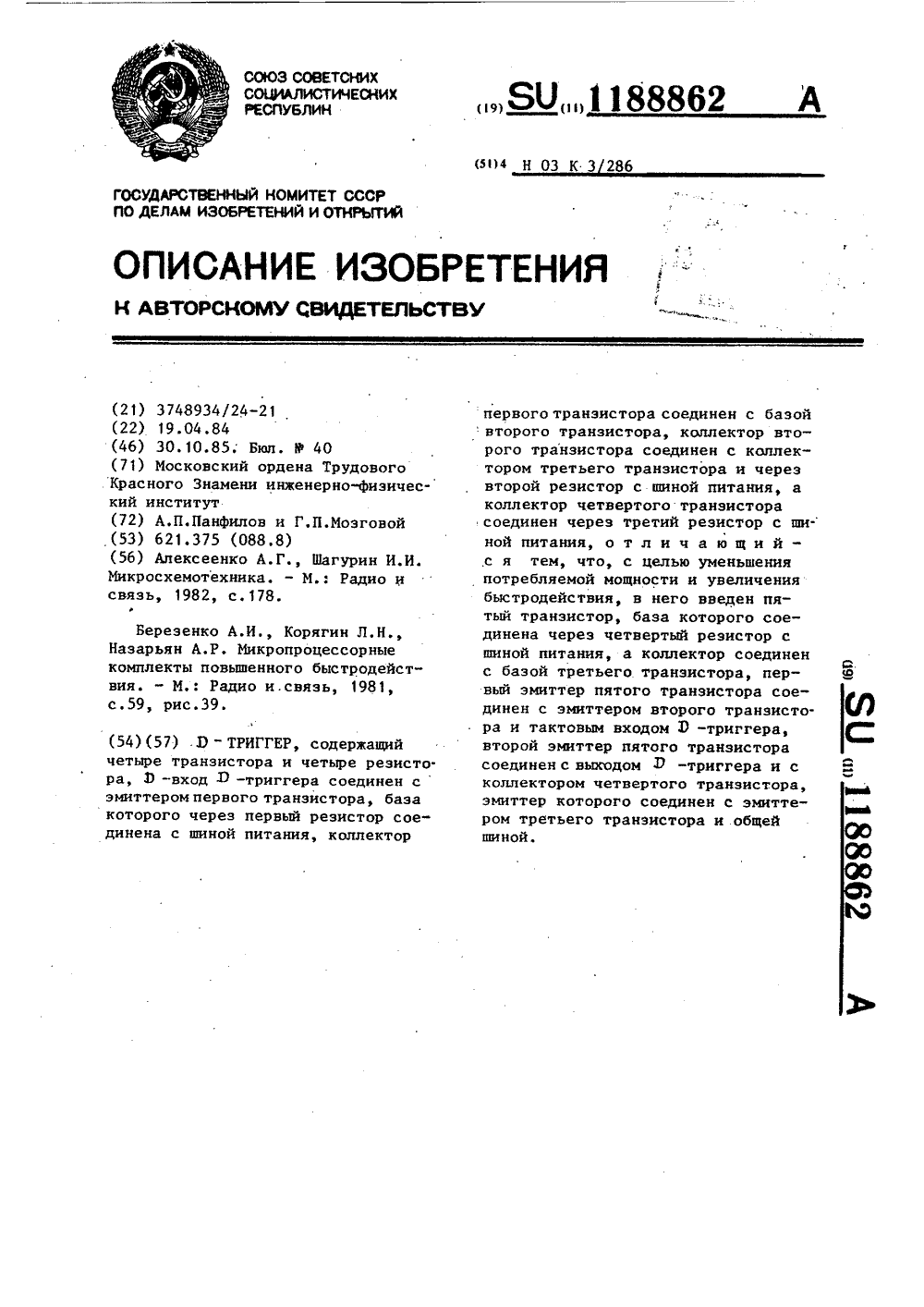

(51)4 Н 03 К 3 286 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙОПИСАНИЕ ИЗОБРЕТЕНИЯК АВТОРСКОМУ( СВИДЕТЕЛЬСТВУ(46) 30.10.85. Бюп. В 40 (71) Московский ордена Трудового Красного Знамени инженерно-физический институт(56) Алексеенко А.Г., Шагурин И.И. Микросхемотехника. - М.: Радио и связь, 1982, с.178.Ф Береэенко А.И Корягин Л.Н., Назарьян А,Р, Микропроцессорные комплекты повышенного быстродействия. - М.: Радио и.связь, 1981, с.59, рис.39.(54)(57) Э - ТРИГГЕР, содержащий четыре транзистора и четыре резисто. ра, Э -вход 0 -триггера соединен сэмиттером первого транзистора, база которого через первый резистор соединена с шиной питания, коллектор 801188862 первого транзистора соединен с базойвторого транзистора, коллектор второго транзистора соединен с коллектором третьего транзистора и через второй резистор с шиной питания, а коллектор четвертого транзистора соединен через третий резистор с ши- ной питания, о т л и ч а ю щ и й - ,с я тем, что, с целью уменьшения потребляемой мощности и увеличения быстродействия, в него введен пятый транзистор, база которого соединена через четвертый резистор с шиной питания, а коллектор соединен с базой третьего транзистора, первый эмиттер пятого транзистора соединен с эмиттером второго транзистора и тактовым входом Э -триггера, второй эмиттер пятого транзистора соединен с выходом Р -триггера и с коллектором четвертого транзистора, эмиттер которого соединен с эмиттером третьего транзистора и общей шиной.О 20 25 ЭО 40 45 Изобретение относится к импульсной технике и предназначено для использования в интегральных логических цифровых микросхемах.Цель изобретения - уменьшениепотребляемой мощности и увеличениебыстродействия путем уменьшениянапряжения питания и логическогоперепада.На чертеже изображена принципиальная схема Э -триггера, тактируемого низким уровнем тактового сигнала,П -триггер содержит пять транзисторов 1-5 и четыре резистора 6-9,О-вход 10 соединен с эмиттером первого транзистора 1, база которогочерез первый резистор 6 соединена сшиной питания, коллектор первоготранзистора 1 соединен с базой второго транзистора 2, коллектор которого соединен с коллектором третьего транзистора 3 и через второй резистор 7 с шиной питания, а коллектор четвертого транзистора 4 соединен через третий резистор 8 с шинойпитания, база пятого транзистора 5соединена через четвертый резистор9 с шиной питания, а коллектор соединен с базой третьего транзистора3, первый эмиттер пятого транзистора5 соединен с эмиттером второго транзистора 2 и тактовым входом 11 триггера, второй эмиттер пятого транзистора 5 соединен с выходом 12 триггера и с коллектором четвертоготранзистора 4, эмиттер которого соединен с эмиттером третьего транзистора 3 и общей шиной.Э -триггер работает следующимобразом.Предположим, что на тактовый.вход 11 подано напряжение "0". Еслина входе триггера 10 установлен потенциал "1", то транзистор 1 находится в инверсном режиме и ток егоколлектора втекает в базу транзистора 2 и является достаточным для насьпцения транзистора 2, потенциал наколлекторе которого равен сумме остаточного напряжения на насьпценномтранзисторе 2 и напряжения на входе.Таким образом, потенциал на базетранзистора 4 недостаточен для егоотпирания, поэтому на выходе триггера устанавливается потенциал "1".Потенциал "0" с входа тактового сиг.нала поступает также и на первый эмиттер транзистора 5, поэтому неза висимо от потенциала на втором эмиттере транзистора 5 последний насыщен а транзистор 3 закрыт прн любом потенциале на выходе триггера.Если на вход 10 триггера подается потенциал "0", транзистор 1 насьпцается и на его коллекторе устанавливается потенциал, равный сумме потенциала 0 и падения напряжения между коллектором и эмиттером насьпценного транзистора Ч . Этот потенциал недостаточен для удержания транзистора 2 во включенном состоянии, поэтому он включается и потенциал на его коллекторе увеличивается до напряжения отпирания эмиттерного перехода транзистора 4. Транзистор 4 включается и переходит в насьпцение, при этом на выходе триггера потенциал уменьшается до уровня "О". Транзистор 5 также насьпцен благодаря потенциалу "0" на первом эмиттере, поэтому транзистор 3 выключен и его коллекторный ток равен нулю.Таким образом, при удержании потенциала "0" на тактовом входе 11 на выходе триггера потенциал повторяетпотенциал на входе 10 триггера.1Пусть на тактовый вход 11 подано напряжение " 1", тогда независимо от входного сигнала на эмиттере транзистора 1, на базе транзистора 2 сохраняется потенциал, недостаточный для отпирания транзистора 2, поэтому коллекторный ток транзистора 2 ранен нулю. Если потенциал на выходе триггера равен потенциалу "1", то транзистор 5 работает в инверсном режиме и в базу транзистора 3 втекает ток резистора 9, достаточный для насьпцения транзистора 3. На база транзистора 4 устанавливается потенциал "0",недостаточный для отпирания транзистора 4, поэтому на выходе триггера сохраняется высокий потенциал "1"Если же на выходе, триггера было напряжение "0", то транзистор 5 насыщается, потенциал на его коллекторе снижается до величины, равной сумме потенциала "О" и падения напряжения между коллектором и эмиттером насыщенного транзистора 5, недостаточной для того, чтобы транзистор 3 остался в режиме насьпцения. Поэтому потенциал на коллекторе транзистора 3 возрастает до уровня, достаточного для удержания транзистора 4 в насы11888 УО Составитель А.ЯновРедактор М.Дыпын Техред З.Палий Корректор С,Шекмар каз 6754/57ВНИИПИпо дел113035,ираж 871 Подписноесударственного комитета СССРм изобретений и открытий .сква, Ж, Раушская наб., д.4/5 иал ППП "Патент", г.Ужгород, ул.Проектная,4 шенном состоянии, при этом на выходе триггера сохраняется потенциал "О", следовательно, при удержании потенциала "1" на тактовом входе триггер хранит ранее записанную информацию.Таким образом, предложенное устройство функционирует как 3 -триггер, тактируемый уровнем "О".Предложенный триггер работает при низких напряжениях источника питания 10 вплоть до величины 0 0 + 0 , где 0 Пэ - падение напряжения на открытом диоде Шоттки и эмиттерном переходе транзисторов. 62 4Предлагаемый триггер имеет более высокое быстродействие за счет уменьшения логического перепада. Порог переключения Э -триггера снижен, поэтому задержка переключения триггера на положительном фронте входного или тактового сигналов также уменьшается.Предложенный триггер может работать как на транзисторах п-р-п-типа с диодами Шоттки, так и без диодов Шоттки, однако в первом случае достигается наибольшее быстродействие схе. мы благодаря исключению насышения транзисторов.
