Система автоматического регулирования мгновенного значения ускоряющего высокочастотного напряжения в линейных ускорителях протонов

Номер патента: 149162

Авторы: Гусева, Мурин

ZIP архив

Текст

4 й 149162зфу ,гь 1сКласс 218, 36 СССР ПИСАНИК ИЗОЬРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ дпгггная группа Лб. П. Мурин и К, И. Гусев СИСТЕМА АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ МГНОВЕННОГО ЗНАЧЕНИЯ УСКОРЯЮЩЕГО ВЫСОКОЧАСТОТНОГО НАПРЯЖЕНИЯ В ЛИНЕЙНЫ УСКОРИТЕЛЯХ ПРОТОНОВЗаявлено 11 июля 1959 г. за703071/26в Комитет по делам изобретений и открытий при Совете Министров ССС Ъ 15 за 196 публиковано в Ьюллетене изобретений Известны системы автоматического регулирования мгновенн 1 ого значения ускоряющего высокочастотного напряжения в линейных ускорителях протонов с несколькими резонаторами, питаемыми от высок) частотных усилителей мощности, имекнцих общий задающий генератор. Эти системы основаны на стабилизации ускоряющего высокочастотного напряжения путем изменения фазы высокочастотных колебаний как при изменении фазы, так и при изменснии амплитуды этих колебаний в резонаторе. Известные системы содержат фазовый датчик дифференциального типа, детекторное устройство и блок отработки. Недостатком этих систем является невозможность введения амплитудно-фазовой коррекции.Предлагаемая система отличается от известных тем, что в блоке отработки применен балансный усилитель постоянного тока, на который подано опорное напряжение с детекторного устройства, пропордионалыное амплитуде высокочастотных колебании в резонаторе, и напрязкение с фазового датчика, Это отличие позволит ввести в систему авто. матического регулирования амплитудно-фазовую коррекцию.На чертеже приведена принципиальная схема предлагаемой системы автоматического регулирования.В системс используется фазовый датчик 1 дифференциального типа, на котором сравнивается фаза высокочастотных колебаний резонатора 2 с фазой высокочастотных колебаний в точке 3 разветвления тракта. При наличии ухода только фазы высокочастотных колебаний в резонаторе 2 на выходе фазового датчика 1 появляется сигнал ошибки, который последовательно проходит усилитель 4 импульсов, детектор 5, балансньш усилитель 6 постоянного тока и магнитный усили.149162тель 7. Усилитель 4 импульсов, детектор 5, баланспый усилитель б постоянного тока и магнитньш усилитель Т образуют блок отработки системььСигнал с магнитного усилителя 7 воздействует на двигатель 8, который изменяет положение пластин устройства 9 настройки резонатора 2, Изменение положения пластин происходит до тех пор, пока сдвиг фаз резонатора не скомпенсирует разность фаз резонатора и высокочастотных колебаний в точке 8 разветвления тракта.При изменении амплитуды высокочастотного напряжения в резонаторе 2 с последнего на детекторное устройство 10 поступает сигнал, пропорциональный величине изменения амплитуды. Детекторное устройство 10 предназначено для подачи опорного напряжения на балансный усилитель б постоянного тока, а поэтому при наличии выходного сигнала с детекторного усгройства двигателем 8 будет изменено положение пластин устройства 9. Резонатор при этом перестроится и на выходе фазового датчика 1 появится сигнал, который скомпенсирует изменение опорного напряжения, подаваемого на усилитель б постоян. ного тока,Балансный усилитель постоянного тока настраиваетсь таким образом, что при отсутствии изменения амплитуды высокочастотных коле. баний в резонаторе н при нулевом выходном сигнале фазового датчика 1 выходное напряжение усилителя равно нулю, а следовательно, система автоматического регулирования находится в покое.Предлагаемая система позволяет получить большую точность стабилизации мгновенного значения ускоряющего напряжения. На ее работу не влияет нсстабильность напряжения опорной фазы, так как нуль фазового датчика дифферснциального типа, используемого в схеме, не зависит от амплитуд входных напряжений. При этом удается избежать собственную расстройку резонатора, так как при уходе собственной частоты резонатора изменяется фаза его высокочастотных колебаний и на выходе фазового датчика 1 появляется сигнал, устраняющий расстройку резонатора.Прсдмет изобретенияСистема автоматического регулирования мгновенного значения ускоряющео высокочастотного напряжения в линейных ускорителях протонов с несколькими резонаторами, питаемыми от высокочастотных усилителей мощности, имеюгцих общий задающий генератор, основанная на стабилизации ускоряющего высокочастотного напряжения путем изменения фазы высокочастотных колебаний как при изменении фазы, так и при изменении амплитуды этих колебаний в резонаторе и содержащая фазовьш датчик дифференциального типа, детекторное устройство и блок отработки, отличающаяся тем, что для введения амплитудно-фазовой коррекции в блоке отработки применен балансный усилитель постоянного тока, на который подано опорное напряжение с детекторного устройства, пропорциональное амплитуде высокочастотных колебаний в резонаторе, и напржение с фазового датчика.

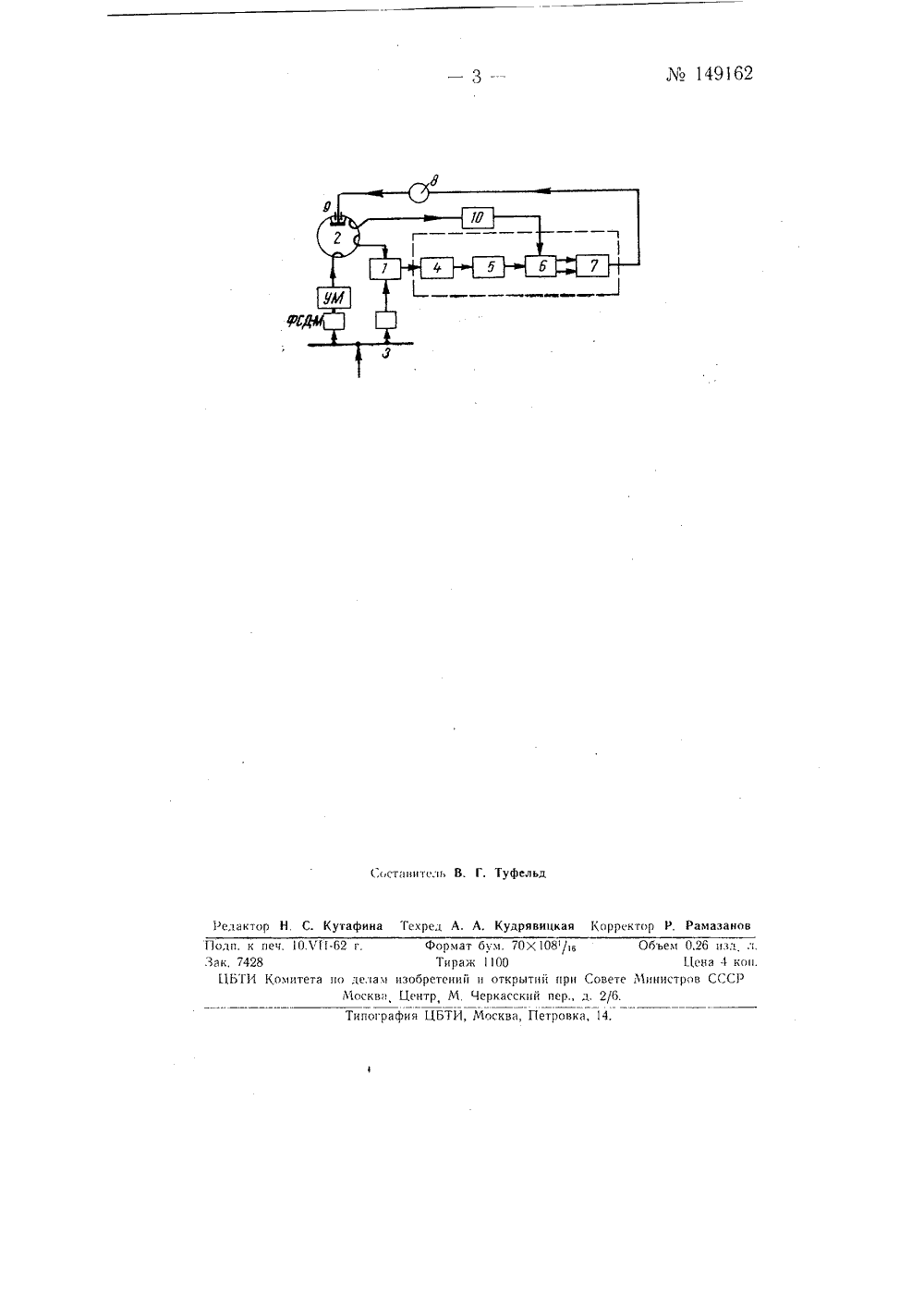

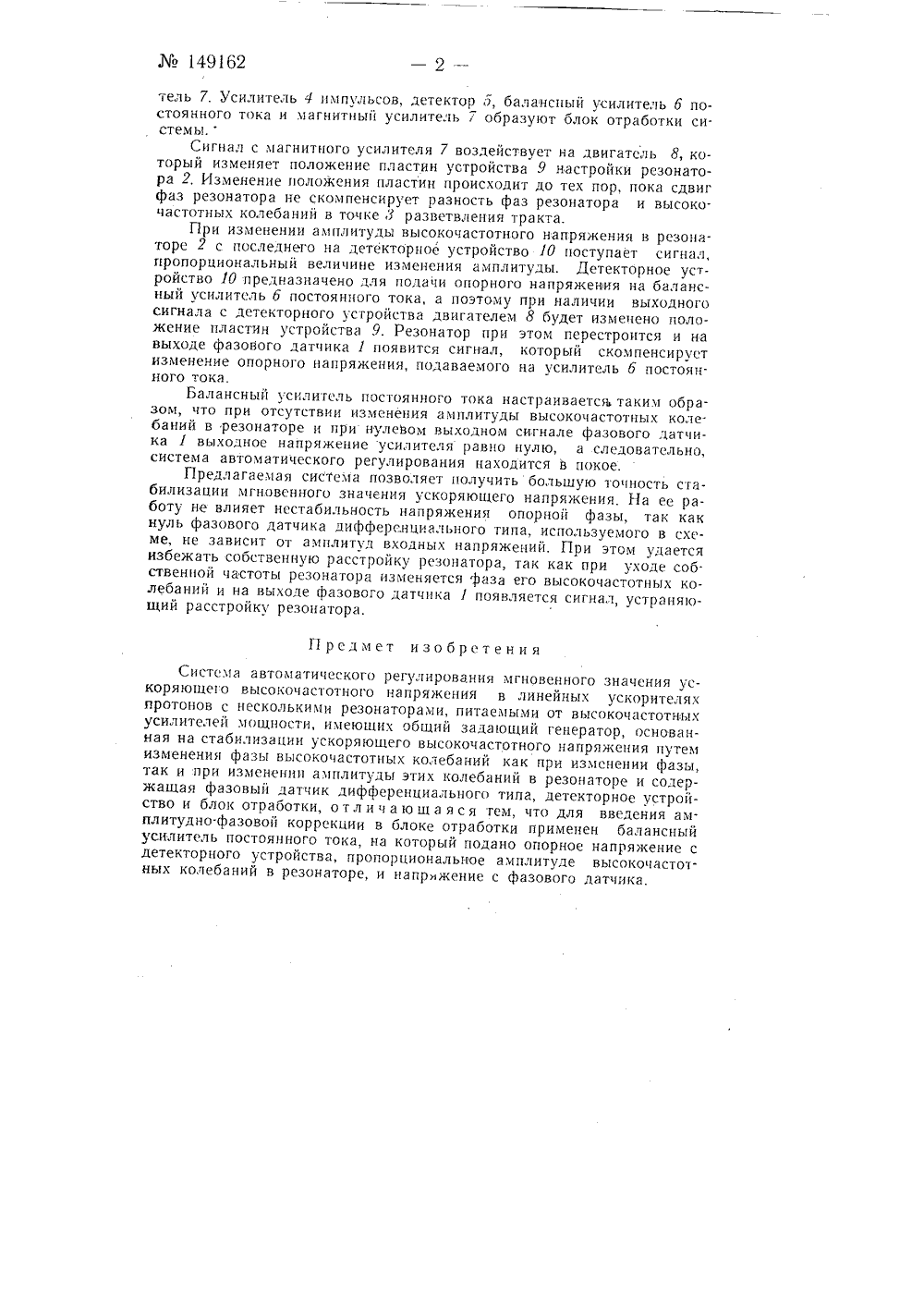

Смотреть

Заявка

703071, 11.07.1959

Гусева И. К, Мурин Б. П

МПК / Метки

МПК: H05H 9/04

Метки: высокочастотного, значения, линейных, мгновенного, протонов, ускорителях, ускоряющего

Опубликовано: 01.01.1962
