Способ уменьшения фильтрации через железобетонную стену заглубленного в грунт сооружения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

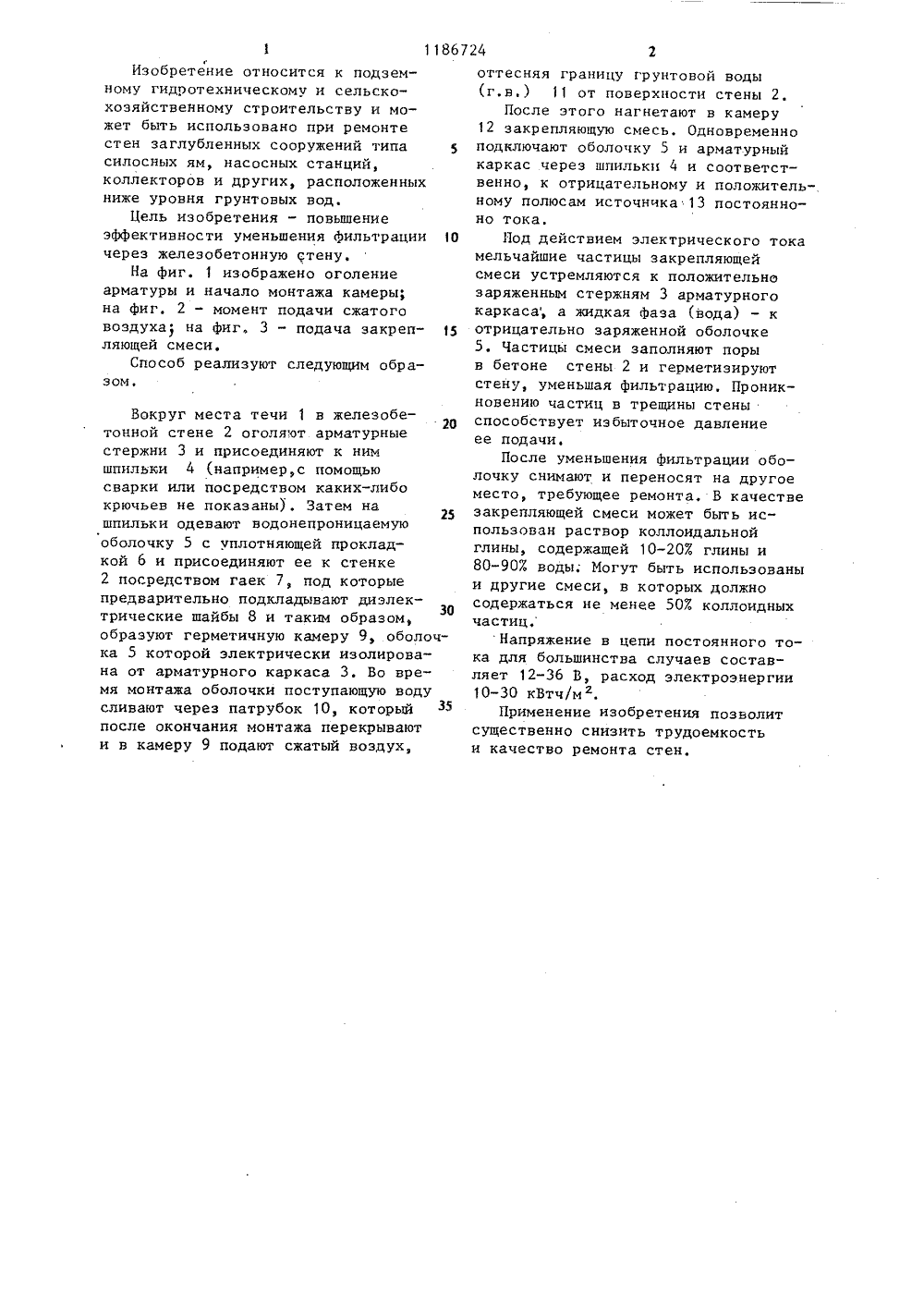

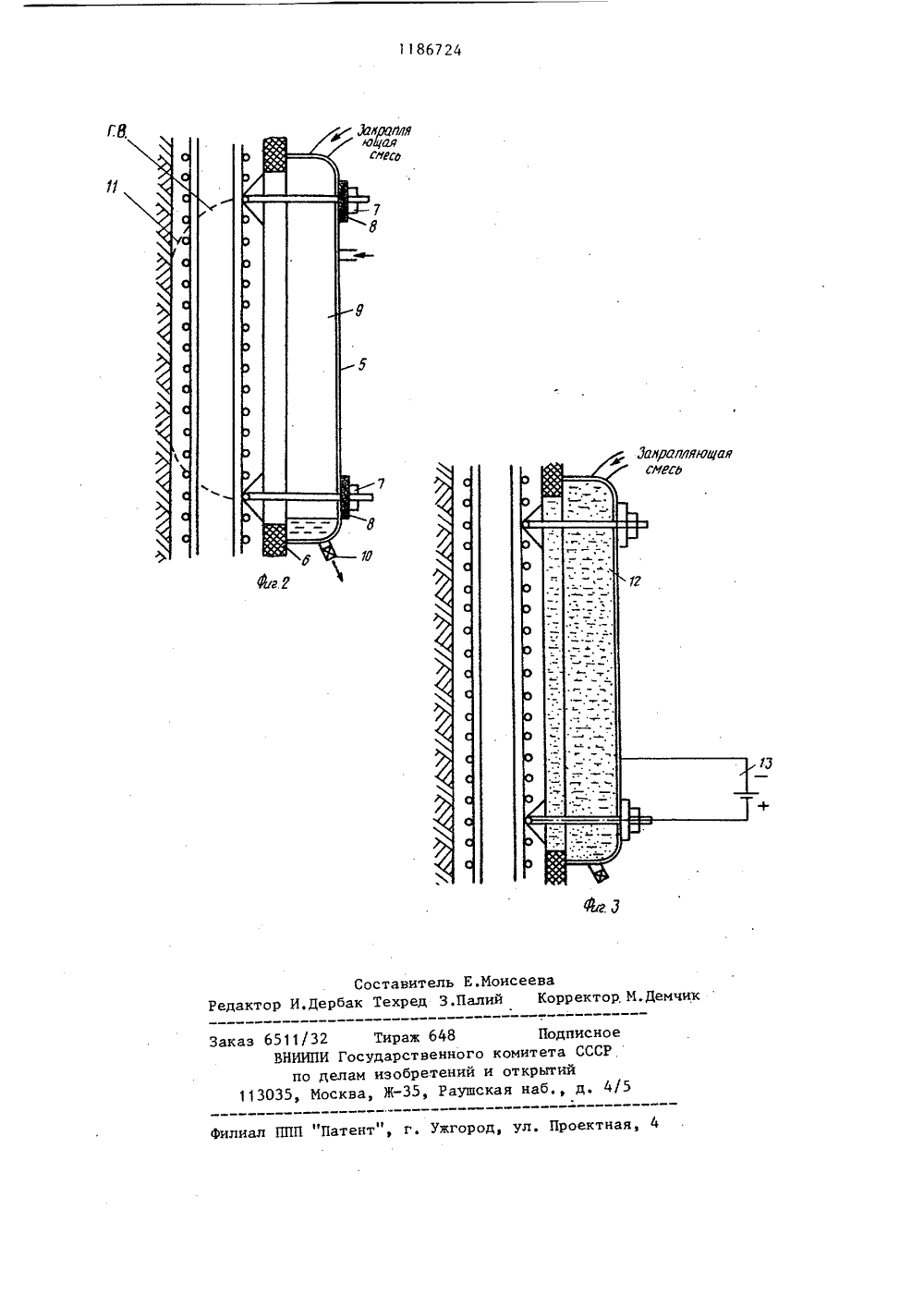

(5 ) САНИЕ ИЗОБРЕТ ТВУ Миронов,юковКрасногоовательский одземных севанова ера-шахтострои2,т,2,с,165 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИ К АВТОРСКОМУ СВ(54)(57) СПОСОБ УМЕНЬШЕНИЯ ФИЛЬТРАЦИИ ЧЕРЕЗ ЖЕЛЕЗОБЕТОННУЮ СТЕНУЗАГЛУБЛЕННОГО В ГРУНТ СООРУЖЕНИЯ,включающий нагнетание под избыточным давлением в стену в областифильтрации закрепляющей смеси,отличающийся тем, что,с целью повышения эффективности,по периметру области фильтрацииоголяют стержни внешнего ряда арматурного каркаса стены, прикрепляют к оголенным стержням водонепроницаемую оболочку из электропроводного материала с образованиегерметичной камеры со стеной, причем оболочку электрически изолируют от арматурного каркаса подсоединяют положительный полюс источника постоянного тока к каркас а отрицательный - к оболочке и подают в камеру сжатый воздух а. затем закрепляющую смесь.Изобретение относится к подземному гидротехническому и сельскохозяйственному строительству и может быть использовано при ремонтестен заглубленных сооружений типасилосных ям, насосных станций,коллекторов и других, расположенныхниже уровня грунтовых вод.Цель изобретения - повышениеэффективности уменьшения фильтрациичерез железобетонную Стену.На Фиг. 1 изображено оголениеарматуры и начало монтажа камеры;на фиг. 2 - момент подачи сжатоговоздуха на фиг. 3 - подача закрепляющей смеси.Способ реализуют следующим образом,1 О 15 Вокруг места течи 1 в железобетонной стене 2 оголяют арматурные стержни 3 и присоединяют к нимшпильки 4 (например,с помощьюсварки или посредством каких-либо крючьев не показаны). Затем на.шпильки одевают водонепроницаемую оболочку 5 с уплотняющей прокладкой 6 и присоединяют ее к стенке 2 посредством гаек 7, под которые предварительно подкладывают диэлек 30 трические шайбы 8 и таким образом, образуют герметичную камеру 9, оболочка 5 которой электрически изолирована от арматурного каркаса 3. Во время монтажа оболочки поступающую воду сливают через патрубок 10, который после окончания монтажа перекрывают и в камеру 9 подают сжатый возцух,оттесняя границу грунтовой воды(г.в) 11 от поверхности стены 2,После этого нагнетают в камеру12 закрепляющую смесь, Одновременноподключают оболочку 5 и арматурныйкаркас через шпильки 4 и соответственно, к отрицательному и положительному полюсам источника 13 постоянноно тока.Под действием электрического токамельчайшие частицы закрепляющейсмеси устремляются к положительнозаряженным стержням 3 арматурногокаркаса, а жидкая Фаза (вода) - котрицательно заряженной оболочке5. Частицы смеси заполняют порыв бетоне стены 2 и герметизируютстену, уменьшая фильтрацию, Проникновению частиц в трещины стеныспособствует избыточное давлениеее подачи.После уменьшения фильтрации оболочку снимают и переносят на другоеместо, требующее ремонта, В качествезакрепляющей смеси может быть использован раствор коллоидальнойглины, содержащей 10-207 глины и80-907 воды; Могут быть использованыи другие смеси, в которых должносодержаться не менее 507, коллоидныхчастиц,Напряжение в цепи постоянного тока для большинства случаев составляет 12-36 В, расход электроэнергии10-30 кВтч/м,Применение изобретения позволитсущественно снизить трудоемкостьи качество ремонта стен,1186724 юляСВАО Составитель ЕРедактор И,Дербак Техред З.Пал оисее, М.Демчик оррек 4 кая на лиал ППП "Патент", г. Ужгород, ул. П ая,Заказ 6511/32 Тираж 648 ВНИИПИ Государственного по делам изобретений 113035, Москва, Ж, РаушсПодписное комитета СССР и открьггий
СмотретьЗаявка
3725301, 10.04.1984
ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ОСНОВАНИЙ И ПОДЗЕМНЫХ СООРУЖЕНИЙ ИМ. Н. М. ГЕРСЕВАНОВА
МИХЛИН АБРАМ ЛЬВОВИЧ, МИРОНОВ ЛЕОНИД ПЕТРОВИЧ, ПЕВЗНЕР ВИКТОР АНАТОЛЬЕВИЧ, ОСТЮКОВ БОРИС СЕМЕНОВИЧ
МПК / Метки
МПК: E02B 1/00
Метки: грунт, железобетонную, заглубленного, сооружения, стену, уменьшения, фильтрации
Опубликовано: 23.10.1985
Код ссылки
<a href="https://patents.su/3-1186724-sposob-umensheniya-filtracii-cherez-zhelezobetonnuyu-stenu-zaglublennogo-v-grunt-sooruzheniya.html" target="_blank" rel="follow" title="База патентов СССР">Способ уменьшения фильтрации через железобетонную стену заглубленного в грунт сооружения</a>
