Устройство для формирования, уплотнения и обвязки пакета длинномерных предметов

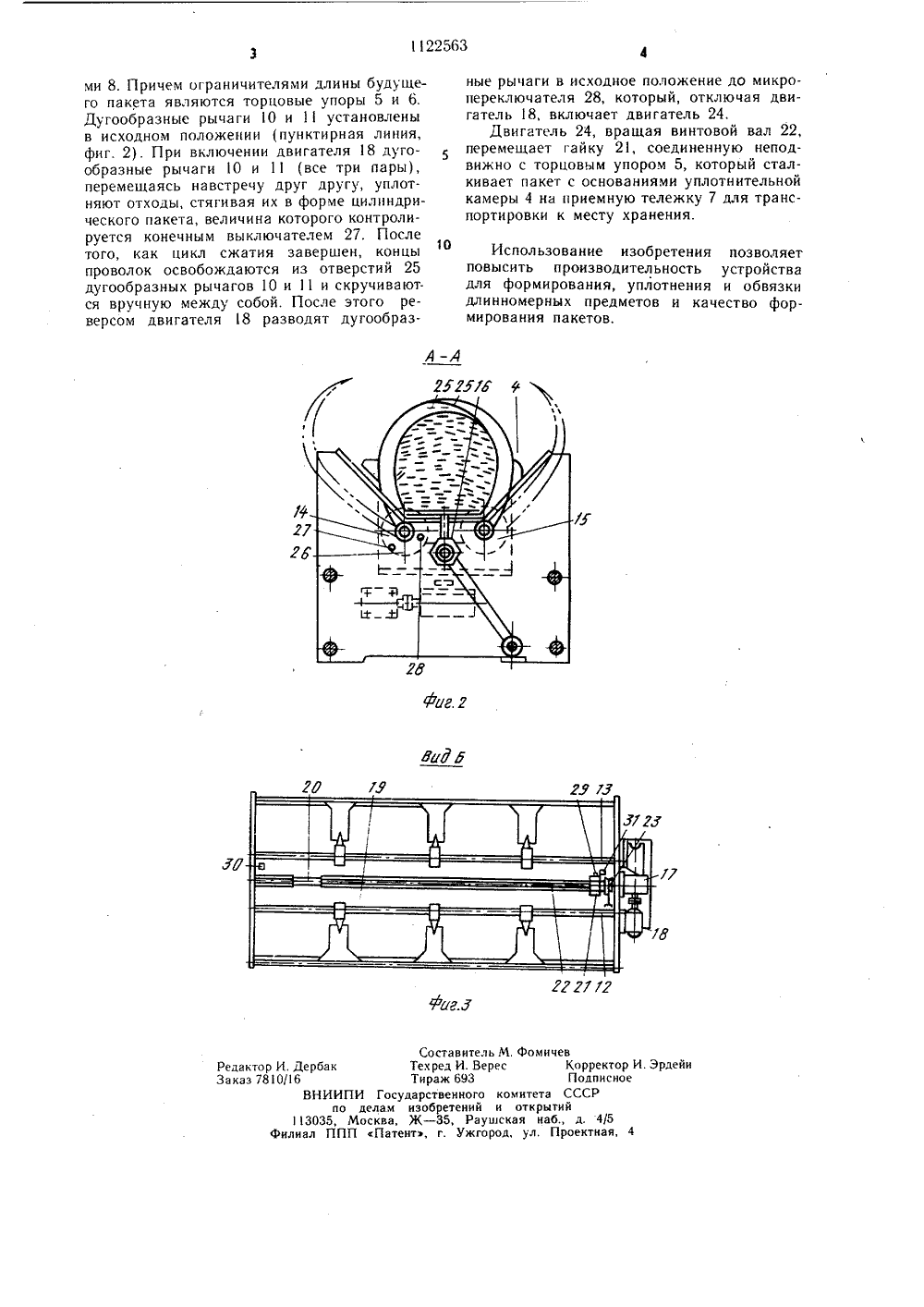

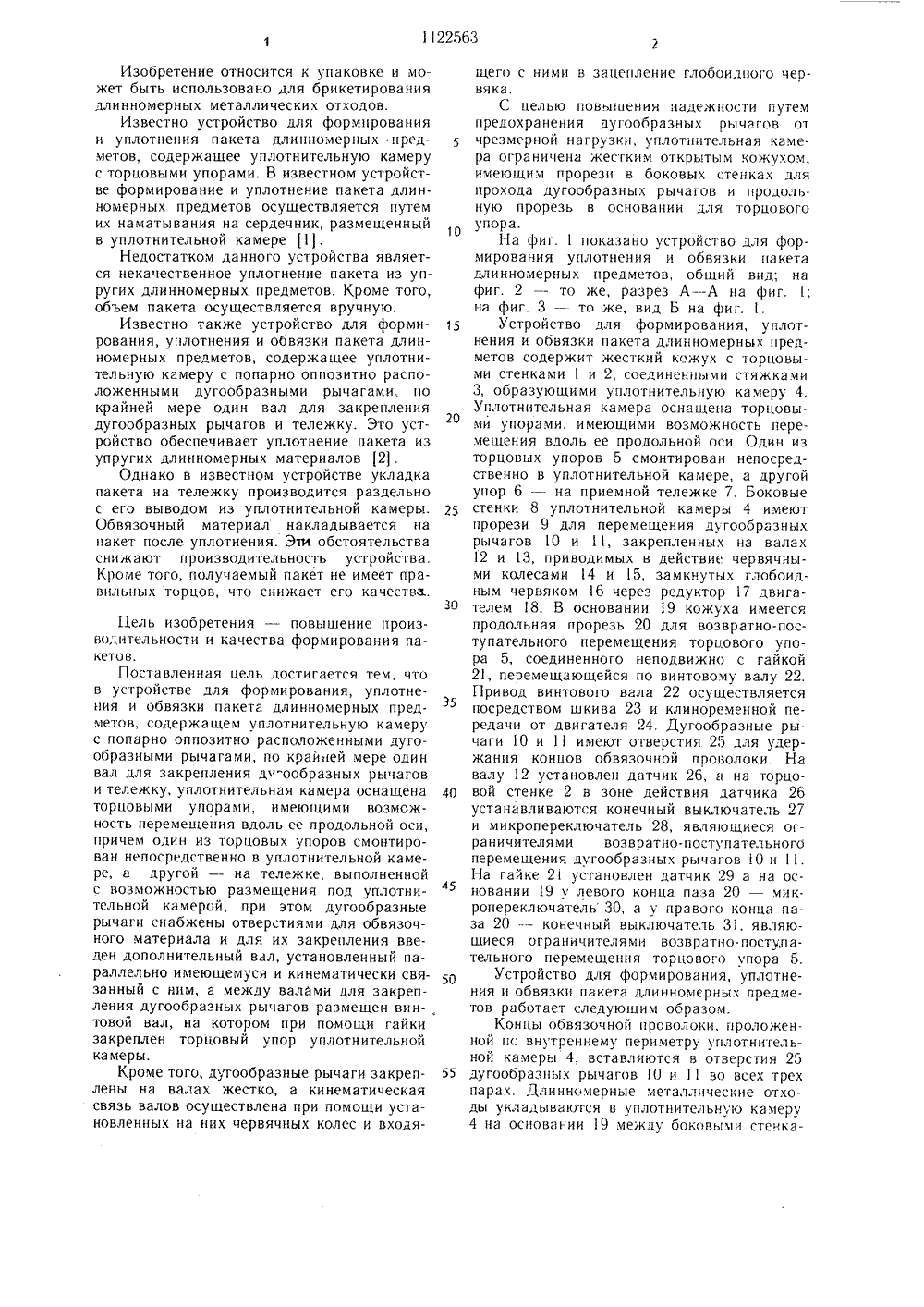

(19) 256 320; В 30 В 932 150 В 65 п:,ВВ г ОПИСАНИЕ ИЗОБРЕТЕНИ Д 1 -4 фиг. 1 ОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫ А ВТОРСНОМУ СВИДЕТЕЛЬСТ(72) Е. П. Новиков и А. П. Мищенко (71) Алма-Атинский хлопчатобумажный комбинат им 50-летия Октябрьской революции(54) (57) 1,УСТРОЯСТВО ДЛЯ ФОРМИРОВАНИЯ, УПЛОТНЕНИЯ И ОБВЯЗКИ ПАКЕТА ДЛИННОМЕРНЫХ ПРЕДМЕТОВ, содержащее уплотнительную камеру с попарно оппозитно расположенными дугообразными рычагами, по крайней мере один вал для закрепления дугообразных рычагов и тележку, отличающееся тем, что, с целью повышения производительности и качества формирования пакетов, уплотнительная камера оснащена торцовыми упорами, имеющими возможность перемещения вдоль ее продольной оси, причем один из торцовых упоров смонтирован непосредственно в уплотнительной камере, а другой - на тележке, выполненной с возможностью размещения под уплотнительной камерой, при этом дугообразные рычаги снабжены отверстиями для обвязочного материала и для их закрепления введен дополнительный вал, установленный параллельно имеющемуся и кинематически связанный с ним, а между валами для закрепления дугообразных рычагов размещен винтовой вал, на котором при помощи гайки закреплен торцовый упор уплотнительной камеры.2. Устройство по п, 1, отличающееся тем, что, дугообразные рычаги закреплены на валах жестко, а кинематическая связь валов осуществлена при помощи установленных на них червячных колес и входящегоО с ними в зацепление глобоидного червяка,3. Устройство по и, 1, отличающееся ф тем, что, с целью повышения надежности путем предохранения дугообразных рычагов от чрезмерной нагрузки, уплотнительная камера ограничена жестким открытым кожухом, имеющим прорези в боковых стенках для прохода дугообразных рычагов иВишь продольную прорезь в основании для торцового упора. ММИзобретение относится к упаковке и может быть использовано для брикетирования длинномерных металлических отходов.Известно устройство для формирования и уплотнения пакета длинномерных предметов, содержащее уплотнительную камеру с торцовыми упорами. В известном устройстве формирование и уплотнение пакета длин- номерных предметов осуществляется путем их наматывания на сердечник, размещенный в уплотнительной камере 11.Недостатком данного устройства является некачественное уплотнение пакета из упругих длинномерных предметов. Кроме того, объем пакета осуществляется вручную.Известно также устройство для формирования, уплотнения и обвязки пакета длин- номерных предметов, содержащее уплотнительную камеру с попарно оппозитно расположенными дугообразными рычагами., по крайней мере один вал для закрепления дугообразных рычагов и тележку. Это устройство обеспечивает уплотнение пакета из упругих длинномерных материалов 2 .Однако в известном устройстве укладка пакета на тележку производится раздельно с его выводом из уплотнительной камеры. Обвязочный материал накладывается на пакет после уплотнения. Эти обстоятельства снижают производительность устройства. Кроме того, получаемый пакет не имеет правильных торцов, что снижает его качества Цель изобретения - повышение производительности и качества формирования пакетов.Поставленная цель достигается тем, что в устройстве для формирования, уплотнения и обвязки пакета длинномерных предметов, содержащем уплотнительную камеру с попарно оппозитно расположенными дугообразными рычагами, по краиней мере один вал для закрепления д"-ообразных рычагов и тележку, уплотнительная камера оснащена торцовыми упорами, имекнцими возможность перемещения вдоль ее продольной оси, причем один из торцовых упоров смонтирован непосредственно в уплотнительной камере, а другой - на тележке, выполненной с возможностью размещения под уплотнительной ка мерой, при этом дугообразнь 1 е рычаги снабжены отверстиями для обвязочного материала и для их закрепления введен дополнительный вал, установленный параллельно имеющемуся и кинематически связанный с ним, а между валами для закрепления дугообразных рычагов размещен винтовой вал, на котором при помощи гайки закреплен торцовый упор уплотнительной камеры.Кроме того, дугообразные рычаги закреплены на валах жестко, а кинематическая связь валов осуществлена при помощи установленных на них червячных колес и входя 5 1 О 15 20 25 30 35 40 45 50 55 щего с ними в зацепление глобоидного червяка.С целью повышения надежности путем предохранения дугообразных рычагов от чрезмерной нагрузки, уплотнительная камера ограничена жестким открытым кожухом, имеющим прорези в боковых стенках для прохода дугообразных рычагов и продольную прорезь в основании для торцового упора.На фиг. 1 показано устройство для формирования уплотнения и обвязки пакета длинномерных предметов, обгций вид; на фиг. 2 - то же, разрез А - А на фиг. 1; на фиг. 3 - то же, вид Б на фиг. 1.Устройство для формирования, уплотнения и обвязки пакета длинномерных предметов содержит жесткий кожух с торцовыми стенками 1 и 2, соединенными стяжками 3, образующими уплотнительную камеру 4. Уплотнительная камера оснащена торцовыми упорами, имеющими возможность перемещения вдоль ее продольной оси. Один из торцовых упоров 5 смонтирован непосредственно в уплотнительной камере, а другой упор 6 - на приемной тележке 7. Боковые стенки 8 уплотнительной камеры 4 имеют прорези 9 для перемещения дугообразных рычагов О и 11, закрепленных на валах 12 и 13, приводимых в действие червячными колесами4 и 15, замкнутых глобоидным червяком 16 через редуктор 17 двигателем 18. В основании 19 кожуха имеется продольная прорезь 20 для возвратно-поступательного перемещения торцового упора 5, соединенного неподвижно с гайкой 21, перемещающейся по винтовому валу 22. Привод винтового вала 22 осуществляется посредством шкива 23 и клиноременной передачи от двигателя 24. Дугообразные рычаги 10 и 1 имеют отверстия 25 для удержания концов обвязочной проволоки. На валу 12 установлен датчик 26, а на торцовой стенке 2 в зоне действия датчика 26 устанавливаются конечный выключатель 27 и микропереключатель 28, являющиеся ограничителями возвратно-поступательного перемещения дугообразных рычагов 10 и 11. На гайке 21 установлен датчик 29 а на основании 19 у левого конца паза 20 - мик. ропереключатель 30, а у правого конца паза 20 - конечный выключатель 31, являющиеся ограничителями возвратно-поступательного перемещения торцового упора 5.Устройство для формирования, уплотнения и обвязки пакета длинномерных предметов работает следующим образом.Концы обвязочной проволоки, проложенной по внутреннему периметру уплотнительной камеры 4, вставляются в отверстия 25 дугообразных рычагов 10 и 1 во всех трех парах. Длинномерные металлические отходы укладываются в уплотнительную камеру 4 на основании 19 между боковыми стенка122563 2 УЫЫ У М. Фомес евКорректор И. ЭрдейиПодписноеСССР ител СостаТех ред ТиражГосударстве елам изобрет сква, Ж - 35 Патент, г. едактор И. Дербакаказ 7810/16ВИИИПпо113035, МФилиал ППП И. В93 комитета и откры ская иа од, ул. нного енийРау д. 4/5 Проектная, ми 8. Причем ограничителями длины будущего пакета являются торцовые упоры 5 и 6. Дугообразные рычаги О и 11 установлены в исходном положении (пунктирная линия, фиг. 2). При включении двигателя 18 дугообразные рычаги 10 и 11 (все три пары), перемещаясь навстречу друг другу, уплотняют отходы, стягивая их в форме цилиндрического пакета, величина которого контролируется конечным выключателем 27. После того, как цикл сжатия завершен, концы проволок освобождаются из отверстий 25 дугообразных рычагов 10 и 11 и скручиваются вручную между собой. После этого реверсом двигателя 18 разводят дугообразные рычаги в исходное положение до микропереключателя 28, который, отключая двигатель 18, включает двигатель 24.Двигатель 24, вращая винтовой вал 22, перемещает гайку 21, соединенную неподвижно с торцовым упором 5, который сталкивает пакет с основаниями уплотнительной камеры 4 на приемную тележку 7 для транспортировки к месту хранения. Использование изобретения позволяет повысить производительность устройства для формирования, уплотнения и обвязки длинномерных предметов и качество формирования пакетов.
