Уплотнение для вращающегося вала

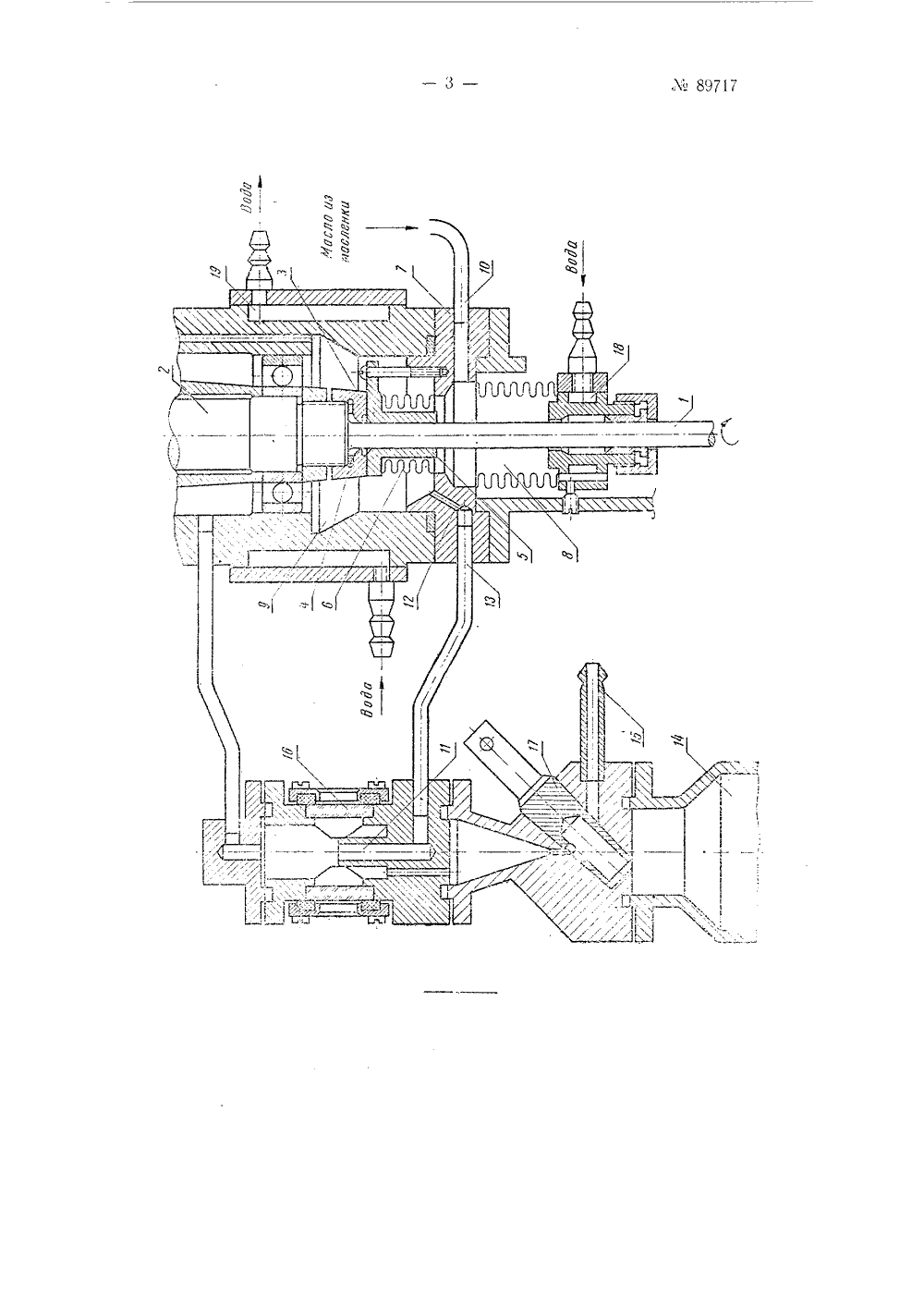

Класс 471, 22 аа СССР Г). йЯ." "о ИСАНИЕ ИЗОБР ВТОРСКОМУ СВИДЕТЕЛЬСТ алов и А. А тантинов ПЛОТНЕНИЕ ДЛЯ ВРАЩАЮЩЕГОСЯ ВАЛА 1950 г. аа . 419534 в 1 оетехнн)ог ССС Бюллетене нзооретени)% 4 за 1951 г Заявлено 11 ма))уолнконано передаст крутя л ь пой углово Известны уже уплотнения для враццдющегося вила с применением мс талл ического кольца, при,к и м яемого к уплотнительной поверхности, и двух разделенных сильфонями камер, из которых первая, запосНенная жидким чплотнителем, нахс)дится под атмосферным давлением, и вторая сообщается с уплотняемой зоной.Однако известные уплотнения НР обеспечивают неооходимой герметичности при глубоком Вакууме в уплотняемой зоне.ОтлиитРльна я осооенность Гред, а гдемого уплотнения заключаетс я в том, что, в целях ооеспечения гер.чс)тчносп и чплотнения при глубоком Вя сучмс в уплотняемои зон(., унзотнецис создается систе)мо 4 двух притертых плоскостей с жидким уплотгптелем, из которых одюй являтся торец втулки, с вободно насиженной ня вал и отделякццей первую камеру от второй, я друой - уплотнительное металлическос- кс)льцо, укрепленное жестко ня валуН 1 чертеже уплотнение изображено в разрезе.Вал, ведущий конец У которого находится под атмосферным давлением, я ведомьй конец 2 -- в зоне глубокго Вакуума,пий момент с ОО1 С К О ) О С Т ЫОх п,Отнепе (озлей) сис те(ой ЛВЧХ П)НТРРТЫХ МСТЯЛЛИСсКИХ П- верхностей с жидким чглотнитсле). Одна гОвсрхность Врип 1 ется ВмРсте с вялох, д другя Ос тиется неподвижной, герметнчьч) грпсоелпнс иной и корпусу оболочки, огрдццчив 1 юцеи прострдн(тв г.чб)оког) В СЧЧ Х Д .Одну пвсрхность прелстявляег с(гбой ) пгО нительное килс пое,;О)О 1 о п,1 и(1)овдгНОР ко,ы 0 ), чкрс)- лсцнос жеско нд ви,у ( пото 11,О прокладки (, и лру ую торс и бр(и- : и ) В Н В ЧЛ К И д . П Р И и 11 51 Н Н ОП с ильфону , закрепленному в корпу. сс 7, Втулки 5 хорошо прптсрти к вял(у ц к торцу кольц 1 3, свооол 1 о цасанегя н вял и отделяет перВун) камеру ) от второй камеры 9. В качестве жидкого уплотнителя при менеьч) вакуумное мяс. н), которое подается В камерупо трубке И. Из первой камеры (5 жидкип уплотнитель продавливается атмосферным :авлением через кольцевой зазор между втулкой 5 и вялом и лдлее между труцимися пгскосямпкольца и втулки в во вторую камеру 9, сообщающуюся с уплотняемой зоной. Таким образом, создается гидравлический затвор. В камере 9 жидкий уплотнитель держится на уровне, соответствующем верхнему срезу сливной трубки 11, соединенной с камерой 9. посредством канала 12 и трубки И. В целях предотвращения ухудшения вакуума, вследствие возможного поступления жидкого уплотнителя из второй камеры 9 в уплотняемую зону, нижняя часть второй камеры 9 с находящимся в ней жидким уплотнителем соединена трубой 13 с головкой сборника 14 уплотнителя. Сборник 14 установлен вне уплотнения а его головка имеет, для уравнивания давления, соелинеюю с уплотняемой зоной.В целях регулирования количеств проходящего через уплотнение жидкого уплотнителя, в головке сборник 14 жидкого уловителя имеется переливная труба 15, высота положения которой по отношению к уплотнению может регулироваться.Головка сборника 4 имеет м- сломерное стекло 1 б. Сам сборник снабжен спускным краном 17 и краном (не показан) для отсоединения сборника от головки и сообщения с атмосферой. Такое конструктиное выполнение сборника обеспечивает предотвращение повышения уровня жидкого уплотнителя в нижней части второй камеры 9 выше заданного значения.Устройство охлажд; ется с помощью водяных рубашек 18 и 19.Предмет изобретения1, Уплотнение для вращающегося вала с применением металлического кольца, прижимаемого к уплотнительной поверхности, и двух разделенных сильфонами камер, из которых первая, заполненная жидким уплотнителем, находится под атмосферным давлением, а вторая сообщается с уплотпяемой зоной. отличаюгцееся тем, что, в целях обеспечения герметичности уплотнения при глубоком вакууме в уплотняемой зоне, уплотнение создается системой двух притертых плоскостей с жидким уплотнителем, из которых одной является торец втулки, свободно насаженной на вал и разделяющей первую камеру от второй, а другой в уплотнительное металлическое кольцо, укрепленное на валу, причем жидкий уплотнитель из первой камеры продавливается атмосферным давлением через зазор между втулкой и валом и далее между трущимися плоскостями кольца и втулки во вторую камеру, сообща ющуюся с уплотняемой зоной.2. Форма выполнения уплотнения но и. 1. отличающаяся тем, что, в целях предотвращения ухудшения вакуума, вследствие возможного поступления жидкого уплотнителя из второй камеры в уплотняемую зону, нижняя часть торой камеры с находящимся в ней жидким уплотнителем соедине.ча трубопроводом с головкой установленного вне уплотнения сборни- . ка жидкого унлотнителя, имеющей для уравнивания давления соединение с уплотняемой зоной.3. Форма выполнения уплотнения по пп. 1 и 2, отличающаяся тем, что, в целях регулирования количества проходящего через уплотнение жидкого уплотнителя, в головке сборпика жидкого уловителя имеется переливная труба высота положения которой по отношению к уплотнению может регулироваться.4. Форма выполнения уплотнения по пп. 1, 2 и 3, отличающ а я с я тем, чтов целях предотвращения повышения уровня жидкого уплотнителя в нижней части второй камеры выше заданного значения, головка сборника имеет масло мерное стекло, а сам сборник снабжен спускным краном и краном для отсоединения его от головки и сообщения с атмосферой.
