Устройство для моделирования систем передачи данных

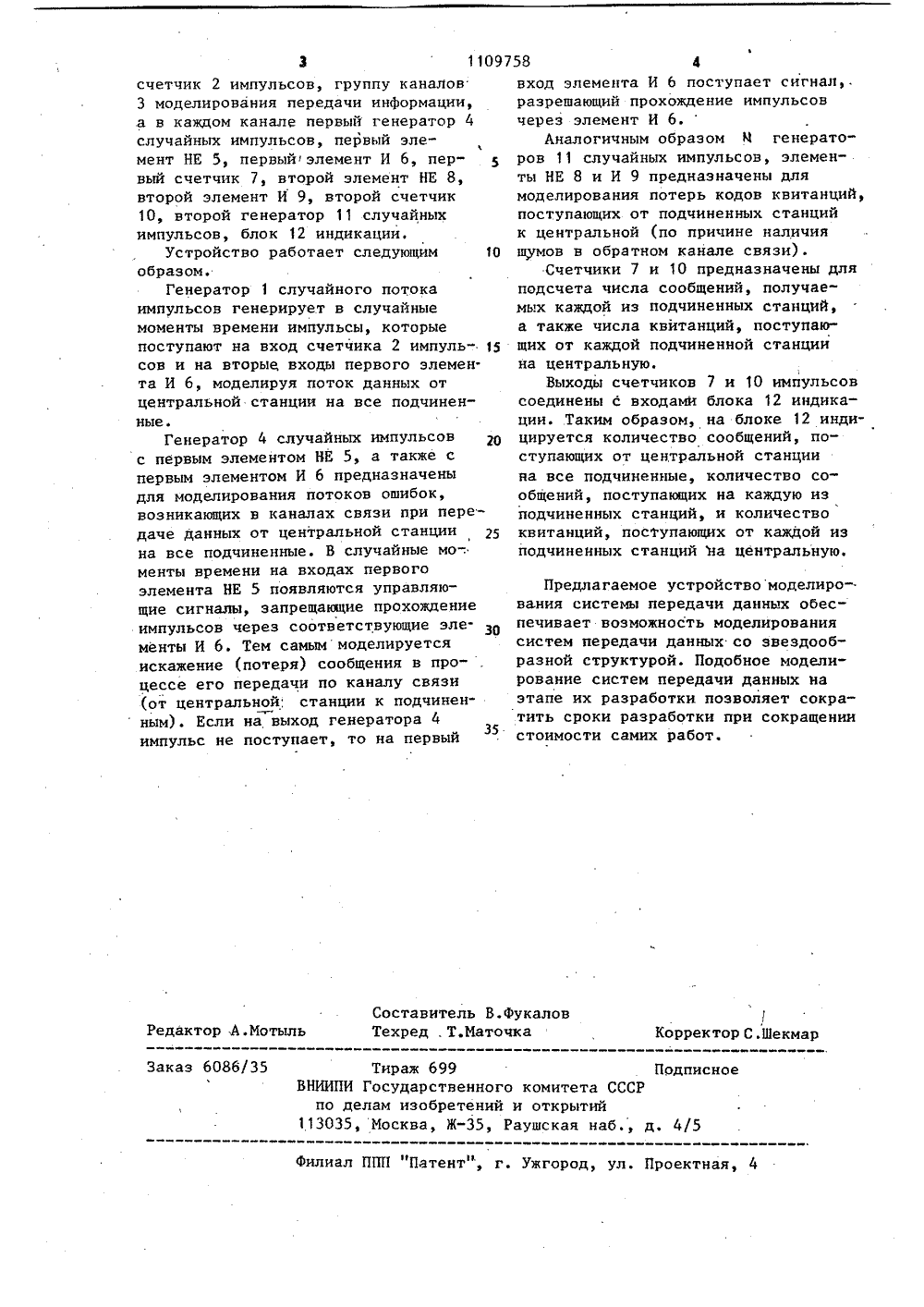

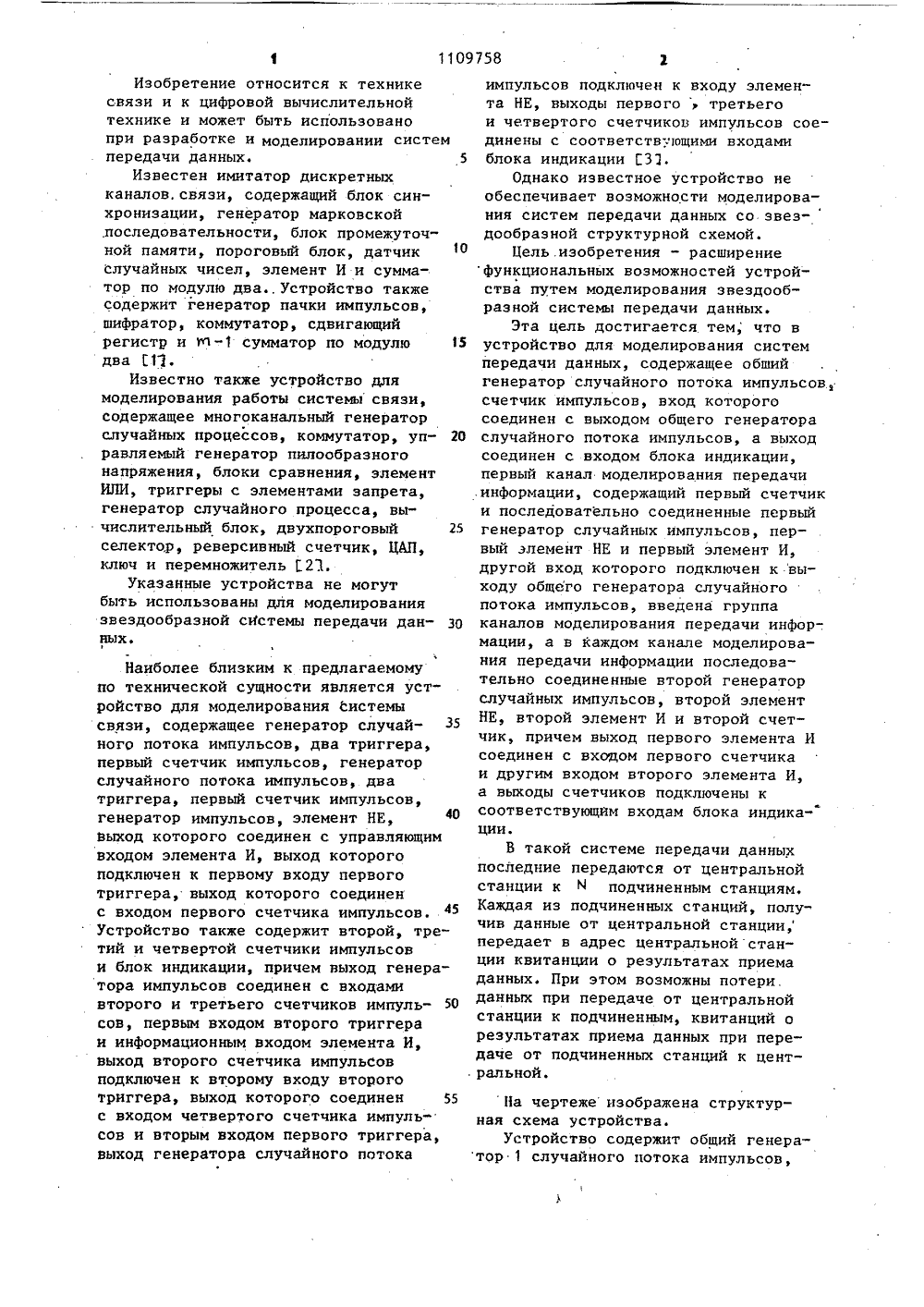

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 58 ЗВ) С 06 Р 15/20 ГОСУДАРСТВЕННЫЙ-КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ЗОБРЕТЕНИ ЕЛЬСТВ(56) 1. Авторское свидетельство СССРВ 842827, кл. С Об Р 15/20, 1981.,2. Авторское свидетельство СССРВ 805331, кл. С Об Р 15/20, 1981.3. Авторское свидетельство СССРпл заявке Р 3476632/18-24,кл. С 06 Г 15/20, 1982 (прототип).(54)(57) УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯСИСТЕМ ПЕРЕДАЧИ, ДАННЫХ, содержащее, общий генератор случайного потокаимпульсов, счетчик импульсов, входкоторого соединен с выходом общегогенератора случайного потока импуль сов, а выход соединен с входом блокаиндикации, первый канал моделированипередачи информации, содержащий ОПИСАНИЕ К АВТОРСКОМУ СВ первыи счетчик и последовательно соединенные первый генератор случа ных импульсов, первый элемент НЕ и первый элемент И, другой вход ко рого подключен к выходу общего генератора случайного потока импульс о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей путем моделирования звездообразных систем передачи дан оно дополнительно содержит группу каналов моделирования передачи инф мации, а в каждом канале моделиров ния передачи информации последовательно соединенные второй генератор случайных импульсов, второй эл мент НЕ, второй элемент И и второй счетчик, причем выход первого элемента И соединен с входом первогоФсчетчика и другим входом второго элемента И, а выходы счетчиков подключены к соответствующим входам блока индикации.Изобретение относится к техникесвязи и к цифровой вычислительнойтехнике и может быть использованопри разработке и моделировании системпередачи данных, 5Известен имитатор дискретныхканалов, связи, содержащий блок синхронизации, генератор марковской.последовательности, блок промежуточной памяти, пороговый блок, датчикслучайных чисел, элемент И и сумматор по модулю два Устройство такжесодержит генератор пачки импульсов,шифратор, коммутатор, сдвигающийрегистр и ю -1 сумматор по модулю 15два Ц.Известно также устройство длямоделирования работы системы связи,содержащее многоканальный генераторслучайных процессов, коммутатор, управляемый генератор пилообразногонапряжения, блоки сравнения, элементИЛИ, триггеры с элементами запрета,генератор случайного процесса, вычислительный блок, двухпороговый 25селектор, реверсивный счетчик, ЦАП,ключ и перемножитель 21.Указанные устройства не могутбыть использованы для моделированиязвездообразной системы передачи дан- З 0ных.Наиболее близким к предлагаемомупо технической сущности является устройство для моделирования системысвязи, содержащее генератор случай- З 5ного потока импульсов, два триггера,первый счетчик импульсов, генераторслучайного потока импульсов, дватриггера, первый счетчик импульсов,генератор импульсов, элемент НЕ,выход которого соединен с управляющимвходом элемента И, выход которогоподключен к первому входу первоготриггера, выход которого соединенс входом первого счетчика импульсов. 45Устройство также содержит второй, третий и четвертой счетчики импульсови блок индикации, причем выход генератора импульсов соединен с входамивторого и третьего счетчиков импульсов, первым входом второго триггераи информационным входом элемента И,выход второго счетчика импульсовподключен к второму входу второготриггера, выход которого соединен 55с входом четвертого счетчика импульсов и вторым входом первого триггера,выход генератора случайного потока импульсов подключен к входу элемента НЕ, выходы первоготретьего и четвертого счетчиков импульсов соединены с соответствующими входами блока индикации 33.Однако известное устройство не обеспечивает возможности моделирования систем передачи данных со звез" дообраэной структурной схемой.Цель. изобретения - расширение функциональных возможностей устройства путем моделирования звездооб" разной системы передачи данных.Эта цель достигается тем, что в устройство для моделирования систем передачи данных, содержащее обший генератор случайного потока импульсов, счетчик импульсов, вход которого соединен с выходом общего генератора случайного потока импульсов, а выход соединен с входом блока индикации, первый канал моделирования передачи информации, содержащий первый счетчик и последовательно соединенные первый генератор случайных импульсов, первый элемент НЕ и первый элемент И, другой вход которого подключен к выходу общего генератора случайного потока импульсов, введена группа каналов моделирования передачи информации, а в каждом канале моделирования передачи информации последовательно соединенные второй генератор случайных импульсов, второй элемент НЕ, второй элемент И и второй счетчик, причем выход первого элемента И соединен с входом первого счетчика и другим входом второго элемента И, а выходы счетчиков подключены к соответствующим входам блока индикации.В такой системе передачи данных последние передаются от центральной станции к м подчиненным станциям, Каждая из подчиненных станций, получив данные от центральной станции, передает в адрес центральнойстанции квитанции о результатах приема данных. При этом возможны потери. данных при передаче от центральной станции к подчиненным, квитанций о результатах приема данных при передаче от подчиненных станций к центральной. На чертеже изображена структурная схема устройства.Устройство содержит общий генератор 1 случайного потока импульсов,1109 Составитель В.ФукаловТехред, Т.МаточкаКорректор С.Шекмар Редактор А.Мотыль Тираж 699 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д. 4/5 Заказ 6086/35 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 счетчик 2 импульсов, группу каналов3 моделирования передачи информации,а в каждом канале первый генератор 4случайных импульсов, первый элемент НЕ 5, первыйэлемент И 6, первый счетчик 7, второй элемент НЕ 8,второй элемент И 9, второй счетчик10, второй генератор 11 случайныхимпульсов, блок 12 индикации,Устройство работает следующим 10образом.Генератор 1 случайного потокаимпульсов генерирует в случайныемоменты времени импульсы, которыепоступают на вход счетчика 2 импульсов и на вторыЕ входы первого элемен.та И 6, моделируя поток данных отцентральной станции на все подчиненные.Генератор 4 случайных импульсовс первым элементом НЕ 5, а также спервым элементом И 6 предназначеныдля моделирования потоков ошибок,возникающих в каналах связи при передаче данных от центральной станциина все подчиненные. В случайные мо-.менты времени на входах первогоэлемента НЕ 5 появляются управляющие сигналы, запрещающие прохождениеимпульсов через соответствующие эле.менты И 6, Тем самым моделируетсяискажение (потеря) сообщения в процессе его передачи по каналу связи(от центральной; станции к подчинен ным). Если на выход генератора 435импульс не поступает, то на первый 758 4вход элемента И 6 поступает сигнал,. разрешающий прохождение импульсов через элемент И 6.Аналогичным образом Й генераторов 11 случайных импульсов, элементы НЕ 8 и И 9 предназначены для моделирования потерь кодов квитанций, поступающих от подчиненных станций к центральной (по причине наличия шумов в обратном канале связи).Счетчики 7 и 10 предназначены для подсчета числа сообщений, получаемых каждой из подчиненных станций, а также числа квитанций, поступающих от каждой подчиненной станции на центральную.Выходы счетчиков 7 и 10 импульсов соединены с входами блока 12 индикации. Таким образом, на блоке 12 индицируется количество сообщений, поступающих от центральной станции на все подчиненные, количество сообщений, поступающих на каждую из подчиненных станций, и количество квитанций, поступающих от каждой из подчиненных станций на центральную. Предлагаемое устройствомоделиро вания системы передачи данных обеспечивает возможность моделирования систем передачи данных со звездообразной структурой, Подобное моделирование систем передачи данных на этапе их разработки позволяет сократить сроки разработки при сокращении стоимости самих работ.
