Способ мокрого измельчения материалов в барабанной мельнице самоизмельчения

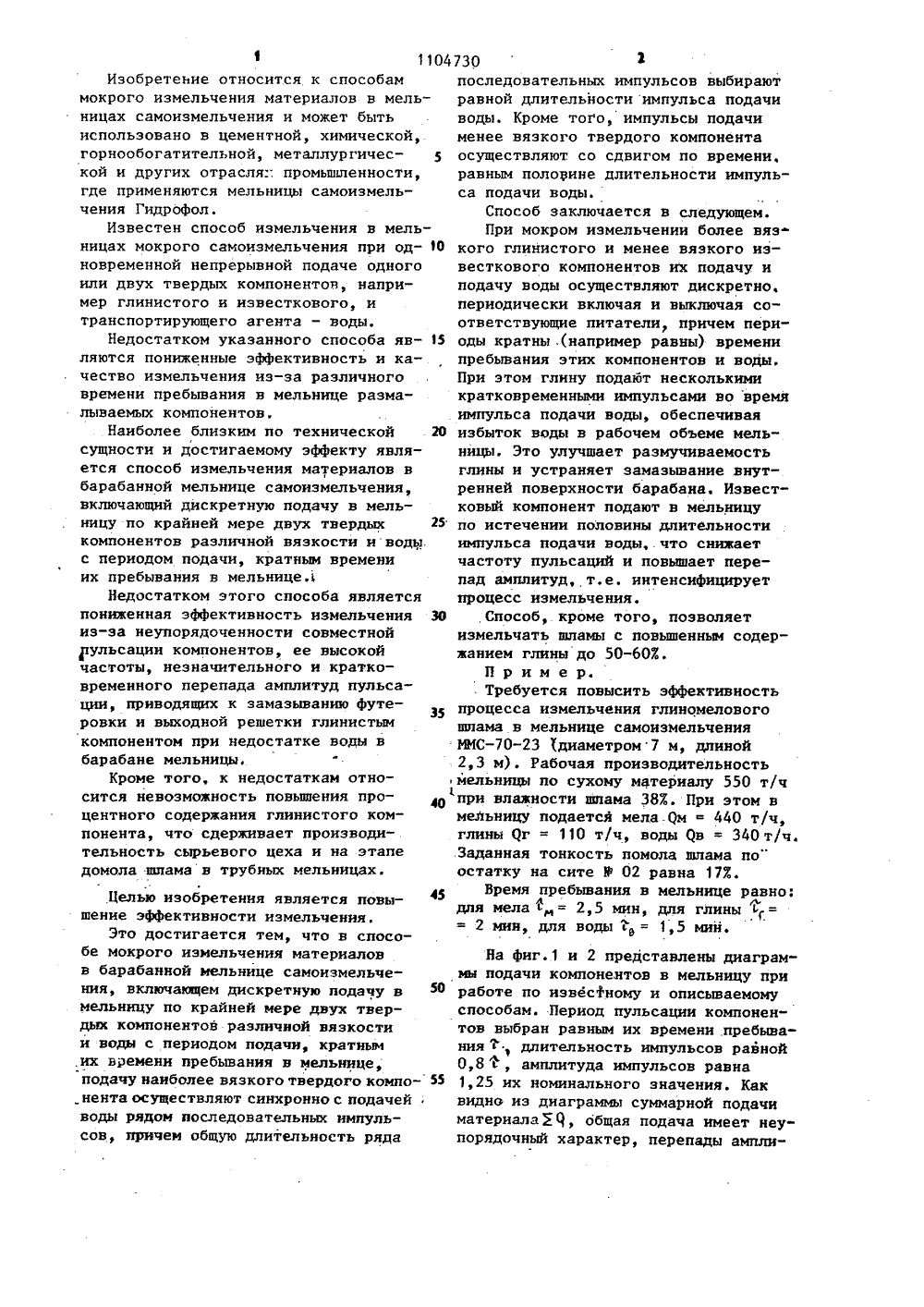

(19) 111)С 51) 4 В 02 С 25/00 рОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(46) 30.07.86. Бюл. В 28. (71) Государственный всесоюзный научно-исследовательский институт цементной промышленности(54)(57) 1. СПОСОБ МОКРОГО ИЗМЕЛЬЧЕНИЯ МАТЕРИАЛОВ В БАРАБАННОЙ МЕЛЬНИЦЕ САМОИЗМЕЛЬЧЕНИЯ, включающий дискретную подачу в мельницу по крайней мере двух твердых компонентов различной вязкости и воды с периодом подачи 1 кратным времени их пребывания в мельнице, о т л и ч а ю щ и й с я тем, что, с целью повышения эффективности измельчения, подачу наиболее вязкого твердого компонента осуществляют синхронно с подачей воды рядом последовательных импульсов, причем общую длительность ряда последовательных импульсов выбирают равной длительности импульса подачи воды.2. Способ по п.1, о т л и ч а ющ и й с я тем, что импульсы подачи менее вязкого твердого компонента осуществляют со сдвигом по времени, равным половине длительности импульса подачи воды. -3730 3последовательных импульсов выбираютравной длительности импульса подачиводы. Кроме того, импульсы подачименее вязкого твердого компонентаосуществляют. со сдвигом по времени,равным половине длительности импульса подачи воды.Способ заключается в следующем.При мокром измельчении более вязкого глинистого и менее вязкого известкового компонентов их подачу иподачу воды осуществляют дискретно,периодически включая и выключая соответствующие питатели причем периоды кратны,(например равны) временипребывания этих компонентов и воды,При этом глину подают несколькимикратковременными импульсами во времяимпульса подачи воды, обеспечиваяизбыток воды в рабочем объеме мельницы. Это улучшает размучиваемостьглины и устраняет замазывание внутренней поверхности барабана. Известковый компонент подают в мельницупо истечении половины длительностиимпульса подачи воды,.что снижаетчастоту пульсаций и повышает перепад амплитуд, т.е. интенсифицируетпроцесс измельчения,Способ, кроме того, позволяетизмельчать шламы с повышенным содержанием глины до 50-607.П р и м е р.Требуется повысить эффективностьпроцесса измельчения глиномеловогошлама в мельнице самоизмельчения1 Ф 1 С-23 диаметром 7 м, длиной2,3 м). Рабочая производительностьмельницы по сухому материалу 550 т/чпри влажности шлама 387. При этом вмельницу подается мела.0 м 440 т/ч,глины (г = 110 т/ч, воды Цв = 340 т/ч.Заданная тонкость помола шлама по"остатку на сите В 02 равна 173.Время пребывания в мельнице равно:для мела , = 2,5 мин, для глиныл Ъ2 мин, для воды ь = 1,5 мин. Целью изобретения является повышение эффективности измельчения.Это достигается тем, что в способе мокрого измельчения материалов в барабанной мельнице самоизмельчения, включающем дискретную подачу в 50 мельницу по крайней мере двух твердьм компонентов различной вязкости и воды с периодом подачи, кратным .их времени пребывания в мельнице, подачу наиболее вязкого твердого компо нента осуществляют синхронно с подачей воды рядом последовательных импульсов, причем общую длительность ряда На фиг. 1 и 2 представлены диаграммы подачи компонентов в мельницу при работе по известному и описываемому способам. Период пульсации компонентов выбран равным их времени пребывания т длительность импульсов равной 0,8 Ф, амплитуда импульсов равна 1,25 их номинального значения. Как видно из диаграммы суммарной подачи материалаБ 9, общая подача имеет неупорядочный характер, перепады ампли 1 1104Изобретение относится к способаммокрого измельчения материалов в мельницах самоизмельчения и может бытьиспользовано в цементной, химической,горнообогатительной, металлургической и других отрасля: промышленности,где применяются мельницы самоизмельчения Гидрофол.Известен способ измельчения в мельницах мокрого самоизмельчения при од- Юновременной непрерывной подаче одногоили двух твердых компонентов, например глинистого и известкового, итранспортирующего агента - воды.Недостатком указанного способа являются пониженные эффективность и качество измельчения из-за различноговремени пребывания в мельнице размалываемых компонентов,Наиболее близким по технической . 20сущности и достигаемому эффекту является способ измельчения материалов вбарабанной мельнице самоизмельчения,включающий дискретную подачу в мельницу по крайней мере двух твердых 25компонентов различной вязкости и воды.с периодом подачи, кратным времениих пребывания в мельнице.Недостатком этого способа являетсяпониженная эффективность измельчения 30из-за неупорядоченности совместнойпульсации компонентов, ее высокойчастоты, незначительного и кратковременного перепада амплитуд пульсации, приводящих к замазыванию футеровки и выходной решетки глинистымкомпонентом при недостатке воды вбарабане мельницы.Кроме того, к недостаткам относится невозможность повышения процентного содержания глинистого компонента, что сдерживает производительность сырьевого цеха и на этапедомола шпама в трубных мельницах.з 1104730 .4туд невелики и кратковременны, про- возрастают перепады амплитуд общей цесс измельчения неустойчив. подачи:, процесс упорядочивается иПо данному способу (см.фиг.2) дли- стабилизируется. Измельчение глины тельность импульсов подачи мела и идет при избытке воды, что устраняет воды сохраняют такой же, подачу гли-замазывание внутренней поверхности ны .осуществляют кратковременными им-барабана.пульсами синхронно, с подачей воды, а Производительность мельницы возподачу мела включают по истечении . растает до 600-620 т/ч, энергозатраполовины длительности импульса пода- ты снижаются на 8-103 появляется чи воды. Амплитуды импульсов при той 10 возможность помола шлама с повышенже производительности возрастают, ным содержанием глины. 0 Яценко т/Ч 26 ОЮО Фиг,актор О.Юркова Техред орректор Л.П нко ейник Заказ 4149/ Подписно 3 Тираж 582 ВНИИПИ Государственного комитета по делам изобретений и открыт 113035, Москва, Ж, Раушская наб
