Способ автоматического регулирования плотности пульпы в мельнице рудного самоизмельчения

Номер патента: 977022

Авторы: Андреев, Савинов

ZIP архив

Текст

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистическихРеспублик(22) Заявлено 050681 (21) 3300480/29-33 с присоединением заявки М 1 щ М.Кп.з В 02 С 25/00 Государственный комитет СССР по делам изобретений и открытий/ 11 Всесоюзный ордена Трудового Красного Знамени Научна;. с,исследовательский и проектный институт механическойобработки полезных ископаемых(54) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПЛОТНОСТИ ПУЛЬПЬ 1 В МЕЛЬНИЦЕ РУДНОГО САМОИЗЫЕЛЬЧЕНИЯИзобретение относится к автомати зации процесса измельчения сырья в барабанных мельницах мокрого самоиэмельчения на обогатительных фабри. ках цветной и черной металлургии, химической промышленности, промышленности строительных материалов,Известен способ автоматического регулирования плотности пульпы в мельницах, основанный на измерении плотности разгрузки мельницы, сравнении ее с заданным значением и управлении подачей воды в загрузку мельниц по результатам проведенного сравнения 11 . Этот способ позволяет поддерживать плотность пульпы в мельнице на заданном уровне, однако он не может быть использован на мельницах рудного самоизмельчения, поскольку твердая фаза разгрузки мельницы со- держит значительное количество крупной гальки (размером до 50 мм). Это делает невозможным применение известных инструментальных методов контроля. Измерение же плотности жидкой фазы разгрузки мельницы безучета гальки приводит к значительной погрешности. Наиболее близким к предлагаемомуявляется способ автоматического ре"гулирования плотности пульпы вмельнице рудного самоизмельчения,включаюший измерение расходов рудыи воды в мельницу и автоматическуюстабилизацию соотношения расходаводы к расходу руды на заданномзначении, По этому способу устойчивоподдерживается необходимое для эффективной технологии процесса измельчения разбавление пульпы в мельнице при работе ее в стационарномрежиме(23.Однако в переходных режимах приуправлении по этому способу не выдерживается стабильная плотностьна разгрузке мельницы. Действитель"но, в случае забивки течки питателяили другом перерыве в подаче исходной руды, система регулирования всоответствии с заданным постояннымсоотношением вода/руда мгновенноуменьшит подачу воды в мельницувплоть до полного закрытия клапана.В результате какое-то время плотность пульпы в мельнице окажетсязначительно выше тот величины, чтонеобходимо для нормальной работы З 0 мельницы и эффективность измельче 977022ния станет падать, мельница будетвыдавать некондиционный по крупностйпродукт.Цель изобретения - повышениеточности регулирования.Эта цель достигается тем, что 5в способе автоматического регулирования плотности пульпы в мельницерудного самоизмельчения, включающемизмерение расходов руды и воды вмельницу и автоматическую стабилиэацию расхода воды к расходу руды назаданном значении, дополнительно из;меряют запас материала в мельницеи при прекращении подачи руды вмельницу вычисляют величину отношения расхода воды к запасу материалав мельнице, причем заданное значениеотношения расхода воды к расходу рудыизменяют пропорционально от вычисленного отношения расхода воды к 20запасуматериала в мельнице,На чертеже представлена блок-схема устройства, реализующего способ .регулирования,устройство содержит мельницу. 1,классификатор 2, конвейер 3, датчики расхода воды 4 и руды 5, датчикб запаса материала в мельнице, исполнительные органы подачи руды 7и воды 8, вычислительно-управляющийблок 9.Устройство работает следующимобразом.Кельница 1 работает в замкнутомцикле с классификатором 2. Исходнаяруда подается в мельницу конвейером3. Расходы воды и руды, подаваемыхв мельницу, контролируются датчиками4 и 5 соответственно, а запас материала в мельнице датчиком б. Управледие подачей воды и руды в мельницу осуществляется исполнительнымиорганами 8 и 7 соответственно. Информационные входы блока 9 подключены к датчикам 4-6, а управляющиевыходы блока 9 подключены на исполнительные органы 7 и 8,При отключении подачи питания(например, забивка течки питателя) блок 9 анализирует ситуацию и выпол няет следующие операции: отключает схему подачи воды в мельницу по соотношению вода/руда; вычисляет отношение вода/запас материала в мельнице в момент прекращения подачи руды в мельницу заданное значение расхода воды изменяет в зависимости от вычисл".нного отношения вода/запас материала в мельнице (т.е. уменьшает расход воды пропорционально уменьшению запаса материала в мельнице, стабилизируя плотность пульпы на выходе мельницы).Положительный эффект от способа регулирования заключается в улучшении технологических показателей по качеству помола материала за счет более точного регулирования в моменты переходных режимов.Формула изобретенияСпособ автоматического регулирования плотности пульпы в мельницерудного самоизмельчения, включающийизмерение расходов руды и воды вмельницу и автоматическую стабилизацию соотношения расхода воды к рас-.ходу руды на заданном значении,о т л и ч а ю щ и й с я тем,что,с целью повышения точности регулирования, дополнительно измеряют запасматериала в мельнйце и при прекращении подачи руды в мельницу вычисляют величину отношения расхода водык запасу материала в мельнице, причем заданное значение отношениярасхода воды к расходу руды изменяютпропорционально от вычисленногоотношения расхода воды к запасу материалов в мельнице.Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССРР 473521, кл, В 02 С 25/00, 1973.2, Авторское свидетельство СССРР 521012, кл. В 02 С 25/00, 1975

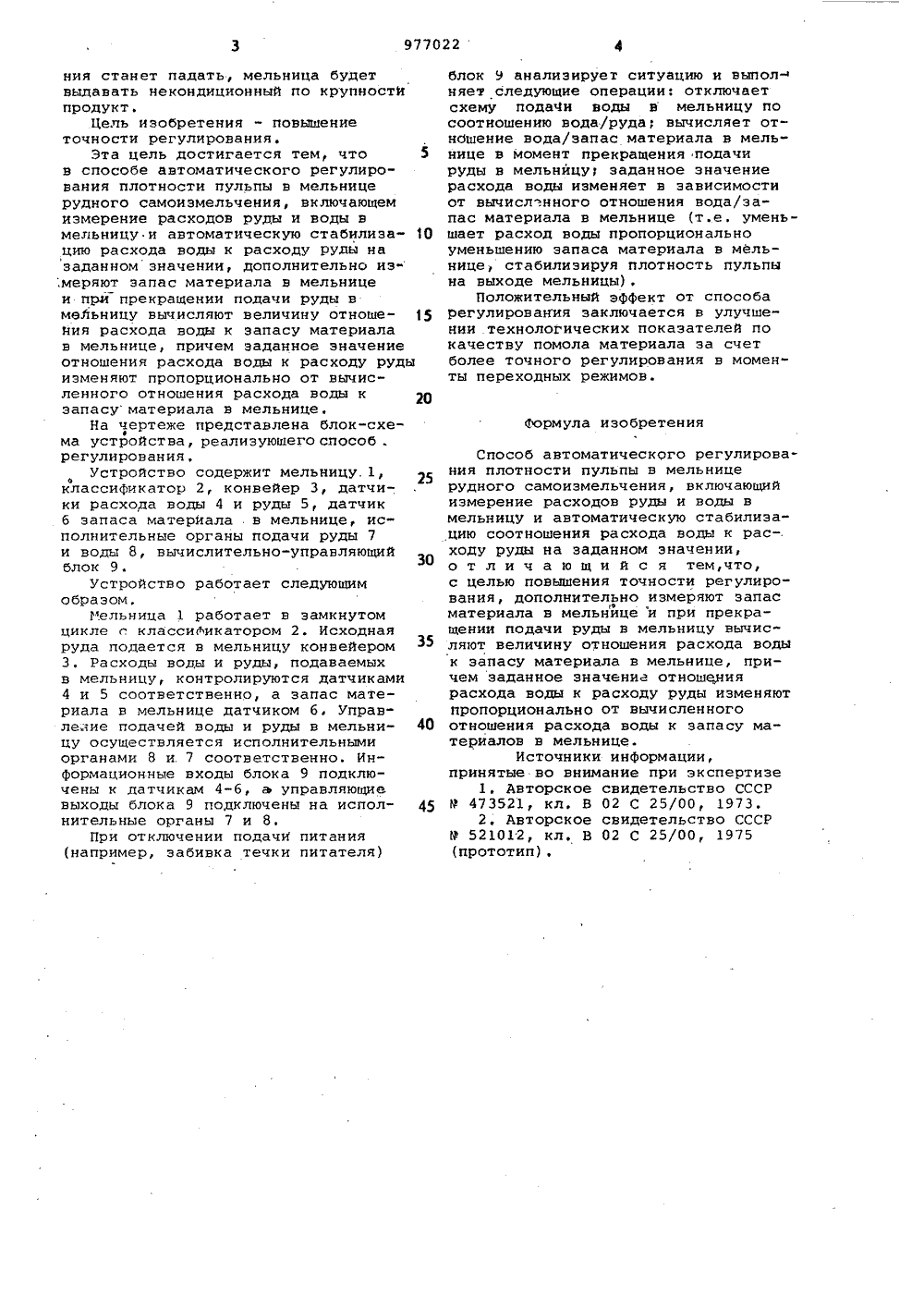

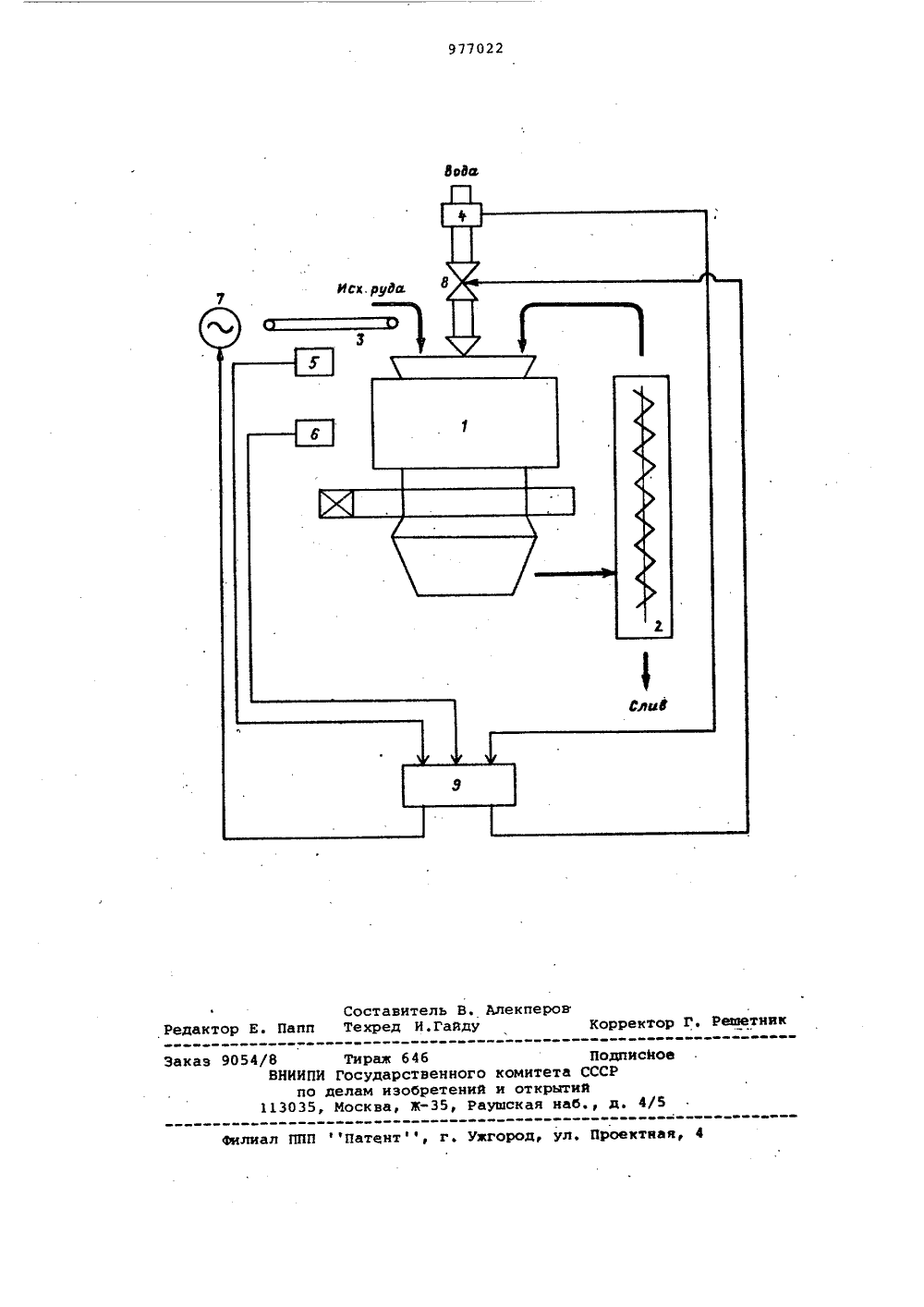

Смотреть

Заявка

3300480, 05.06.1981

ВСЕСОЮЗНЫЙ ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО ИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТ МЕХАНИЧЕСКОЙ ОБРАБОТКИ ПОЛЕЗНЫХ ИСКОПАЕМЫХ "МЕХАНОБР"

АНДРЕЕВ ЕВГЕНИЙ ЕВГЕНЬЕВИЧ, САВИНОВ ОЛЕГ НИКОЛАЕВИЧ

МПК / Метки

МПК: B02C 25/00

Метки: мельнице, плотности, пульпы, рудного, самоизмельчения

Опубликовано: 30.11.1982
