Способ модифицирования чугуна

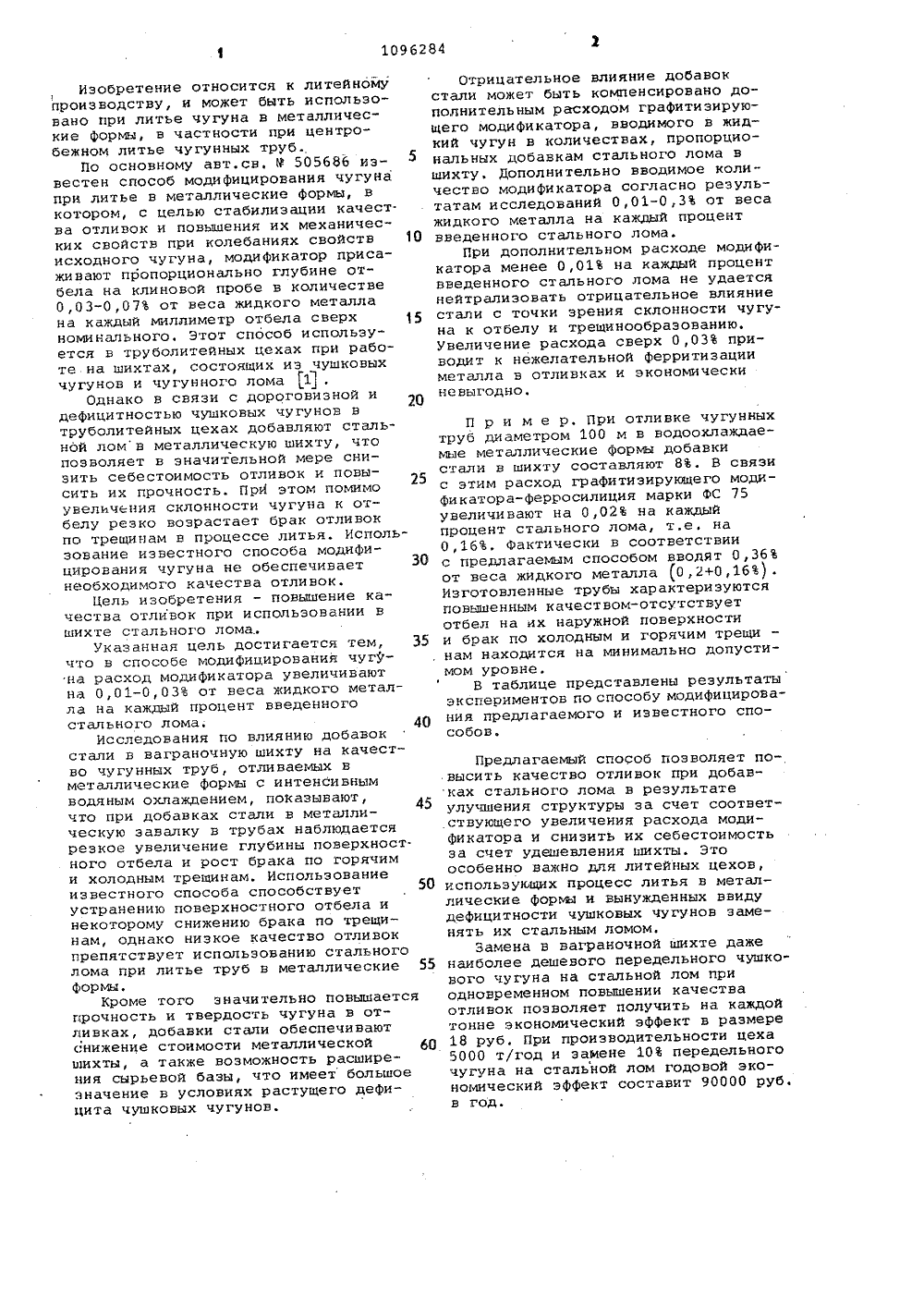

(54)(57)НА по авю щ и йщения каванин вход моди1-0,каждыо ло а свидетельство ССС1 С 1/00, 1975. ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(71) Всесоюзный ордена ТрудовогоКрасного Знамени научно-исследовательский и конструкторско-технологический институт трубной промышлности и Липецкий металлургическийзавод "Свободный сокол"(56) 1. АвторскоеМ 505686, кл. С 2 СПОСОБ МОДИФИЦт.св. М 505686,с я тем, что, счества отливокшихте стальногофикатора увеличи3 от веса жидкй процент введе РОВАНИЯ ЧУГУотличацелью повыри использолома, расвают наго металланого стальИзобретение относится к литейномупроизводству, и может быть использовано при литье чугуна в металлические формы, в частности при центробежном литье чугунных труб.По основному авт.св. 9 505686 известен способ модифицирования чугунапри литье в металлические формы, вкотором, с целью стабилизации качест.ва отливок и повышения их механических свойств при колебаниях свойств 10исходного чугуна, модификатор присаживают пропорционально глубине отбела на клиновой пробе в количестве0,03-0,07 Ъ от веса жидкого металлана каждый миллиметр отбела сверх 15номинального. Этот способ используется в труболитейных цехах при работе на шихтах, состоящих из чушковыхчугунов и чугунного лома 1 .Однако в связи с дороговизной идефицитностью чушковых чугунов втруболитейных цехах добавляют стальной ломв металлическую шихту, чтопозволяет в значительной мере снизить себестоимость отливок и повысить их прочность. Пря этом помимоувеличения склонности чугуна к отбелу резко возрастает брак отливокпо трещинам в процессе литья. Использование известного способа модифицирования чугуна не обеспечивает ЗОнеобходимого качества отливок.Цель изобретения - повышение качества отливок при использовании вшихте стального ломаУказанная цель достигается тем, 35что в способе модифицирования чугуна расход модификатора увеличиваютна 0,0 1-0,0 3 от веса жидкого металла на каждый процент введенногостального лома. 40Исследования по влиянию добавокстали в ваграночную шихту на качество чугунных труб, отливаемых вметаллические формы с интенсивнымводяным охлаждением, показывают,что при добавках стали в металлическую завалку в трубах наблюдаетсярезкое увеличение глубины поверхност.ного атбела и рост брака по горячими холодным трещинам. Использованиеизвестного способа способствуетустранению поверхностного отбела инекоторому снижению брака по трещинам, однако низкое качество отливокпрепятствует использованию стальноголома при литье труб в металлические 55формы,Кроме того значительно повышаетсяг:.рочность и твердость чугуна в отливках, добавки стали обеспечиваютснижение стоимости металлической 6 Ошихты, а также возможность расширения сырьевой базы, что имеет большоезначение в условиях растущего дефицита чушковых чугунов. Отрицательное влияние добавок стали может быть компенсировано дополнительным расходом графитизирующего модификатора, вводимого в жидкий чугун в количествах, пропорциональных добавкам стального лома в шихту, Дополнительно вводимое коли- честно модификатора согласно результатам исследований 0,01-0,3 от веса жидкого металла на каждый процент введенного стального лома.При дополнительном расходе модификатора менее 0,01 на каждый процент введенного стального лома не удается нейтрализовать отрицательное влияние стали с тачки зрения склонности чугуна к отбелу и трещинообразованию.Увеличение расхода сверх 0,03 приводит к нежелательной ферритизации металла в отливках и экономически невыгодно. П р и м е р, При отливке чугунных труб диаметром 100 м в водоохлаждаемые металлические Форьн добавки стали в шихту составляют 8. В связи с этим расход графитизирующего модиФикатора-ферросилиция марки ФС 75 увеличивают на 0,02 на каждый процент стального лома, т.е. на 0,16 Ъ. Фактически в соответствии с предлагаемым способом вводят 0,36 от веса жидкого металла 0,2+0,1 бЪ). Изготовленные трубы характеризуются повышенным качеством-отсутствует отбел на их наружной поверхности и брак по холодным и горячим трещи нам находится на минимально допустимом уровне,В таблице представлены результаты экспериментов по способу модифицирования предлагаемого и известного способов.Предлагаемый способ позволяет повысить качество отливок при добавках стального лома в результатеулучшения структуры за счет соответствующего увеличения расхода модификатора и снизить их себестоимостьза счет удешевления шихты. Этоособенно важно для литейных цехов,использующих процесс литья в металлические форьы и вынужденных ввидудефицитности чушковых чугунов заменять их стальным ломом,Замена в ваграночной шихте даженаиболее дешевого передельного чушкового чугуна на стальной лом приодновременном повышении качестваотливок позволяет получить на каждойтонне экономический эффект в размере18 руб. При производительности цеха5000 т/год и замене 10 передельногочугуна на стальной лом годовой экономический эффект составит 90000 руб,в год.% Способ по вариантам Известный 0 132,0 1,4 130,2 0,07 2,8 0,07 4,3 Не вводят П редлагаеьый 0,9 0,075 3, 8 0,08 2,9 2,6 0,09 0,10 2,5 2,7 0,11. Составитель Т.МорозоваРедактор М.Товтин Техред А.Ач Корректор А.Тяско Заказ 3746/18 Тираж 540 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж"35, Раушская наб., д.4/5Филиал ППП "Патентф, г. Ужгород, ул. Проектная,4 Количество введенного вшихтустального лома, Ъ Глубинаот белатруб,ммпосле отжига) 130, 21 130,22 130,24 130, 26 130,28
