Триггер

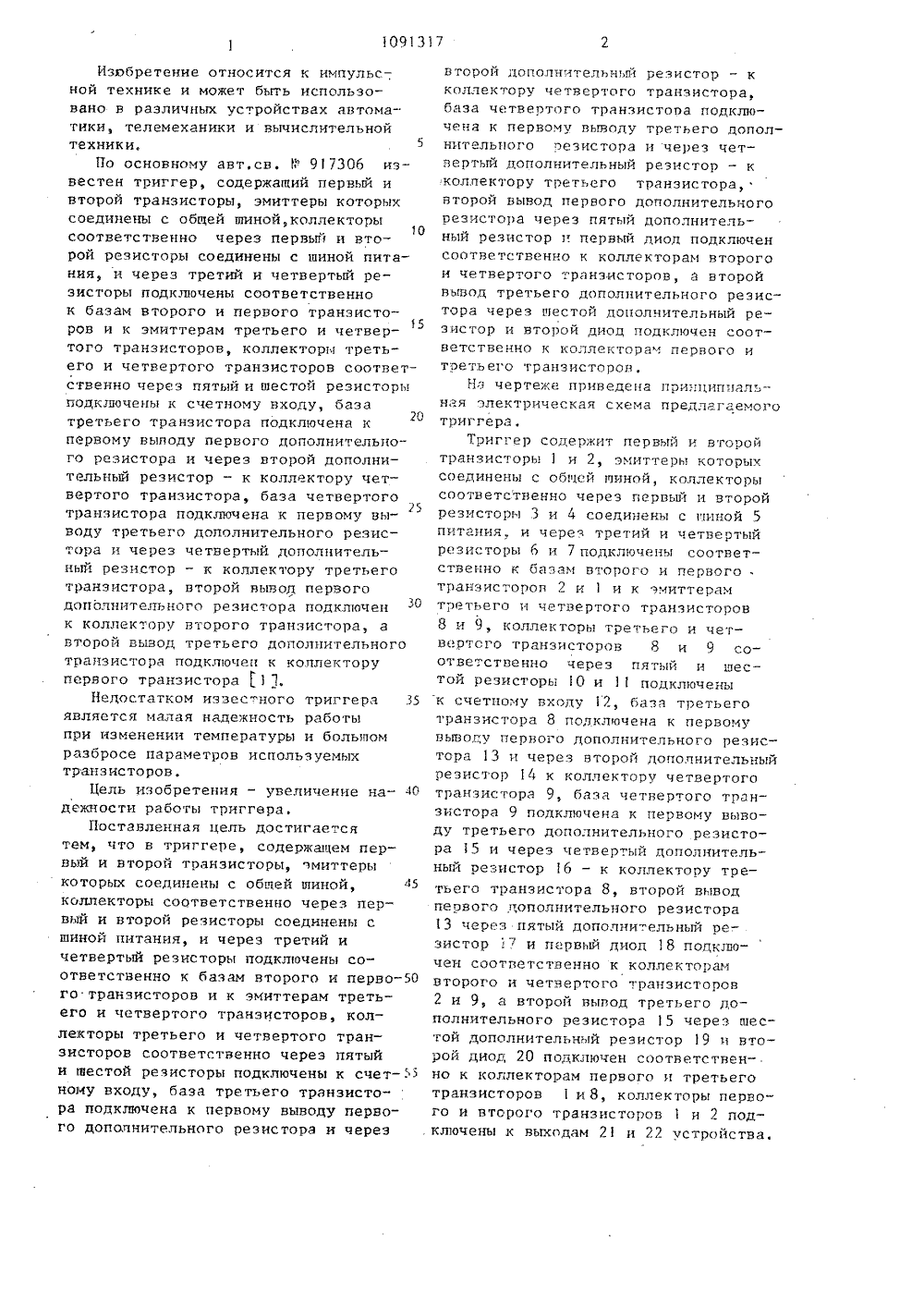

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИН 9131 З(5 Р Н 03 К 3/28 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫ ИЗОБРЕТЕНИЯ ЕЛЬСТВ(54)(57) ТРИГГЕР по авт.св. В 917о т л и ч а ю щ и й с я тем, чтос.целью повьпчения его надежности айроте, вт ительного ополнител подк диод лект исто полни Об,й олни д по ек транзисто ас ) ОПИСАНИЕ АВТОРСКОМУ СВ рой вывод первого дополре зис тора чере з пятый ный резистор и первый чен соответственно к колорого и четвертого транвторой вывод третьего ного резистора через шестельный резистор и втодкгпочен соответственно ам первого. и третьего в.Иэвбретение относится к импульс. - ,ной технике и может быть использовано в различных устройствах автоматики, телемеханики и вычислительнойтехники,По основному авт.св. Р 97306 известен триггер, содержащий первый ивторой транзисторы, эмиттеры которыхсоединены с общей шиной, коллекторы10соответственно через первый и второй резисторы соединены с шиной питания, и через третий и четвертый резисторы подключены соответственнок базам второго и первого транзисторов и к эмиттерам третьего и четвертого транзисторов, коллекторы третьего и четвертого транзисторов соответственно через пятый и шестой резисторыподключены к счетному входу, база20третьего транзистора подключена кпервому выводу первого дополнительного резистора и через второй дополнительный резистор - к коллектору четвертого транзистора, база четвертого75транзистора подключена к первому выводу третьего дополнительного резистора и через четвертый дополнительный резистор - к коллектору третьеготранзистора второй вывод первого0дополнительного ре.зистора подключенк коллектору второго транзистора, авторой вывод третьего дополнительноготранзистора подключен к коллекторупервого транзистора1.Недостатком иэзес-ного триггера 35является малая надежность работыпри изменении температуры и большомразбросе параметров используемыхтранзисторов.Цель изобретения - увеличение надежности работы триггера.Поставленная цель достигаетсятем, что в триггере, содержащем первый и второй транзисторы, эмиттерыкоторых соединены с общей шиной, 45коллекторы соответственно через первый и второй резисторы соединены сшиной питания, и через третий ичетвертый резисторы подключены соответственно к базам второго и перво го транзисторов и к эмиттерам третьего и четвертого транзисторов, коллекторы третьего и четвертого транзисторов соответственно через пятый и шестой резисторы подключены к счет ному входу, база третьего транзистора подключена к первому выводу первого дополнительного резистора и через второй допопнительный резистор - к коллектору четвертого транзистора, база четвертого транзистора подключена к первому выводу третьего дополнительного резистора и через четвертый дополнительный резистор - кколлектору третьего транзистора,второй вывод первого дополнительногорезистора через пятый дополнительный резистор и первый диод подключенсоответственно к коллекторам второгои четвертого трянэ.исторов, а второйвьпзод третьего дополнительного резистора через шестой дополнительный резистор и второй диод подключен соответственно к коллекторам первого итретьего транзисторов,Н чертеже приведена принципияль -няя электрическая схема предлагаемоготри 1 гера,Триггер содержит первый и второйтранзисторы 1 и 2, эмиттеры которыхсоединены с общей шиной, коллекторысоответственно через первый и второйрезисторы 3 и 4 соединены с шиной 5питания. и через третий и четвертыйрезисторы б и 7 подключены соответственно к бязям второго и первого .транзисторов 2 и 1 и к эмиттерямтретьего и четвертого транзисторов8 и 9, коллекторы третьего и четвертого транзисторов 8 и 9 соответственно через пятый и шестой резисторы О и 11 подключенык счетному входу 12, база третьеготранзистора 8 подключена к первомувыводу первого дополнительного резистора 13 и через второй дополнительныйрезистор 14 к коллектору четвертоготранзистора 9, бяэя четвертого транзистора 9 подключена к первому выводу третьего дополнительного резистора 15 и через четвертый дополнительный резистор 1 б - к коллектору третьего транзистора 8, второй выводпервого дополнительного резистора13 через пятый дополнительный резистор :" .и первый диод 18 подключеи соответственно к коллекторам второго и четвертого транзисторов 2 и 9, а второй вывод третьего дополнительного резистора 15 через шестой дополнительный резистор 9 и второй диод 20 подключен соответственно к коллекторам первого и третьего транзисторов 1 и 8, коллекторы первого и второго транзисторов 1 и 2 подключены к выходам 21 и 22 устройства.Заказ 3098/53 Тираж 862 Подписное ВНИИХИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 3Триггер работает следующим образом.Предположим, что в исходном состоянии основной триггер, выполненный на первом и втором транзисторах 1 и 2 и первом, втором, третьем и четвертом резисторах 3,. 4, 6 и 7, находится в состоянии, когда первый транзистор 1 открыт, а второй транзистор 2 закрыт, на счетном входе 12 и вы ходе 21 нулевые потенциалы, а на выходе 22 - высокий потенциал.Ток, который протекает через пятый и первый дополнительные резисторы 1 и 13 и переход база-эмиттер третьего 5 и второго транзисторов 8 .и 2 должен быть небольшой и не переключать основной триггер (первый и третий, пятый и шестой резисторы 13,15,17 и 19 должны быть достаточно высокоомными). 20При поступлении на счетный вход 12 положительного импульса вспомогательный триггер на третьем и четвертом транзисторах 8 и 9 и пятом, шестом и втором и четвертом резисторах ,25 10, 11, 14 и 16 установится в такое положение, при котором третий транзистор 8 будет открыт, а четвертый транзистор 9 закрыт, потому что третий транзистор 8 подготовлен к откры . Зо ванию током, проходящим через пятый и первый дополнительные резисторы 17 и 13, Ток эмиттера третьего транзистора 8 открывает второй транзистор 2 основного триггера и переключает его в противоположное состояние, т,е. второй транзистор 2 открывается, а первый транзисторзакрывается, Переключение основного триггера не влечет за собой изменения состояния вспомогательного триггера,так как протекающий через шестойдополнительный резистор 19 будетшунтироваться вторым диодом 20 иоткрытым третьим транзистором 8 и несможет оказать воздействие на четвертый транзистор 9,После окончания входного импульсатретий транзистор 8 эакрывается,аосновной триггер остается в состоянии, когда на выходе 21 высок;-;й, ана выходе 22 - низкий потенциал,При поступлении на счетный вход12 второго положительного импульсавспомогательный триггер установитсяв такое состояние, когда четвертыйтранзистор 9 открыт, а третий транзистор 8 закрыт, так как четвертыйтранзистор 9 подготовлен к срабатыванию током через шестой и третийрезисторы 19 и 15 перед поступлениемвторого импульса. Ток эмиттера четвертого транзистора 9 открывает пер -вый транзистор 1 и переключаеттриггер в исходное состояние, а послеокончания входного импульсачетвертый транзистор 9 закрывается. В дальнейшем процессы в триггере повторяются.Технико-экономический эАект предлагаемого триггерд заключается в повышении надежности счетного рекима работы при изменениях температуры и при значительных раэбросах параметров транзисторов, так как через диоды олокируется влияние основного триггера на вспомогательный, после переключения основного триггера и до окончания входного импульса.
