Стенд для испытания передач
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1060966
Автор: Шпак
Текст

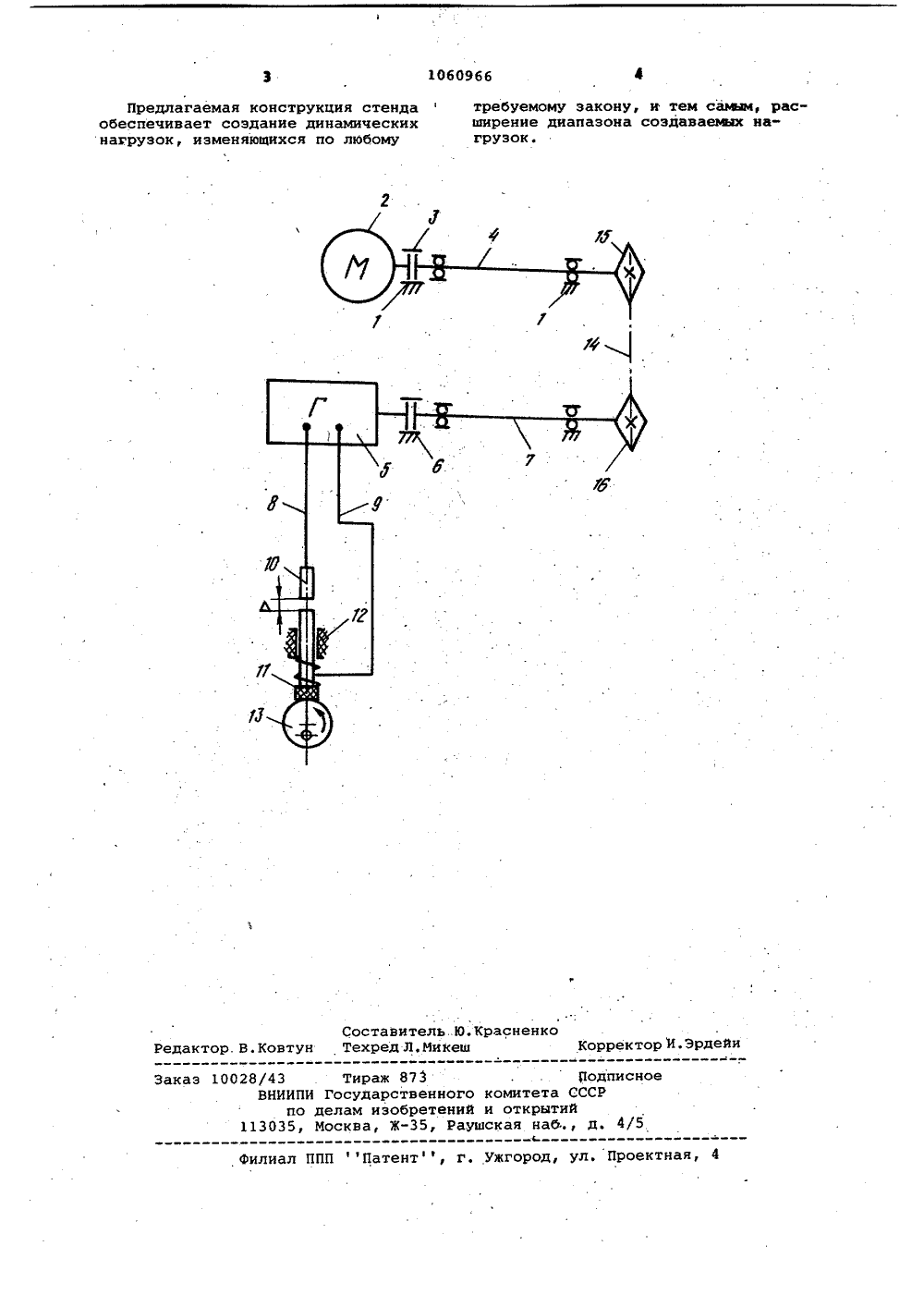

(59 6 01 ОСУДАРСТВЕННЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ Н АВТОРСКОМУ идетельство.СС М 13/00, 1976. етельство СССР 13/00, 1976(54)(57) С 1 БНД ДЛЯ ИСПЫТАНИЯ ПБРБ ДАЧ, содержащий основание, размещенные на нем привод и генератор ОПИСАНИЕ И(прототип). ЗОБРЕТЕНИЯТЕЛЬСТВУ постоянного тока, кинематически связанные.с последними теязовалы, предназначенные для установки испытуеьых передач, и регулятор тока, связанный с обмотками генератора, о т л и ч а ю щ и й с я. тем,.что, СР с целью расширения диапазона создаваемых нагрузок, регулятор тока выполнен в виде двух соосно располо" женных электродов, один из которых закреплен на основании, другой установлен с возможностью перемещения,вдоль оси, а стенд снабжен взаимодействующим с последним задатчикомнагрузки.55 Изобретение относится к машиностроению, а именно к испытательной:технике, и может быть использованопри испытании передач и их элементов при динамической нагрузке,изменяющейся по любому заданномузакону,Известен стенд для испытанияпередач, например предохранительных муфт, содержащий кинематическисоединяемые с испытуемой муфтой при Овод и нагружающее устройство, выполняемое в виде цепной передачии сменного разрушающегося элемента (1,Недостатком известного стендаявляется необходимость приМененияспециальных заградительных устройств,так как для создания динамическихнагрузок сменный разрушаемый элемент, помещаемый в зазоре междуветвью цепи и зубьями звездочки,после разрушения разбрасываетсяв разные стороны.Наиболее близким к изобретениюпо технической сущности и достига"емому эффекту является стенд дляиспытания передач, содержащий основание, размещенные на нем приводи генератор постоянного тока,. кинематически связанные с последнимитензовалы, предназначенные дляустановки испытуемых передач, ирегулятор тока, связанный с обмот ками генератора (2)В известном стенде в качестверегулятора тока использован источ-35ник переменного тока, регулируемыйпо частоте и амплитуде.Недостатком известного стенда яв-,ляется ограниченный диапазон создаваемых нагрузок, так как он не обеспечивает создание динамических нагрузок, изменяющихся по любому требуемому закону.Цель изобретения - расширениедиапазона создаваемых нагрузок 45Указанная цель достигается тем,что в стенде для испытания передач,содержащем основание, размещенныена нем привод и генератор постоянного тока, кинематически связанныес последними тензовалы, предназначенные для установки испытуемых передач, и регулятор тока, связанныйс обмотками генератора, регулятортока выполнен в виде двух сооснорасположенных электродов, один изкоторых закреплен на основании,другой установлен с возможностьюперемещения вдоль их оси, а стендснабжен взаимодействующим с последним задатчиком нагрузки. 60На чертеже изображен стенд для испытания передач, общий вид.Стенд содержит основание 1, закрепленный на нем привод 2, соединенный с ним муфтой 3 ведущий тен зовал 4 с наклеенными тензодатчиками (не показаны), установленный наосновании 1 в подшипниковых опорах(не показаны). Размещенный на основании 1 генератор 5 постоянноготока через муфту 6 связан с ведомым тензовалом 7, установленнымтакже в подшипниковых опорах, Обмотки, например, ротора генератора 5 соединены электрически проводами 8 и 9 с соосно расположенныминеплавящимися электродами 10 и 11,например угольными или вольфрамовыми. Верхний электрод 10 закреплен на основании 1, а нижний 11с возможностью перемещения вдольих оси в опоре 12 и взаимодействует с задающим механизмом 13, например кулачковым. Зазор 4 междуторцами электродов 10 и 11 выбирается из условия горения электрической дуги.На тензовалах 4 и 7 устанавли-.вается испытуемая;передача, например цепная, у которой связаны цепью 14 соответственно ведущая 15и ведомая 16 звездочки,Стенд работает следующим образом.При включении привода 2, вращение передается через муфту 3 к ве"дущему тензовалу 4, ведущей звездочке 15, цепи 14, ведомой звездочке 16, ведомому тензовалу 7,муфте 6 и генератору 5 постоянного тока, в. обмотках которого воз"никает ток, иследовательно, электрическая дуга между торцами электродов 10 и 11,При сообщении вращения кулачку механизма 13 подвижный электрод11 движется возвратно-поступательно, вследствие чего зазор .Б между.ближними торцами электродов 10 и 11изменяется, при этом возбуждаемаямежду ними электрическая дуга приводит к изменению сопротивления вцепи обмотки ротора генератора 5постоянного тока Вследствие этоготок генератора 5, а значит и создаваемый им момент сопротивлениявращению изменяется по закону, зависящему от параметров кулачковогозадающего механизма 13.Возникающие при изменении моментасопротивления вращению динамическиенагрузки на тензовалах 4 и 7 с помощью наклеенных на них тензодатчиков передаются в виде электрических сигналов на шлейф осциллографа (не показан), Таким образом, наленте осциллографа записываются динамические процессы, имеющие местов приводе 2 при изменении:момента. сопротивления.Аналогично можно определять идинамические нагрузки в испытуемойцепноК передаче.10609 бб Предлагаемая конструкция стендатребуемому закону, и тем саьнм, расобеспечивает создание динамических ширение диапазона создаваеюас на нагрузок, изменяющихся по любому груэоксненко Корректор И.Эрдей ставитель Ю.Кхред Л. Иикеш Редактор. В.Ковт акаэ 1002 исно 4/5 л.Проектная,лиал ППП Патентф, г. Ужгор ВНИИПИ по 3035, аж 873рственного кэобретений иЖ, Раушс ссуда лам и сква,Доомитета СССоткрытийкая наб., д
СмотретьЗаявка
3478858, 09.08.1982
ШПАК РОМАН ИВАНОВИЧ
МПК / Метки
МПК: G01M 13/02
Метки: испытания, передач, стенд
Опубликовано: 15.12.1983
