Литниковая система для внутриформенного модифицирования

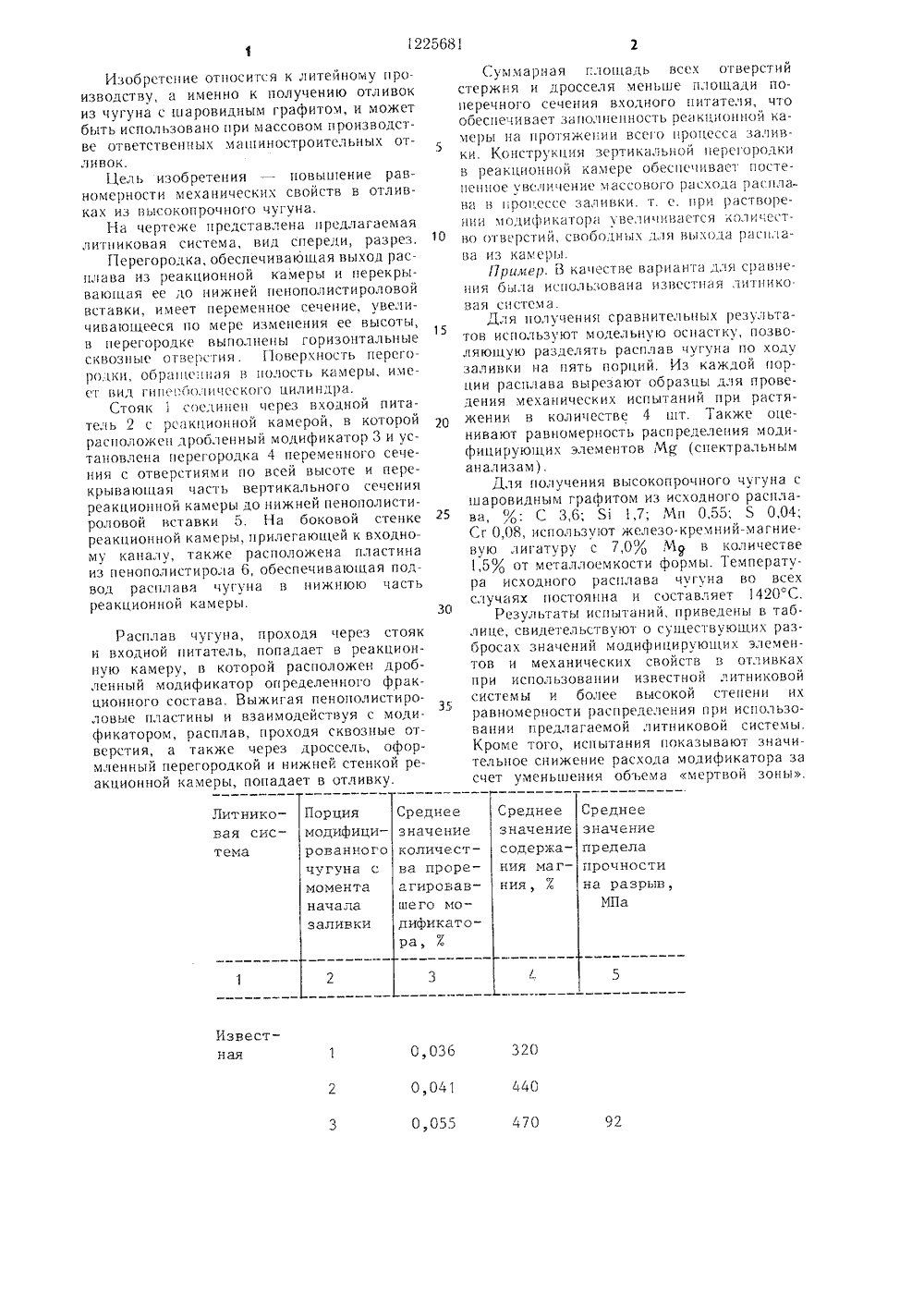

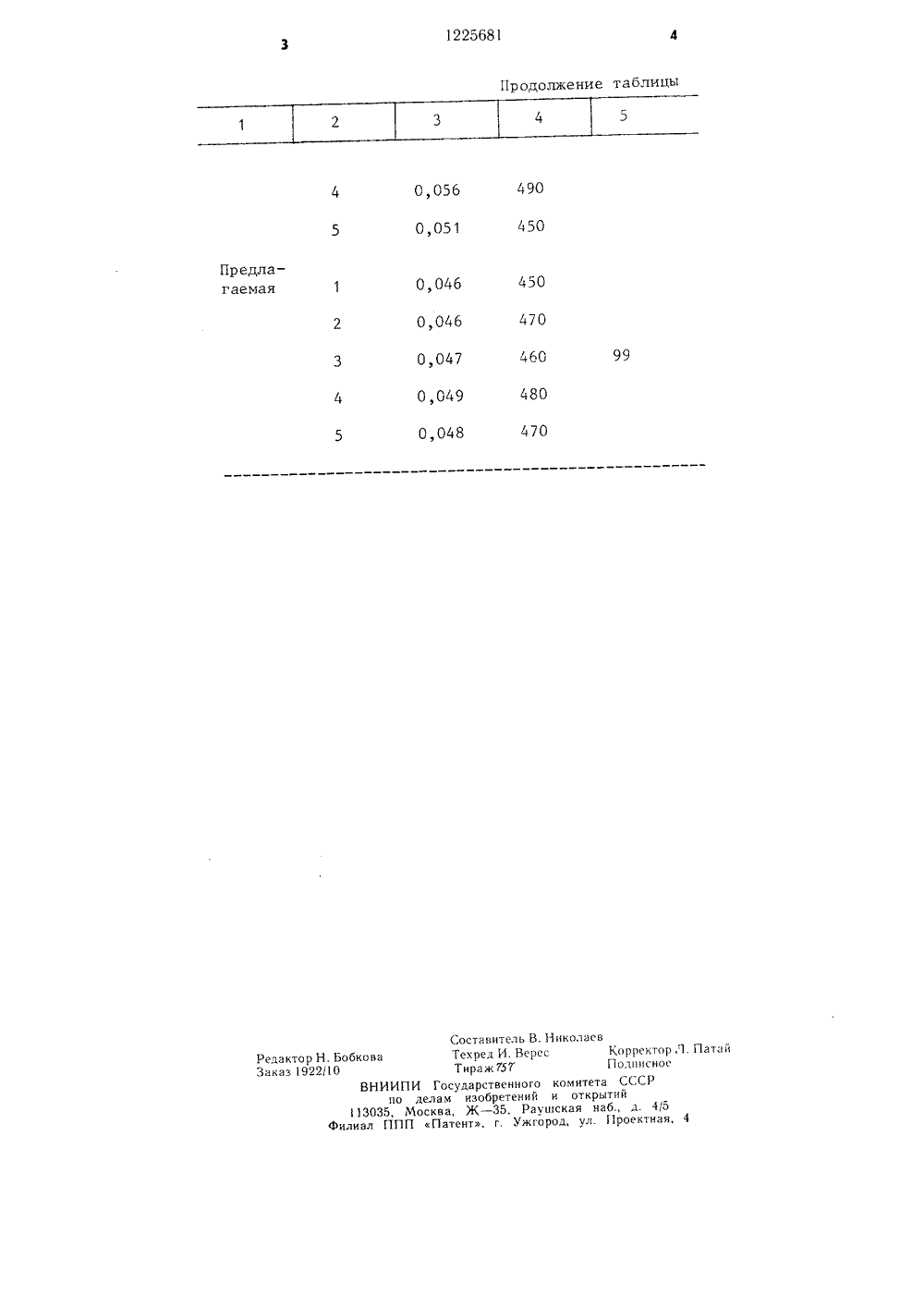

(191 (11) 81 РЕТ АНИ КОВАЯ СИСННОГО Мавт. св.что, с цельюеханических сопрочного чугодке выполнее отверстия,ая к полостет форму повилиндра. ЛИТНИ ФОРМЕ Я, по ся тем ности м высок перегор сквознь ра(ценн ры, име ского цКрасут ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ(71) Белорусский ордена Трудовогоного Знамени политехнический инсти(54)(57) ВНУТРИ РОВАНИ личающая равномер ливках из кальной та ьные ность, об ной каме перболиче ТЕМА ДЛЯ ОДИФИЦИ, отповышения войств в отуна, в вертины горизон а ее поверх- и реакционерхности ги1225681 ПорциямодифициЛитниковая сис- тема Среднее значение количества проре- агировавшего моСреднеезначение Среднее значение содержарованного чугуна с момента начала заливкидификатора, 7 Извест 0,036 0,041 0,055 320 440 2 470 92 Изобретение относится к литейному производству, а именно к получению отливок из чугуна с шаровидным графитом, и может быть использовано при массовом производстве ответственных машиностроительных отливок.Цель изобретения - повышение равномерности механицеских свойств в отливках из высокопроцного чугуна,На чертеже представлена предлагаемая литциковая система, вид спереди, разрез.Перегородка, обеспечивающая выход расплава из реакционной камеры и перекрывающая ее до нижней пенополистироловой вставки, имеет переменное сечение, увеличиьающееся по мере изменения ее высоты, в перегородке выполнены горизонтальные сквозные отверстия. 11 оверхность перегородки, обрап 1 сцпая в полость камеры, имеет вид гипсп "цлицеского цилиндра.Стояк 1 сосдинец через входной пита- тель 2 с реакционной камерой, в которой расположен дробленный модификатор 3 и установлена перегородка 4 переменного сечения с отверстиями по всей высоте и перекрывающая цасть вертикального сечения реакционной камеры до нижней пенополистироловой вставки 5. На боковой стенке реакционной камеры, прилегающей к входному каналу, также расположена пластина из пенополистирола 6, обеспечивающая подвод расплава чугуна в нижнюю часть реакционной камеры. Расплав чугуна, проходя через стояк и входной питатель, попадает в реакционную камеру, в которой расположен дробленный модификатор определенного фракционного состава. Выжигая пенополистироловые пластины и взаимодействуя с модификатором, расплав, проходя сквозные отверстия, а также через дроссель, оформленный перегородкой и нижней стенкой реакционной камеры, попадает в отливку. Суммарная площадь всех отверстийстержня и дросселя меньше площади поперечного сечения входного питателя, что обеспе-швает заполненность реакционной камеры на протяжении всего процесса заливки. Конструкция зертикальнои перегородки в реакционной камере обеспечивает постепенное увеличение массового расхода расплава вроцсссс заливки. т. е. при растворении модификатора увеличивается колицест- "О во отверстий, свободных для выхода расплава из кам еры.Орине р. Б качестве ва ри а нта для ср а внеция бьгла использована известная лигнико.вая система.Для полуцения сравнительных результатов используют модельную оснастку, позволяющую разделять расплав цугуна по ходу заливки на пять порций. Из каждой порции расплава вырезают образцы для проведения механических испытаний при растяжении в количестве 4 шт. Также оценивают равномерность распределения модифицирующих элементов М (спектральным анализам).Для получения высокопрочного чугуна сшаровидным графитом из исходного расплава %: С 3,6; 51 1,7; Мп 0,55; 5 0,04; Сг О,ОЯ, используют железо-кремний-магниевую лигатуру с 7,0% М в количестве 1,5% от металлоемкости формы. Температура исходного расплава цугуна во всех случаях постоянна и составляет 1420 С.Результаты испытаний, приведены в таблице, свидетельствуют о существующих разбросах значений модифицирующих элементов и механицеских свойств в отливках при использовании известной литниковой системы и более высокой степени их равномерности распределения при использовании предлагаемой литниковой системы.Кроме того, испытания показывают знацительцое снижение расхода модификатора за счет уменьшения объема мертвой зоны.1225681 Продолжение таблицы 4 5 0,056 0,051 490 450 Предлагае 14 ая 0,046 0,046 0,047 0,049 0,048 450 470 99 480 470 Редактор Н. БобковаЗаказ 1922 0 Составитель В. Николаев Техред И. Верес Корректор г 1. Патай Тираж 75 Г Г 1 одписнос ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Г 1 роектная, 4
