Вяжущее

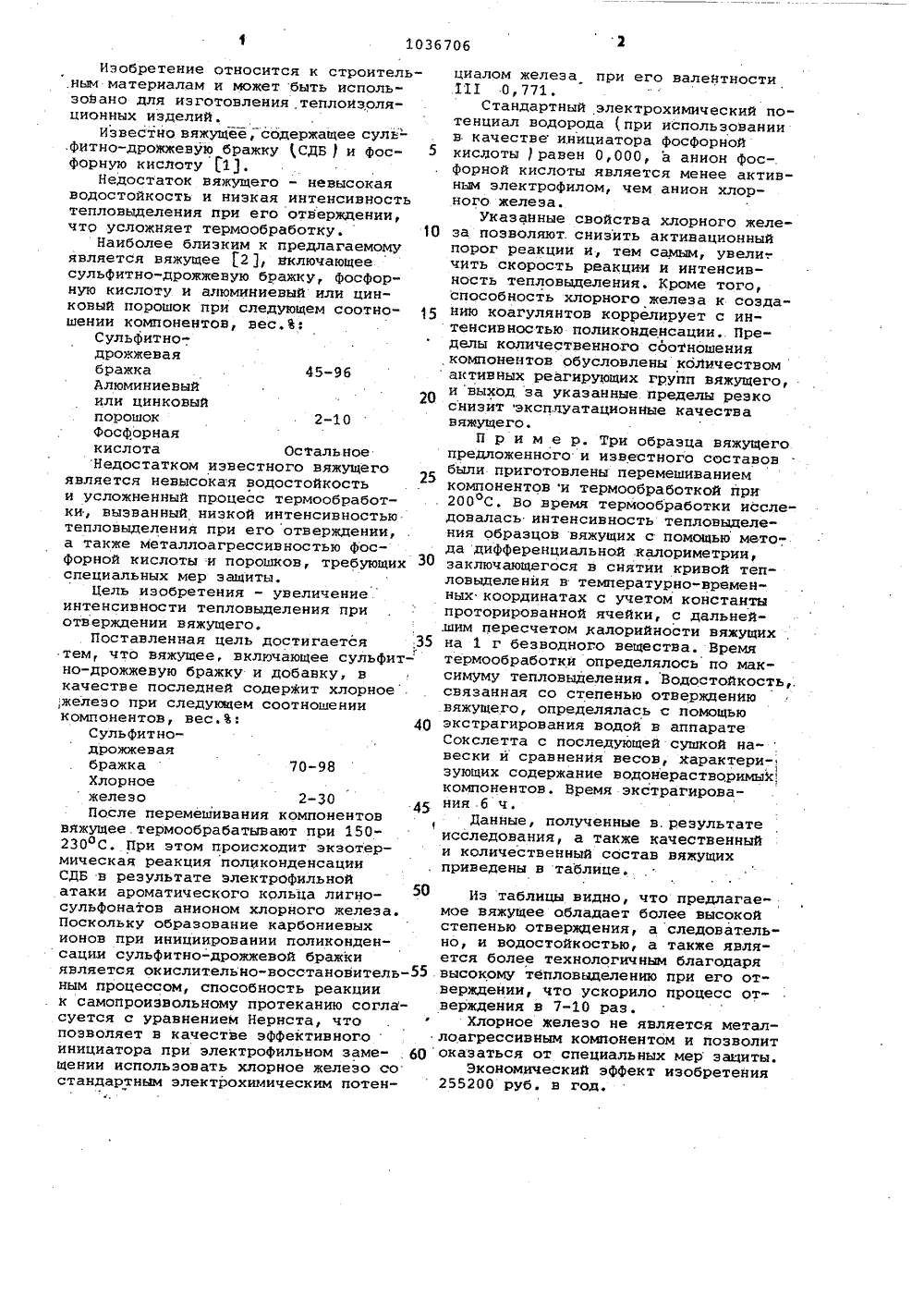

45-96 Изобретение относится к строитель.ным материалам и может быть использовано для изготовления,теплоизоляционных иэделий,Известно вяжущее, содержащее суль-Фитно-дрожжевую бражку СДБ ) и фосфорную кислоту 1,Недостаток вяжущего - невысокаяводостойкость и низкая интенсивностьтепловыделения при его отверждении,что усложняет термообработку. 10Наиболее близким к предлагаемомуявляется вяжущее 21, Включающеесульфитно-дрожжевую бражку, фосфорную кислоту и алюминиевый или цинковый порошок при следующем соотношении компонентов, вес,%:СульфитнодрожжеваябражкаАлюминиевый20или цинковыйпорошок 2-10Фосфорнаякислота ОстальноеНедостатком известного вяжущегоявляется невысокая водостойкостьи усложненный процесс термообработки, вызванный низкой интенсивностьютепловыделения при его отверждении,а также металлоагрессивностью фосфорной кислоты и порошков, требующих З 0специальных мер защиты.Цель изобретения - увеличение.интенсивности тепловыделения приотверждении вяжущего,. Поставленная цель достигается 35тем, что вяжущее, включающее сульфит-но-дрожжевую бражку и добавку, вкачестве последней содержит хлорное;железо при следующем соотношениикомпонентов, вес.%: 40Сульфитнодрожжеваябражка 70-98Хлорноежелезо 2-3045После перемешивания компонентоввяжущее.термообрабатывают при 150230 ОС. При этом происходит экэотермическая реакция поликонденсацииСДБ в результате электрОфильнойатаки ароматического кольца лигносульфонатов анионом хлорного железа.Поскольку образование карбониевыхионов при инициировании поликонденсации сульфитно-дрожжевой бражкиявляется окислительно-восстановитель ным процессом, способность реакциик самопроизвольному протеканию согласуется с уравнением Нернста, чтопозволяет в качестве эффективногоинициатора при электрофильном замещении испольэовать хлорное железо состандартным электрохимическим потенциалом железа при его валентности111 0,771,Стандартный электрохимический потенциал водорода при использованиив качестве инициатора фосфорнойкислотыравен 0,000, а анион фосфорной кислоты является менее активным электрофилом, чем анион хлорного железа.Указанные свойства хлорного железа позволяют. снизить активационныйпорог реакции и, тем самым, увели-.чить скорость реакции и интенсивность тепловыделения. Кроме того,способность хлорного железа к созданию коагулянтов коррелирует с интенсивностью поликонденсации Пределы количественного сьотношениякомпонентов обусловлены коЛичествомактивных реагирующих групп вяжущего,и выход за указанные пределы резкоснизит эксплуатационные качествавяжущего.П р и м е р. Три образца вяжущегопредложенного и известного составовбыли приготовлены перемешиваниемкомпонентов и термообработкой при200 С. Во время термообработки исследовалась интенсивность тепловыделения образцов вяжущих с помощью метода дифференциальной калориметрии,заключающегося в снятии кривой тепловыделения в температурно-временных координатах с учетом константыпроторированной ячейки, с дальнейшим пересчетом калорийности вяжущихна 1 г безводного вещества, Времятермообработки определялось по максимуму тепловыделения. Водостойкость,.связанная со степенью отверждениювяжущего, определялась с помощьюэкстрагирования водой в аппаратеСокслетта с последующей сушкой на-вески и сравнения весов, характери-,зующих содержание водонерастворимых,компонентов. Время экстрагирования б ч,Данные, полученные в, результатеисследования, а также качественныйи количественный состав вяжущихприведены в таблице. Из таблицы видно, что предлагаемое вяжущее обладает более высокойстепенью отверждения, а следователь"но, и водостойкостью, а также является более технологичным благодарявысокому тепловыделению при его отверждении, что ускорило процесс отверждения в 7-10 раз.Хлорное железо не является металлоагрессивным компонентом и позволитоказаться от специальных мер защиты,Экономический эффект изобретения255200 рубв год,1036706 Показатели Б, вес Хлорное железо, вес,кислота, вес ерждения, С. 200 200 0 о 300 ения, мин ерждения,3 56 500 б ение Составитель О.Моторинарковецкая Техред С.Мигунова . Корректор А. ИЛьин4 дактор Заказ 5932/23 илиал ППП "Патевтф, г. Ужгород, ул. Проектная, 4 ФосфорнаяТемпературВремя отве СтепеньТепловыд 30 94 Тираж 622 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раумская наб., д. 4 86170
