Устройство формирования временных интервалов

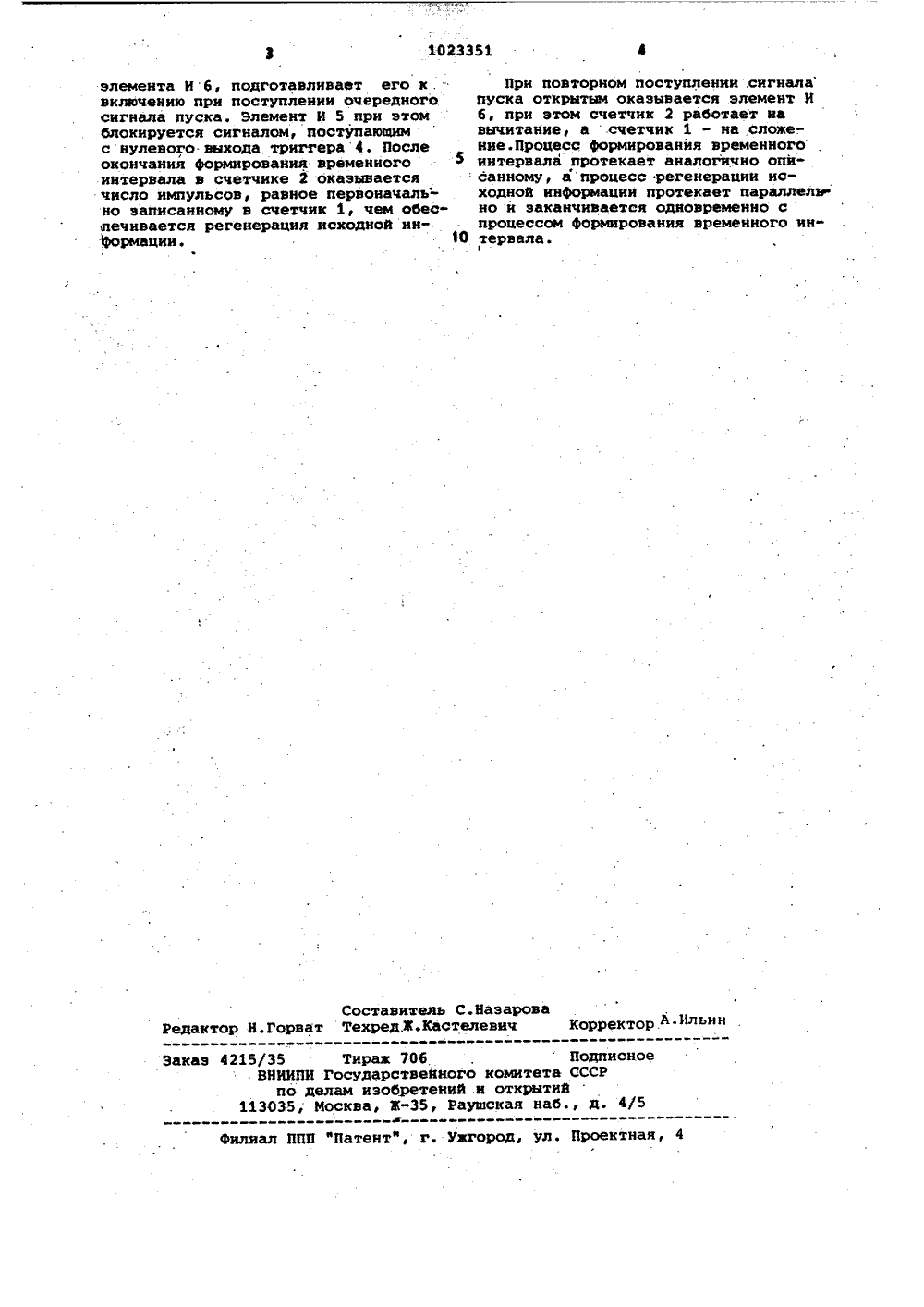

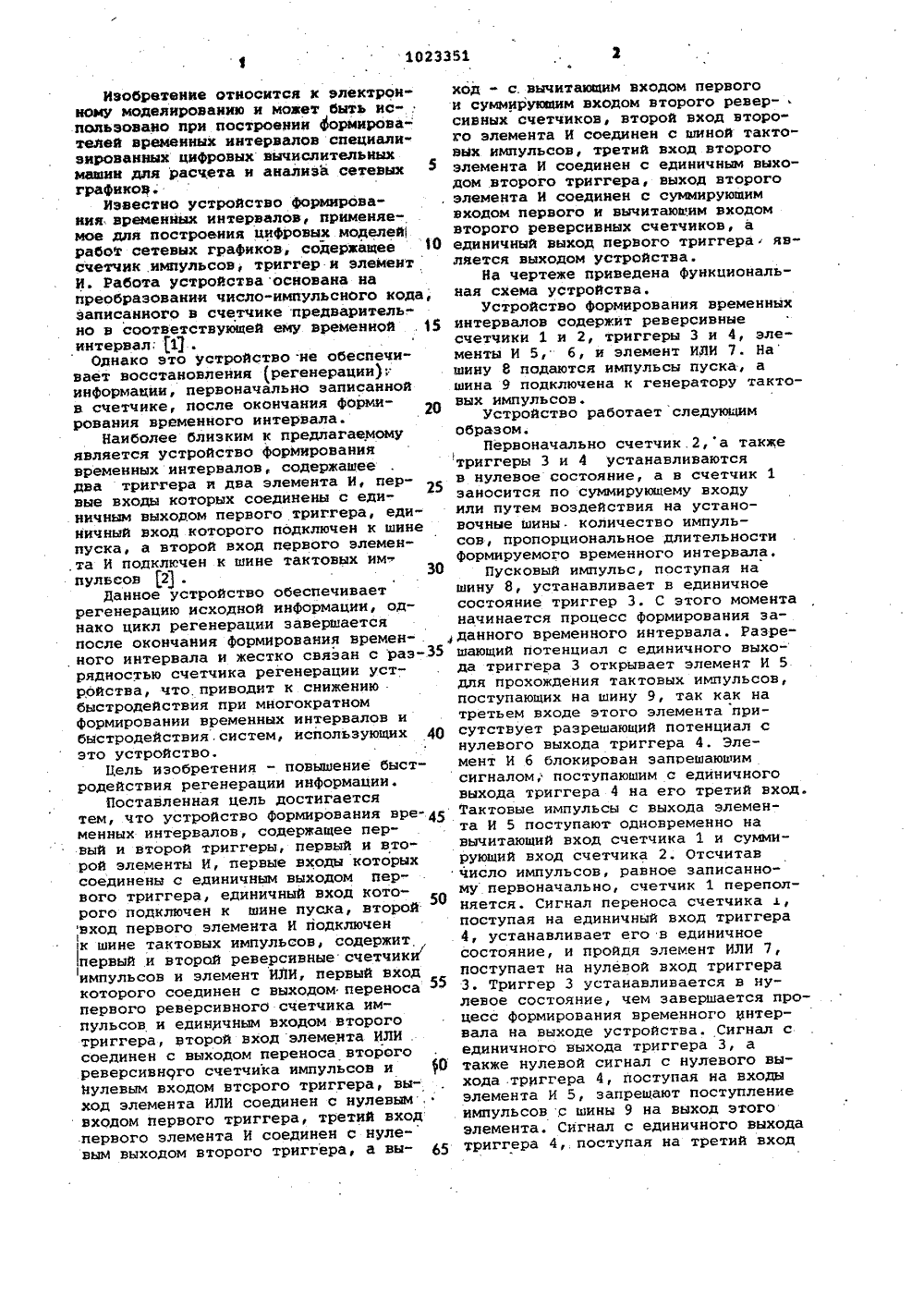

: Ъею ОПИСАНИЕ ИЗОБРЕТЕНИ ВУ КОМУ СВИДЕТЕЛ ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ 1(21) 3396572/18 24(56) 1. Авторское свидетельство СССРМ 211164, кл . 6 06 Г 15/20, 08.0268.2.Васильев В.В., Додонов А.Г;Гибридные модели задач оптимизации,Киев, фНаукова думка", 1974, с. 79,рис. 37 (прототип.(54)(57) УСТРОЙСТВО ФОРМИРОВАНИЯ ВРЕМЕННЫХ ИНТЕРВАЛОВ, содержащее первыйи второй триггеры, первый и второйэлементы И, первые входы которыхсоединены с единичным выходом первого триггера, единичный вход кото.рого подключен к шине пуска а второй вход первого элемента И подключен к шине тактовыхфимпульсов, о тл и ч а ю щ е е с я тем, что, сцелью повышения быстродействия регенерации информации, оно содержит 1023351 А первый и второй реверснвные счетчики и элемент ИЛИ,первый вход кото". рого соединен с выходом переноса первого реверсивного счетчика и единичным входом второго триггера, второй вход элемента ИЛИ соединен с выходом переноса второго реверсивного счетчика и нулевым входом второго триггера, выход элемента ИЛИ соединен с нулевым входом первого триггера, третий вход первого элемента И соединен с нулевым выходом второго триггера, а выход - с вычитанаим входом первого и суммирующим входом второго реверсивных счетчиков,.второй вход второго элемента И соединен с шиной тактовых импуль-сов, третий вход второго элемента И соединен с единичным выходом второго триггера, выход второго элемента И соединен с суммирующим входом первого и вычитающим входомвторого реверсивных сигналов, а единичный выход первого триггера является выходом устройства.Изобретение относится к электронному модвяированию и может быть ис; пользовано при построении формирователей временных интервалов специализированных цифровых вычислительных машин для расчета и анализа сетевых графиков.Известно устройство Формирования. временных интервалов, применяемое для построения цифровых моделей работяг сетевых граФиков, содержащее 10 счетчик импульсов, триггер и элемент И. Работа устройства основана на преобразовании число-импульсного крда, записанного в счетчике предваритель" но в соответствующей ему временной . 15 интервал; Щ .Однако зто устройство .не обеспечивает восстановления регенерации) информации, первоначально записанной в счетчике, после окончания форми рования временного интервала.Наиболее близким к предлагаемому является устройство формирования временных интервалов, содержащее два триггера и два элемента И, первые входы которых соединены с единичным выходом первого триггера, единичный вход которого подключен к шине пуска, а второй вход первого элемен.та И подключен к шине тактовых им. пульсов 2 .30Данное устройство обеспечивает регенерацию исходной информации, однако цикл регенерации завершается после окончания формирования времен" . ного интервала и жестко связан с разрядностью счетчика регенерации устройства, что приводит к снижению быстродействия при многократном формировании временных интервалов и быстродействия, систем, использующих 40 это устройство.Цель изобретения - повышение быстродействия регенерации информации.Поставленная цель достигается тем, что устройство Формирования вре менных интервалов, содержащее пер" вый и второй триггеры, первый и второй элементы И, первые входы которых соединены с единичным выходом первого триггера, единичный вход которого подключен к шине пуска, второй вход первого элемента И подключен к шине тактовых импульсов, содержит первый и второй реверсивные счетчики импульсов и элемент ИЛИ, первый вход которого соединен с выходом, переноса 55 первого реверсивного счетчика импульсов и единичным входом второго триггера, второй вход элемента ИЛИ соединен с выходом переноса второго реверсивного счетчика импульсов и 0 нулевым входом второго триггера, вы" ход элемента ИЛИ соединен с нулевым . входом первого триггера, третий вход первого элемента И соединен с нулевым выходом второго триггера, а вы ход - с. вычитающим входом первогои суммирующим входом второго реверсивных счетчиков, второй вход второго элемента И соединен с шиной тактовых импульсов, третий вход второгоэлемента И соединен с единичным выходом второго триггера, выход второго, элемента И соединен с суммирующимвходом первого и вычитающим входомвторого реверсивных счетчиков, аединичный выход первого триггера является выходом устройства.На чертеже приведена функциональная схема устройства.Устройство формирования временныхинтервалов содержит реверсивныесчетчики 1 и 2, триггеры 3 и 4, элементы И 5, 6, и элемент ИЛИ 7. Нашину 8 подаются импульсы пуска, ашина 9 подключена к генератору тактовых импульсов.Устройство работает следующимобразом,Первоначально счетчик.2,а такжетриггеры 3 и 4 устанавливаютсяв нулевое состояние, а в счетчик 1заносится по суммирующему входуили путем воздействия на установочные шины. количество импульсов, пропорциональное длительностиформируемого временного интервала,Пусковый импульс, поступая нашину 8, устанавливает в единичноесостояние триггер 3. С этого моментаначинается процесс формирования заданного временного интервала. Разрешающий потенциал с единичного выхо-да триггера 3 открывает элемент И 5для прохождения тактовых иьнульсов,поступающих на шину 9, так как натретьем входе этого элемента присутствует разрешающий потенциал снулевого выхода триггера 4. Элемент И б блокирован запрещающимсигналом; поступающим с единичноговыхода триггера 4 на его третий вход.Тактовые импульсы с выхода элемента И 5 поступают одновременно навычитающий вход счетчика 1 и суммирующий вход счетчика 2. Отсчитавчисло импульсов, равное записанному первоначально, счетчик 1 переполняется. Сигнал переноса счетчикапоступая на единичный вход триггера4, устанавливает его в единичноесостояние, и пройдя элемент ИЛИ 7,поступает на нулевой вход триггера3. Триггер 3 устанавливается в нулевое состояние, чем завершается процесс формирования временного интервала на выходе устройства. Сигнал сединичного выхода триггера 3, атакже нулевой сигнал с нулевого выхода триггера 4, поступая иа входыэлемента И 5, запрещают поступлениеимпульсов,с шины 9 на выход этогоэлемента. Сигнал с единичного выходатриггера 4, поступая на третий входЭаказ 4215/35 Тираж 706 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, 3-35, Раувская наб., д. 4/5 е Ю еФилиал ППП фПатентф, г. ужгород, ул. Проектная, 4элемента И б, подготавливает его к . -включению прн поступлении очередногосигнала пуска. Элемент И 5 при этомблокируется сигналом, поступающимс нулевого выхода, триггера 4. Послеокончания формирования временногоинтервала в счетчике 2 оказываетсячисло импульсов, равное первоначально записанному в счетчик 1, чем обеспечивается регенерация исходной информации. 6 Прн повторном поступлении .сигнала Пуска открытыа оказывается элемент И б, при этом счетчик 2 работает на вычитание, а .счетчик 1 - на сложе. ние.Процесс формирования временного интервала протекает аналогично описанному, а процесс регенерации исходной информации протекает параллели но и заканчиваетея одновременно с процессом формирования временного интервала.1
