Превентор

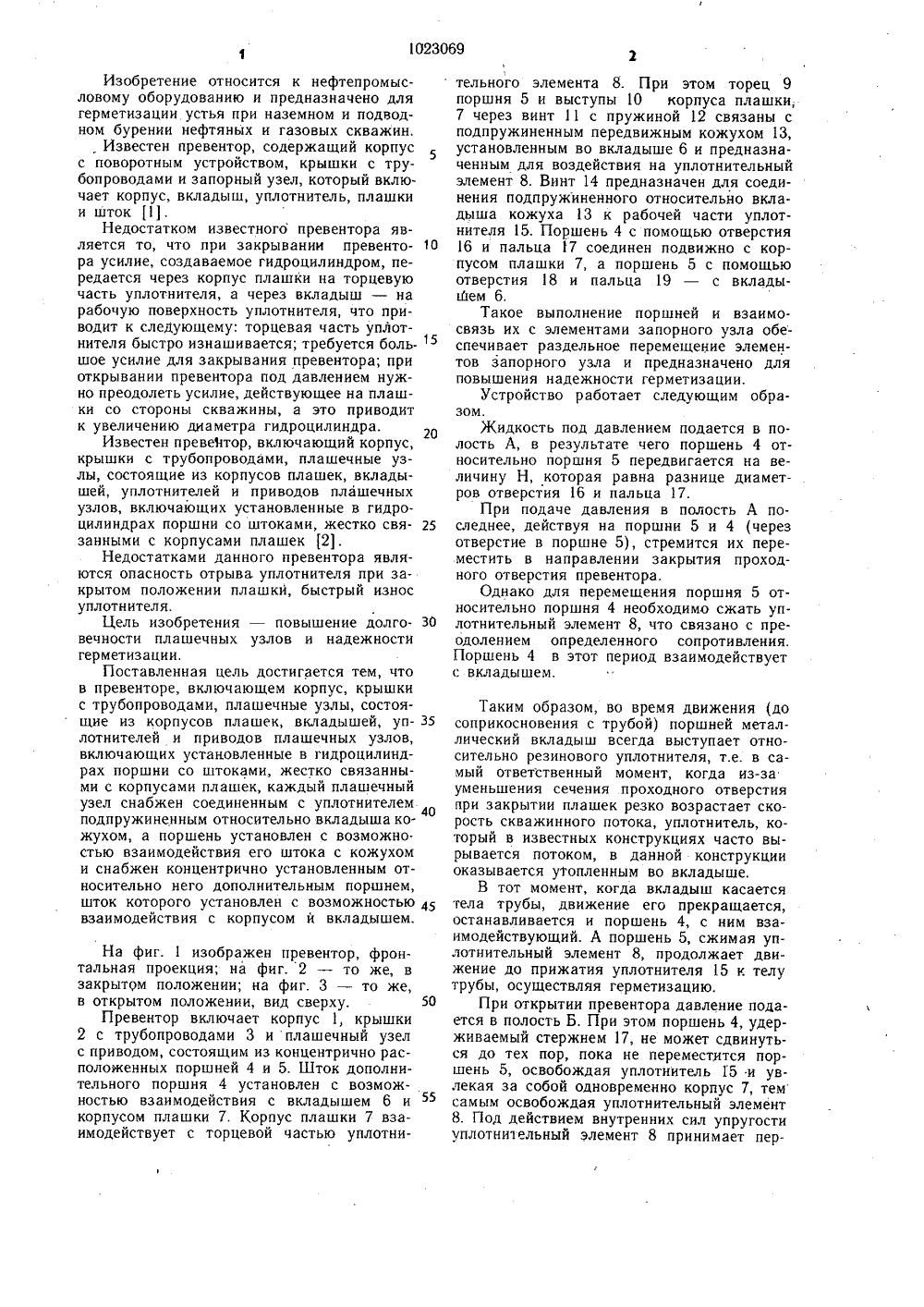

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХ А СПУБЛИК з(50 Е 21 ВЗ ОПИСАНИЕ ИЗОБРЕ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ фре и 1974 -ССР973 (проОСУДАРСТВЕНКЫЙ КОМИТЕТ СССРпО делАм изОБРетекий и ОткРытии(54)(57) ПРЕВЕНТОР, включающий корпус, крышки с трубопроводами, плашечные узлы, состоящие из корпусов плашек, вкла,.ЯО 102306 дышей, уплотнителей и приводов плашечных узлов, включающих установленные в гидро- цилиндрах поршни со штоками, жестко связанными с корпусами плашек, отличающийся тем, что, с целью повышения долговечности плашечных узлов и надежности герметизации, каждый плашечный узел снабжен соединенным с уплотнителем нодпружиненным относительно вкладыша кожухом, а поршень установлен с возможностью взаимодействия его штока с кожухом и снабжен концентрично установленным относительно него дополнительным поршнем: шток которого установлен с возможностью взаимодействия с корпусом и вкладышем.1023069тельного элемента 8. При этом торец 9поршня 5 и выступы 10 корпуса плашки, 7 через винт 11 с пружиной 12 связаны с подпружиненным передвижным кожухом 13, установленным во вкладыше 6 и предназначенным для воздействия на уплотнительный элемент 8. Винт 14 предназначен для соединения подпружиненного относительно вкладыша кожуха 13 к рабочей части уплотнителя 15. Поршень 4 с помощью отверстия 16 и пальца 17 соединен подвижно с корпусом плашки 7, а поршень 5 с помощью отверстия 18 и пальца 19 - с вкладышем 6.Такое выполнение поршней и взаимосвязь их с элементами запорного узла обеспечивает раздельное перемещение элементов запорного узла и предназначено для повышения надежности герметизации.Устройство работает следующим образом.Жидкость под давлением подается в полость А, в результате чего поршень 4 относительно поршня 5 передвигается на величину Н, которая равна разнице диаметров отверстия 16 и пальца 17.При подаче давления в полость А последнее, действуя на поршни 5 и 4 (через отверстие в поршне 5), стремится их переместить в направлении закрытия проходного отверстия превентора.Однако для перемещения поршня 5 относительно поршня 4 необходимо сжать уплотнительный элемент 8, что связано с преодолением определенного сопротивления.Поршень 4 в этот период взаимодействует с вкладышем. 50 55 Изобретение относится к нефтепромысловому оборудованию и предназначено для герметизации устья при наземном и подводном бурении нефтяных и газовых скважин,Известен превентор, содержащий корпус с поворотным устройством, крышки с трубопроводами и запорный узел, который включает корпус, вкладыш, уплотнитель, плашки и шток 1 .Недостатком известного превентора является то, что при закрывании превенто ра усилие, создаваемое гидроцилиндром, передается через корпус плашки на торцевую часть уплотнителя, а через вкладыш - на рабочую поверхность уплотнителя, что приводит к следующему: торцевая часть уплотнителя быстро изнашивается; требуется боль шое усилие для закрывания превентора; при открывании превентора под давлением нужно преодолеть усилие, действующее на плашки со стороны скважины, а это приводит к увеличению диаметра гидроцилиндра.Известен превеМтор, включающий корпус, крышки с трубопроводами, плашечные узлы, состоящие из корпусов плашек, вкладышей, уплотнителей и приводов плашечных узлов, включающих установленные в гидроцилиндрах поршни со штоками, жестко связанными с корпусами плашек 2.Недостатками данного превентора являются опасность отрыва уплотнителя при закрытом положении плашки, быстрый износуплотнителя,Цель изобретения - повышение долговечности плашечных узлов и надежностигерметизации.Поставленная цель достигается тем, чтов превенторе, включающем корпус, крышкис трубопроводами, плашечные узлы, состоящие из корпусов плашек, вкладышей, уплотнителей и приводов плащечных узлов,включающих установленные в гидроцилиндрах поршни со штоками, жестко связанными с корпусами плашек, каждый плашечныйузел снабжен соединенным с уплотнителемподпружиненным относительно вкладыша кожухом, а поршень установлен с возможно.стью взаимодействия его штока с кожухоми снабжен концентрично установленным относительно него дополнительным поршнем,шток которого установлен с возможностью 45взаимодействия с корпусом и вкладышем. На фиг. 1 изображен превентор, фронтальная проекция; на фиг. 2 - то же, в закрытрм положении; на фиг. 3 - то же, в открытом положении, вид сверху,Превентор включает корпус 1, крышки 2 с трубопроводами 3 и плашечный узел с приводом, состоящим из концентрично расположенных поршней 4 и 5. Шток дополнительного поршня 4 установлен с возможностью взаимодействия с вкладышем 6 и корпусом плашки 7. Корпус плашки 7 взаимодействует с торцевой частью уплотниТаким образом, во время движения (до соприкосновения с трубой) поршней металлический вкладыш всегда выступает относительно резинового уплотнителя, т.е. в самый ответственный момент, когда из-за уменьшения сечения проходного отверстия при закрытии плашек резко возрастает скорость скважинного потока, уплотнитель, который в известных конструкциях часто вырывается потоком, в данной конструкции оказывается утопленным во вкладыше.В тот момент, когда вкладыш касается тела трубы, движение его прекращается, останавливается и поршень 4, с ним взаимодействующий. А поршень 5, сжимая уплотнительный элемент 8, продолжает движение до прижатия уплотнителя 15 к телу трубы, осуществляя герметизацию.При открытии превентора давление подается в полость Б. При этом поршень 4, удерживаемый стержнем 17, не может сдвинуться до тех пор, пока не переместится поршень 5, освобождая уплотнитель 15 и увлекая за собой одновременно корпус 7, тем самым освобождая уплотнительный элемент 8. Под действием внутренних сил упругости уплотнительный элемент 8 принимает пер1023069 В 11 г 11 НИИПлиал аказ 4173/20 Тираж 603 ПодписноеП Патент, г, Ужгород, ул, Проектная вон ачальное (недеформирова нное) состояние. При этом теряетя герметичность между поверхностью корпуса превентора 1 и уплотнительным элементом 8, давление среды проникает за плашку и она оказывается уравновешенной. Для дальнейшего перемещения плашки в крайнее положение На открытие необходимо практически усилие только для преодоления сил трения в уплотнениях поршня. Движущийся поршень 5 потянет за собой уплотнитель и кожух до полного открытия 10 превентора.Таким образом, предложенное конструктивное решение позволяет в момент перемещения плашки до крайних положений обеспечить утопание резины во вкладыше, что и обуславливает повышение долговечности уплотнителя и надежности герметизации (исключена возможность вырыва резины в момент перемещения плашки на закрытие и срез его незащищенного слоя при герметизации вокруг трубы), что не обеспечивается ни в одной известной конструкции как плашечных, так и универсальных превенторов; обеспечить принудительную разгерметизацию плашки; а также сравнительно равномерное прижатие уплотнителя 15 к телу трубы за счет подпружиненных упоров.
