Способ регулирования расхода воздуха в системе аспирации с несколькими установками отбора воздуха и местными отсосами

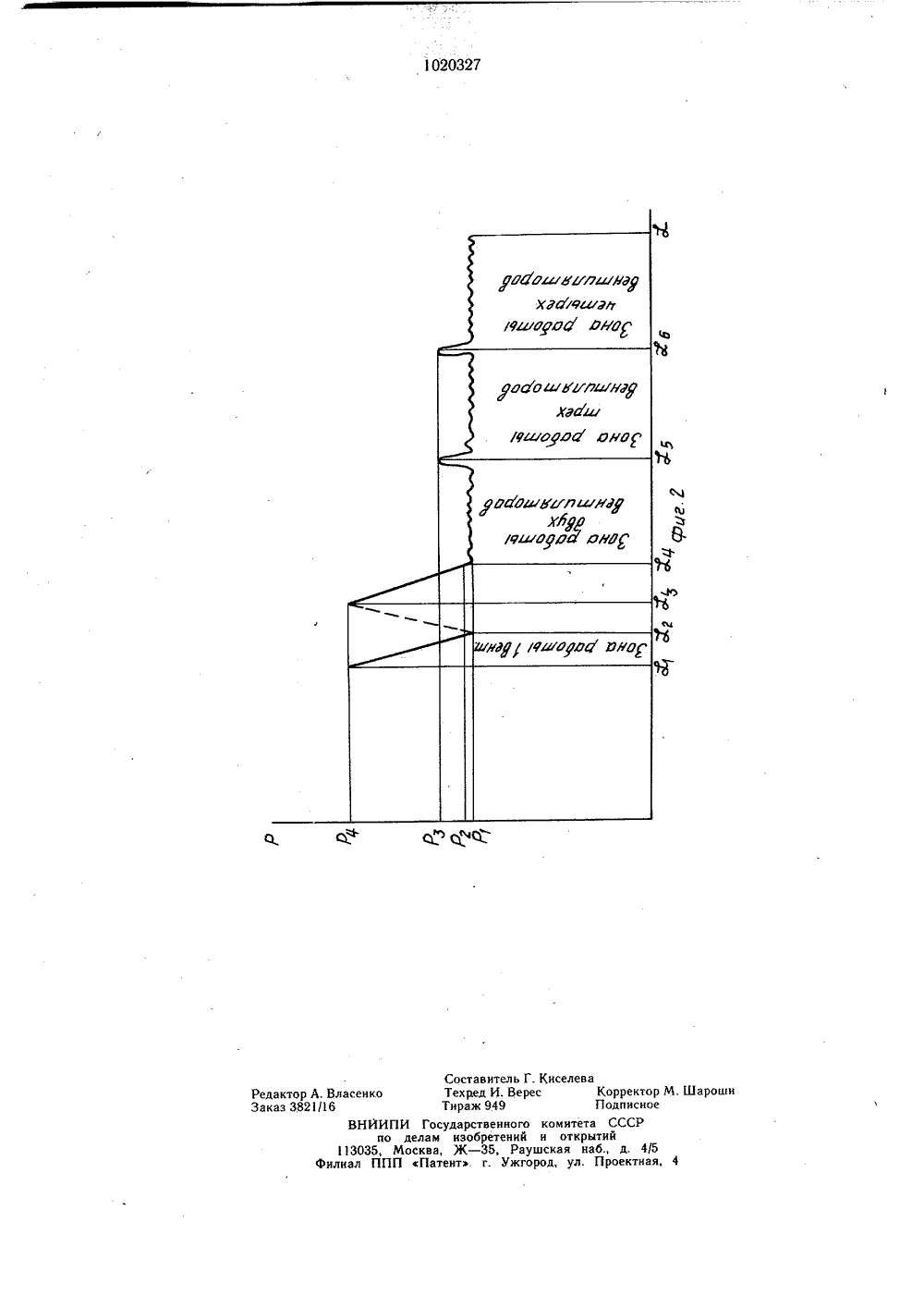

. ОПИСАНИЕ ИЗОБРЕТЕНИ АВТОРСКОМУ СВИДЕТЕЛЬСТВУ СР СЮ ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(71) Всесоюзный .научно-исследовательский институт охраны труда в г. Иваново (53) 621,867,82 (088,8)(56) 1. Авторское свидетельство СССР724413, кл. В 65 б 53/24, 1978 (прототип).(54) (57) СПОСОБ РЕГУЛИРОВАНИЯ РАСХОДА ВОЗДУХА В СИСТЕМЕ АСПИ РАЦИИ С НЕСКОЛЬКИМИ УСТАНОВКА МИ ОТБОРА ВОЗДУХА И МЕСТНЫМИ ОТСОСАМИ, заключающийся в том, что после включения или отключения местных отсосов поочередно включают или отключают установки отбора воздуха, отличающийся тем, что, с целью снижения энергетических затрат на аспирацию, после включения или отключения местных отсосов включение установок отбора воздуха начинают с одной из установок с одновременным изменением расхода отбираемого ею воздуха, после чего включают или отключают остальные установки, при этом расход воздуха в первой установке изменяют на величину, равную расходу воздуха во включаемой или отключаемой установке отбора воздуха.1Изобретение относится к пневмотранспорту, а именно к способу регулированиярасхода воздуха в системе аспирации с несколькими установками отбора воздуха иместными отсосами.Известен способ регулирования расходавоздуха в системе аспирации с несколькими установками отбора воздуха, заключающийся в том, что после включения или отключения местных отсосов поочередно включают или отключают установки отбра воздуха 11 .Указанную операцию производят в зависимости от достижения предельных значений изменения разрежения в коллекторе.При этом имеют место сверхнормативныерасходы воздуха в местных отсосах, затраты энергии на перемещение и подогрев илиохлаждение воздуха.Цель изобретения - снижение энергетических затрат на аспирацию.Поставленная цель достигается тем, чтосогласно способу регулирования расходавоздуха в системе аспирации с несколькимиустановками отбора воздуха и местнымиотсосами, заключающемуся в том, что послевключения или отключения местных отсосовпоочередно включают или отключают установки отбора воздуха, после включенияили отключения местных отсосов включениеустановок отбора воздуха начинают с одной из установок с одновременным изменением расхода отбираемого ею воздуха,после чего включают или отключают остальные установки, при этом расход воздухав первой установке изменяют на величину,равную расходу воздуха во включеннойили отключенной установке отбора воздуха.Способ осуществляется при работе системы.На фиг. 1 изображена схема системы,осуществляющей способ; на фиг. 2 - график изменений расхода воздуха в системев зависимости от давления в коллекторе,где по оси абсцисс отложены значения давления в коллекторе, а по оси ординат -расход воздуха в системе,Система состоит из коллектора 1, к которому присоединены транспортирующая(левая) установка и три установки отборавоздуха, выполненные одинаково и состоящие из вентиляторных установок 2. Онитрубопроводами 3 подсоединены к коллектору и циклонам 4. Две установки отборавоздуха снабжены обратными клапанами 5.К коллектору подсоединены ответвления 6, отсасывающие материал от технологического оборудования. На ответвленияхсмонтированы запорные клапаны 7, сблокированные с обслужививаемыми машина 020327 45 50 5 10 15 20 25 30 35 40 2ми. К коллектору также подсоединен датчик 8 давления, электрически связанный с регулирующим клапаном 9, смонтированным на одной (средней) установке отбора воздуха. Клапан содержит конечные выключатели 10 и 11, действующие в крайних положениях заслонки этого клапана.Регулирование расхода воздуха осуществляется следующим образом.Включается вентилятор транспортирующей (левой) установки. Он обеспечивает работу системы в точке Р 1,. При включении в работу оборудования открываются за порные клапаны 7. Растет расход воздуха в системе и падает разрежение в коллекторе по линии Р 1, - Р,1. В точке Р,1 датчик 8 давления, дает команду на включение средней установки отбора воздуха при не сколько приоткрытом клапане 9. Величина его открытия определяется нижней границей подачи вентилятора. Система переходит на режим работы в точке Р 1 з. При дальнейшем открывании ответвлений 6 растет производительность системы и падает разрежение в коллекторе по линии Р 1 - Р,14. При достижении разрежения Р, датчик 8 давления дает команду на приоткрывание регулирующего клапана 9. Процесс импульсного регулирования расхода воздуха продолжается до тех пор, пока заслонка не достигнет своего крайнего открытого положения. Она нажимает на конечный выклю. чатель 11, который включает вторую установку отбора воздуха. Одновременно замыкается контакт в цепи управления третьей установки отбора воздуха, подготавливая ее к включению при следующем достижении заслонкой, крайнего открытого положения.В период возрастания скорости вращения рабочего колеса вентилятора возрастает давление в коллекторе. Датчик давления дает команду на закрывание заслонки клапана 9.Так как в переходный период идут одно. временно два противоположных процесса регулирования, разрежение в коллекторе не превышает значения Рз, которое значи. тельно ниже Р . При закрывании клапанов 7 регулирование осуществляется в обратной последовательности.Использование изобретения сократит сверхнормативные расходы воздуха каждым местным отсосом. Соответственно сокращается потребность приточного воздуха, расход электрической энергии на его перемещение, тепловой энергии на подогрев в зимних условиях и затраты на кондиционирование и холодоснабжение в летних условиях в теплонапряженных цехах.Киселевс Шарошн 1303иал Составитель Г о Техред И. ВерТираж 949 ИПИ Государственного по делам изобретенийМосква, Ж - 35, Рау ППП Патент. г. Ужго Редактор А. ВласенЗаказ 3821/16ВН Корректор Подписноекомитета СССР и открытийская наб., д. 4/5 род ул Проектная
