Способ управления процессом жидкостной экстракции ароматических углеводородов

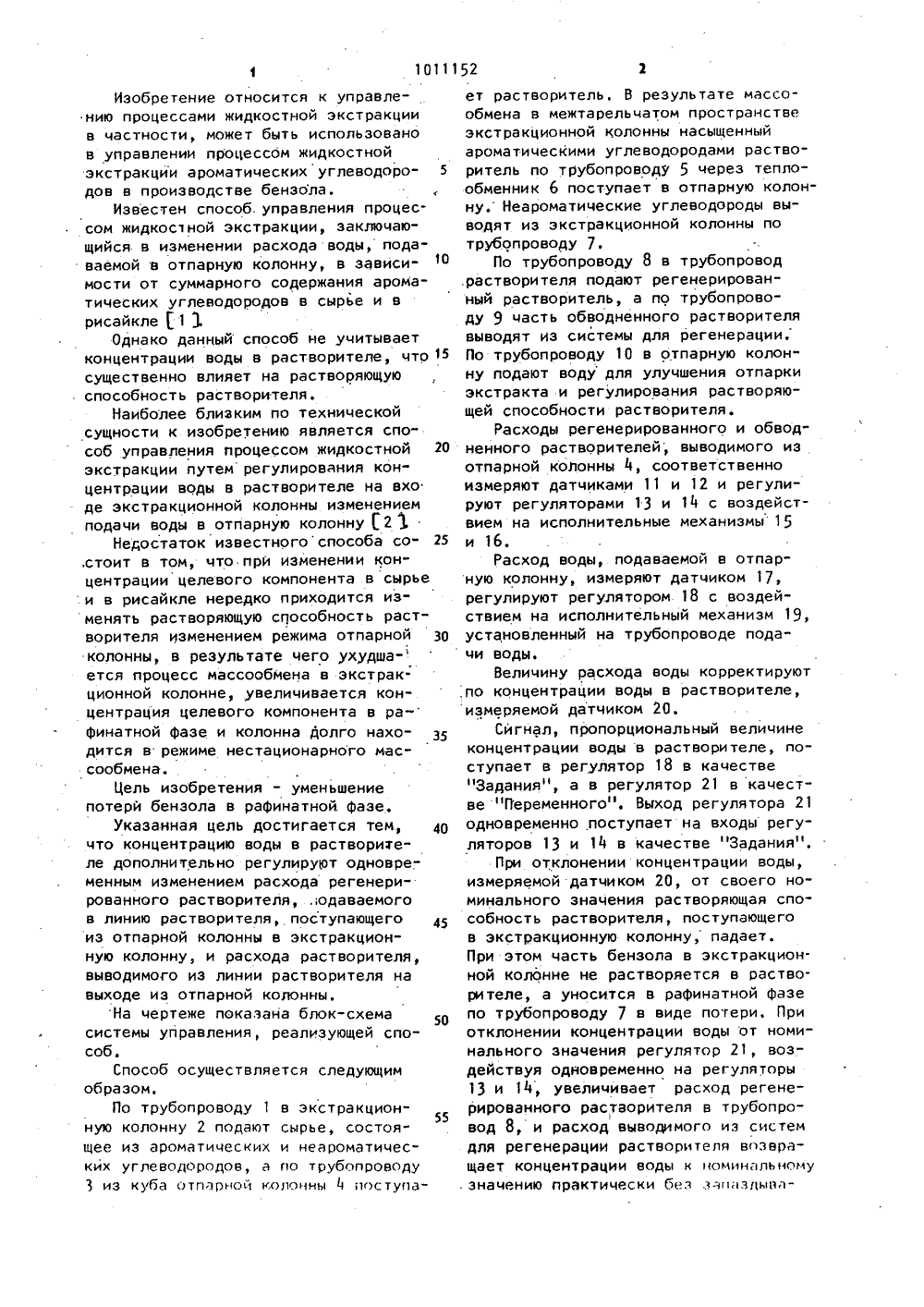

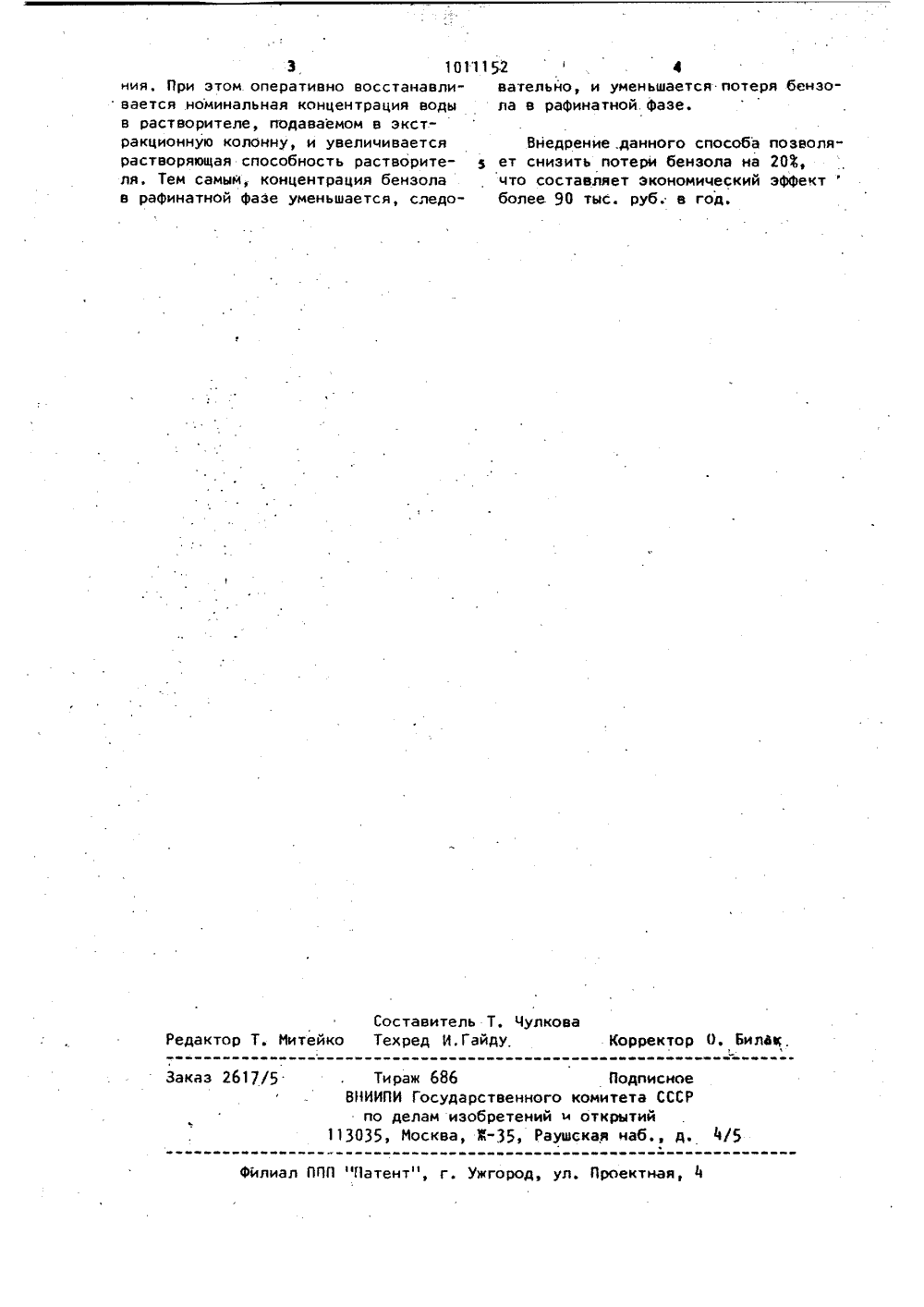

801011 СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК РЕТ ОУДАРСТВЕНКЫЙ КОМИТЕТ СССРО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПИЙ ПИСАНИЕ ИЗ К АВТОРСКОМУ СВИДЕТЕЛЬСТ(46) 15.04.83. Бюл. й 14(72) М.А. Мехтиев,. Ф.М. Садыхов, ,Н.С. Мамедов, Ш.К. Гачаев, М,Ш. Шу кюров и.ф.М. Абдуллаев(71) Научно.-исследовательский и про .ектный институт по комплексной авто матизации нефтяной и химической про мышленности.(54).(57) СПОСОБ УПРАВЛЕНИЯ ПРОЦЕССОМ ЖИДКОСТНОЙ ЭКСТРАКЦИИ АРОМАТИЧЕСКИХ УГЛЕВОДОРОДОВ в производстве бензола путем регулирования концентрации воды в растворителе, подаваемом в экстракционную колонну, изменением рас хода воды, подаваемой в отпарную колонну, о т л и ч а ю щ и й с я тем, что, с целью уменьшения потери бензола в рафинатной фазе, выводимого из зкстрэкционной колонны, концентрацию воды в растворителе дополнительно регулируют одновременным изменением . расхода генерированного растворителя, :выводимого из линии растворителя на выходе из отпарной колонны.Изобретение относится к управлению процессами жидкостной экстракции в частности, может быть использовано в управлении процессом жидкостной экстракции ароматических углеводоро дов в производстве бензола.Известен способ. управления процессом жидкос 1 ной экстракции, заключающийся в изменении расхода воды, подаваемой в отпарную колонну, в зависимости от суммарного содержания ароматических углеводородов в сырье и в рисайкле 1 1 ЪОднако данный способ не учитывает концентрации воды в растворителе, что 15 существенно влияет на растворяющую способность растворителя.Наиболее близким по технической сущности к изобретению является способ управления процессом жидкостной 20 экстракции путем регулирования кон" центрации воды в растворителе на вхо де экстракционной колонны изменением подачи воды в отпарную колонну2 1Недостаток известногоспособа со .стоит в том, что при изменении концентрации целевого компонента в сырье и в рисайкле нередко приходится из" менять растворяющую способность растворителя изменением режима отпарной З 0 колонны, в результате чего ухудша- ется процесс массообмена в экстракционной колонне, увеличивается концентрация целевого компонента в ра- финатной фазе и колонна долго находится в режиме нестационарного массообмена.Цель изобретения - уменьшение потери бензола в рафинатной. Фазе,Указанная цель достигается тем, 40 что концентрацию воды в растворителе дополнительно регулируют одновременным изменением расхода регенерированного растворителя, .;сдаваемого в линию растворителя, поступающего 45 из отпарной колонны в экстракционную колонну, и расхода растворителя, выводимого из линии растворителя на выходе из отпарной колонны.На чертеже показана блок-схема системы управления, реализующей способ.Способ осуществляется следующим образом.По трубопроводу 1 в экстракцион 55 ную колонну 2 подают сырье, состоящее из ароматических и неароматических углеводородов, а по трубопроводу 3 из куба отпарной колонны ч поступает растворитель, В результате массообмена в межтарельчатом пространствеэкстракционной колонны насыщенныйароматическими углеводородами растворитель по трубопроводу 5 через теплообменник 6 поступает в отпарную колонну, Неароматические углеводороды выводят из экстракционной колонны потрубопроводу 7,По трубопроводу 8 в трубопровод.растворителя подают регенерированный растворитель, а по трубопроводу 9 часть обводненного растворителявыводят из системы для регенерации,По трубопроводу 10 в отпарную колонну подают воду для улучшения отпаркиэкстракта и регулирования растворяющей способности растворителя.Расходы регенерированного и обводненного растворителей; выводимого изотпарной колонны 4, соответственноизмеряют датчиками 11 и 12 и регулируют регуляторами 13 и 14 с воздействием на исполнительные механизмы 15и 16.Расход воды, подаваемой в отпарную колонну, измеряют датчиком 17,регулируют регулятором 18 с воздействием на исполнительный механизм 19,установленный на трубопроводе подачи воды.Величину расхода воды корректируютпо концентрации воды в растворителе,измеряемой датчиком 20.Сигнал, пропорциональный величинеконцентрации воды в растворителе, поступает в регулятор 18 в качестве"Задания", а в регулятор 21 в качестве "Переменного". Выход регулятора 21одновременно, поступает на входы регуляторов 13 и 14 в качестве "Задания".При отклонении концентрации воды,измеряемой датчиком 20, от своего номинального значения растворяющая способность растворителя, поступающегов экстракционную колонну, падает,При этом часть бензола в экстракционной колонне не растворяется в растворителе, а уносится в рафинатной фазепо трубопроводу 7 в виде потери. Приотклонении концентрации воды от номинального значения регулятор 21, воздействуя одновременно на регуляторы13 и 14, увеличивает расход регенерированного растворителя в трубопровод 8, и расход выводимого из системдля регенерации растворителя возвращает концентрации воды к номинальномузначению практически без запазпываМ т Ииттют ттетют ЮюЮюШФ втее Заказ 2617/5 Тираж 686 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 1/5Филиал ППП "Патент", г. Ужгород, ул. Проектная,3 1011 1 ния, При этом оперативно восстанавливается .номинальная концентрация воды в растворителе, подаваемом в экстракционную колонну, и увеличивается растворяющая способность растворителя, Тем самым, концентрация бензола в рафинатной фазе уменьшается, следовательйо, и уменьшается потеря бензола в рафинатной. фазе. Внедрение, данного способа позволяет снизить потери бензола на 20,что составляет экономический эффект "более 90 тыс. руб. в год,
