Способ получения сложно-смешанного удобрения, содержащего микроэлементы

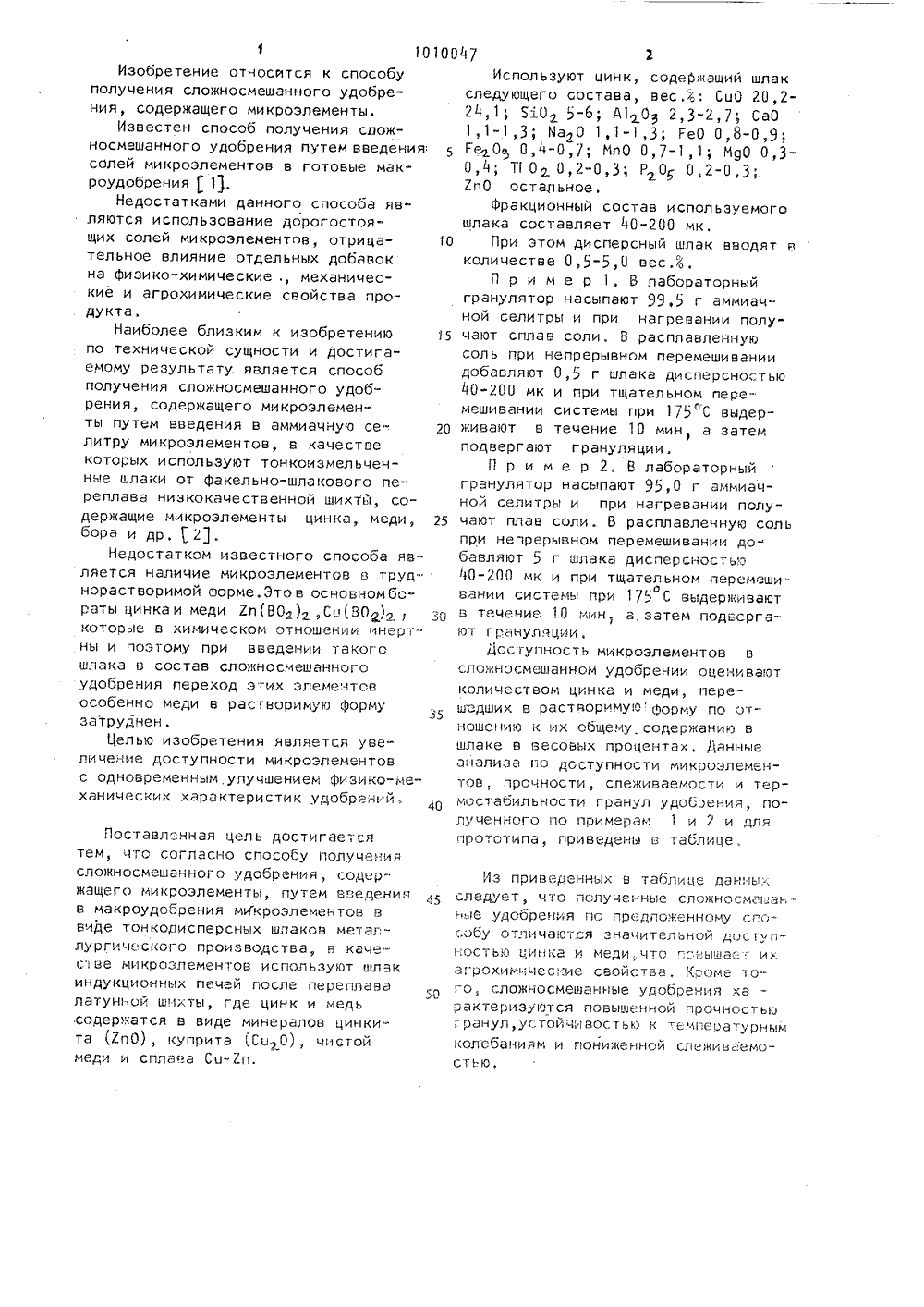

(511 С 05 О 9/02 ОСУДАРСТВЕННЫЙ КОМИТЕ О ДЕЛАМ ИЗОБРЕТЕНИЙ И О ПИСАНИЕ ИЗОБРЕТЕНИ ВПрийм Городний, Янулис,ль А. Ф.МоТ. И,Богомаз рудового Крас йственная ака ология мине ч.2. 19/4,льство ССС02, 1980.(71) Украинская орденаного Знамени сельскохоздемия(54).(57) 1. СПОСОБ ПОЛУЧЕНИЯ СНОЖНОСМЕыАННОГО УДОБРЕНИЯ, содержащего микроэлементы, путем введения в макроудобрения микроэлементов в виде тонкодисперсных шлаков металлургического производства, о т л и ч а ющ и й с я тем, что, с целью увеличения доступности микроэлементов с одновременным улучшением Физико-.механических характеристик удобрений, и качестве микроэлементов используют шлак индукционных печей после переплава латунной шихты.2. Способ по и.1, о т л и ч а ющ и й с я тем, что фракционный состав частиц используемого шлака составляет 40-200 мк.3. Способ по и. 1, о т л и ч а ющ ий ся тем,что дисперсныйшлак вводят в количестве 0,5-5,0 вес.ФИзобретение относятся к способуполучения сложносмешанного удобрения, содержащего микроэлементы,Известен способ получения сдожносмешанного удобрения путем введениясолей микроэлементов в готовые макроудобрения1 З.Недостатками данного способа являются использование дорогостоящих солей микроэлементов, отрицательное влияние отдельных добавокна Физико-химические ., механические и агрохимические свойства продукта.Наиболее близким к изобретениюпо технической сущности и достигаемому результату является способполучения сложносмешанного удобрения, содержащего микроэлементы путем введения в аммиачную селитру микроэлементов, в качествекоторых используют тонкоизмельценные шлаки от Факельно-шлакового переплава низкокачественной шихть, содержащие микроэлементы цинка, меди,бора и др, 2"1,Недостатком известного способа является наличие микроэлементов в труднорастворимой форме,Этов осноьномбсраты цинка и меди Еп ВО), Св30,2)р, скоторые в химическом отношении инерны и поэтому при введении такогошлака в состав сложносмешанногоудобрения переход этих элементовособенно меди в растворимую Формузатруднен.Целью изобретения является увеличение доступности микроэлементовс одновременным улуцшением физико-механических характеристик удобрений,Поставленная цель достигается тем, цто согласно способу полуцения сложносмешанного удобрения, содержащего микроэлементы, путем введения в макроудобрения микроэлементов в виде тонкодисперсных шлаков металлургического производства, в кацес ве микроэлементов используют шлак индукционных печей после переплава латунной шцхты, где цинк и медь :содержатся в виде минералов цинкита (7 пО), куприта СцО), чистой меди и сплава Сип. 5 10 15 20 25 30 35 40 Используют цинк, содержащий шлакследующего состава, вес.Ф: СцО 20,22 ч,1; 50 5-6; А 1,2 0 2,3-2,7; СаО1,1 - 1,3; йа 20 1,1-1,3; ГеО 0,8-0,9,Ге Ол, О,ч,/; ИПО От 7-1,1 И 90 0,30,4; Т 1 О 0,2-0,3; РО 0,2-0,3,ЕпО остальное.Фракционный состав используемогошлака составляет ч 0-200 мк,При этом дисперсный шлак вводят вколичестве 0,9-5,0 вес.3,П р и м е р 1, В лабораторныйгранулятор насыпают 99,5 г аммиачной селитры и при нагревании получают сплав соли. В расплавленнуюсоль при непрерывном перемешиваниидобавляют 0,9 г шлака дисперсностью40-200 мк и при тщательном перемешивании системы при 175 С выдерживают в течение 10 мин а затемподвергают грануляции,П р и и е р 2. В лабораторныйгранулятор насыпают 99,0 г аммиацной селитры и при нагревании получают плав соли. В расплавленную сольпри непрерывном перемешивании до"бавляют 5 г шлака дисперсностью10-200 мк и при тщательном перемеши.оьании системы при 175 С выдерживаютв течение 10 мин, а затем подвсргают гр.нупяции.Доступность микроэлементов всложносмешанном удобрении оцениваютколицеством цинка и меди, перешедших в растворимую форму по отношению к их общему содержанию вшлаке в весовых процентах. Данныеанализа по доступности микроэлементов, прочности, слеживаемости и термостабильности гранул удобрения, полученного по примерам 1 и 2 и дляпрототипа, приведены в таблице,Из приведенных в таблице данных следует, что полученные сложносма анные удоорения по предложенному способу отличаются значительной доступностью цинка и меди.,цто говышае:- их агрохимические свойства, (роме з ого, сложносмешанные удобрения ха рактеризуются повышенной процностью ;.ранул,устойчивостью к емпературным колебаниям и пониженной слеживаемо1010047 Слеживаеиость,кг/си ф Прочностьгранул,г/гранулу Пример 1. 2 п Сц Предлагаемый1 64,0 26,4 410 62 630 9,6 40,3 2,4 Редактор А. Гулько Заказ 2397/9 Тираж 432 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб д, 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная,Прототиппри0,5 весАшлака Прототип,при5 весАшлака Количествомикроэлементов, перешедших в растворимуюФорму, от их об- щего содержания в шлаке, вес. 4ф ТермостабильностьР количество разрушенных гранул, Ф, после -200 циклов нагрев-охлаждение 20 д 60 С Составитель Т. ДокшинаТехредК.Мыцьо Корректор Е. Рошко
