Система управления гидравлическим прессом

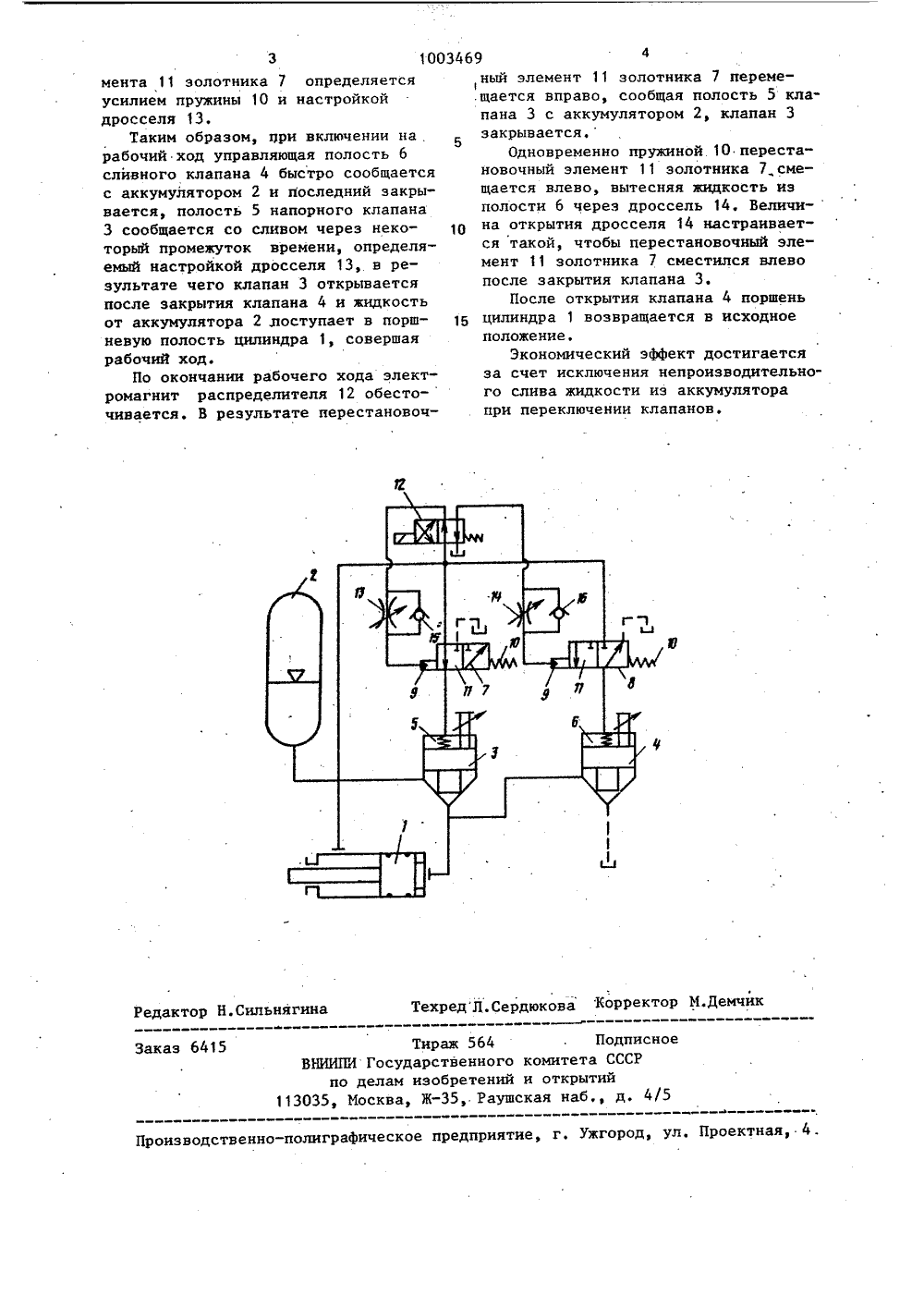

СОЮЗ СОВЕТСНИХСОЭВГМСЪНЕСКИ КРЕСПУЬЛИН 469 9 ( ов И ЕТ УДАРСТВЕННЫЙ КОМИТЕТ СССРДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЮ ОПИСАНИЕ И ВТОРСКОМУ СВИДЕ(21) 3278246/25-27(54)(57) СИСТЕМА УПРАВЗЖНИЯ ГИДРАВ, ЛИЧЕСКИМ ПРЕССОМ, содержащая исполнительный цилиндр, соединенный гидро- линиями через напорный и сливной клапаны с управляющими полостями соответственно с аккумулятором и сливной магистралью, а также соединенный своим входом с аккумулятором двухпозицнонный четырехходовой распределительдля переключения клапанов, о т л ич а ю щ а я с я тем, что, с цельюповышения производительности и КПДпресса эа счет исключения. потери жидкости в аккумуляторе при переключении клапанов, она снабжена двумяблоками задержки в виде напорного зпотника с управляющей полостью, обратного клапана и дросселя, при этомуправляющие полости клапанов соединены с аккумулятором через напорныезолотники, а выходы двухпозиционнограспределителя соединены через дроссели и обратные клапаны с управляющей,полостью напорных золотников.1003469 30 чего перестановочный элемент 11 золотника 7 находится в правом крайнем35 40 50 55 5 10 1 Г 20 25 управляющими полостями напорных золотников.Принципиальная схема системы управления представлена на чертеже.Система управления содержит исполнительный цилиндр 1, соединенный магистралями с аккумулятором 2 напор" ным 3 и сливным 4 клапанами. Управляющая полость 5 напорного клапана 3 и управляющая полость 6 сливного клапана 4 соединены гидролиниями через напорные золотники 7 и 8 с аккумулятором 2 и сливом. Каждый из напорных золотников 7 и 8 выполнен с управляющей полостью 9 и пружиной 10 для возврата в исходное положение перестановочного элемента (плунжера) 11.Полости 9 напорных золотников 7 и 8 распределителей магистралями соединены с двухпозиционным распределителем 12 через регулируемые дроссели 13 и 14 и обратные клапаны 15 и 16Система управления работает следующим образом,В исходном положении электромагнйт распределителя 12 выключен, и давление аккумулятора 2 поступает вуправляющую полость 9,в результате положении, а под действием пружины10 перестановочный элемент 11 золотника 8 распределителя находится в крайнем левом положении. При этом управляющая полость 5 напорного клапана 3 сообщена с аккумулятором 2,а надклапанная полость 6 сливногоклапана 4 соединена со сливом, в результате чего клапан 3 закрыт, клапан 4 открыт, а поршень цилиндра 1 занимает крайнее правое положение.При переключении распределителя 12 жидкость от аккумулятора 2 поступает через обратный клапан 16 и частично дроссель 14 в управляющую полость 9 золотника 8, в результатечего перестановочный элемент 11 смещается вправо, сообщая управляющую полость 6 сливного клапана 4 с аккумулятором 2, Клапан 4 закрывается.Одновременно управляющая полость 9 золотника 7 сообщается со сливом, его перестановочный элемент 11 под действием пружины 10 смещается влево, вытесняя жидкость из управляющей полости 9 через регулируемый дроссель 13 и распределитель 12 на слив. Скорость движения перестановочного эле100346941ный элемент 11 золотника 7 переме.щается вправо, сообщая полость 5 клапана 3 с аккумулятором 2, клапан 3закрывается,Одновременно пружиной. 10 перестановочный элемент 11 золотника 7 смещается влево, вытесняя жидкость изполости 6 через дроссель 14. Величина открытия дросселя 14 настраивается такой, чтобы перестановочный элемент 11 золотника 7 сместился влевопосле закрытия клапана 3.После открытия клапана 4 поршеньцилиндра 1 возвращается в исходноеположение.Экономический эффект достигаетсяза счет исключения непроизводительно"го слива жидкости из аккумуляторапри переключении клапанов. мента 11 золотника 7 определяется усилием пружины 10 и настройкой дросселя 13.Таким образом, цри включении на . рабочий ход управляющая полость 6 сливного клапана 4 быстро сообщается с аккумулятором 2 и последний закрывается, полость 5 напорного клапана 3 сообщается со сливом через неко торый промежуток времени, определяемый настройкой дросселя 13, в результате чего клапан 3 открывается после закрытия клапана 4 и жидкость от аккумулятора 2 лоступает в порш Б невую полость цилиндра 1, совершая рабочий ход.По окончании рабочего хода электромагнит распределителя 12 обесточивается. В результате нерестановочюкова ехредЛ ректор И.Демчик Редактор Н.Сильнягин Тираж 564 ВНИИПИ Государственного по делам изобретений 035, Москва, Ж, РаушПодпискомитета СССРи открытийкая наб д, 4 аз 641
