Способ сооружения трубы под насыпью
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

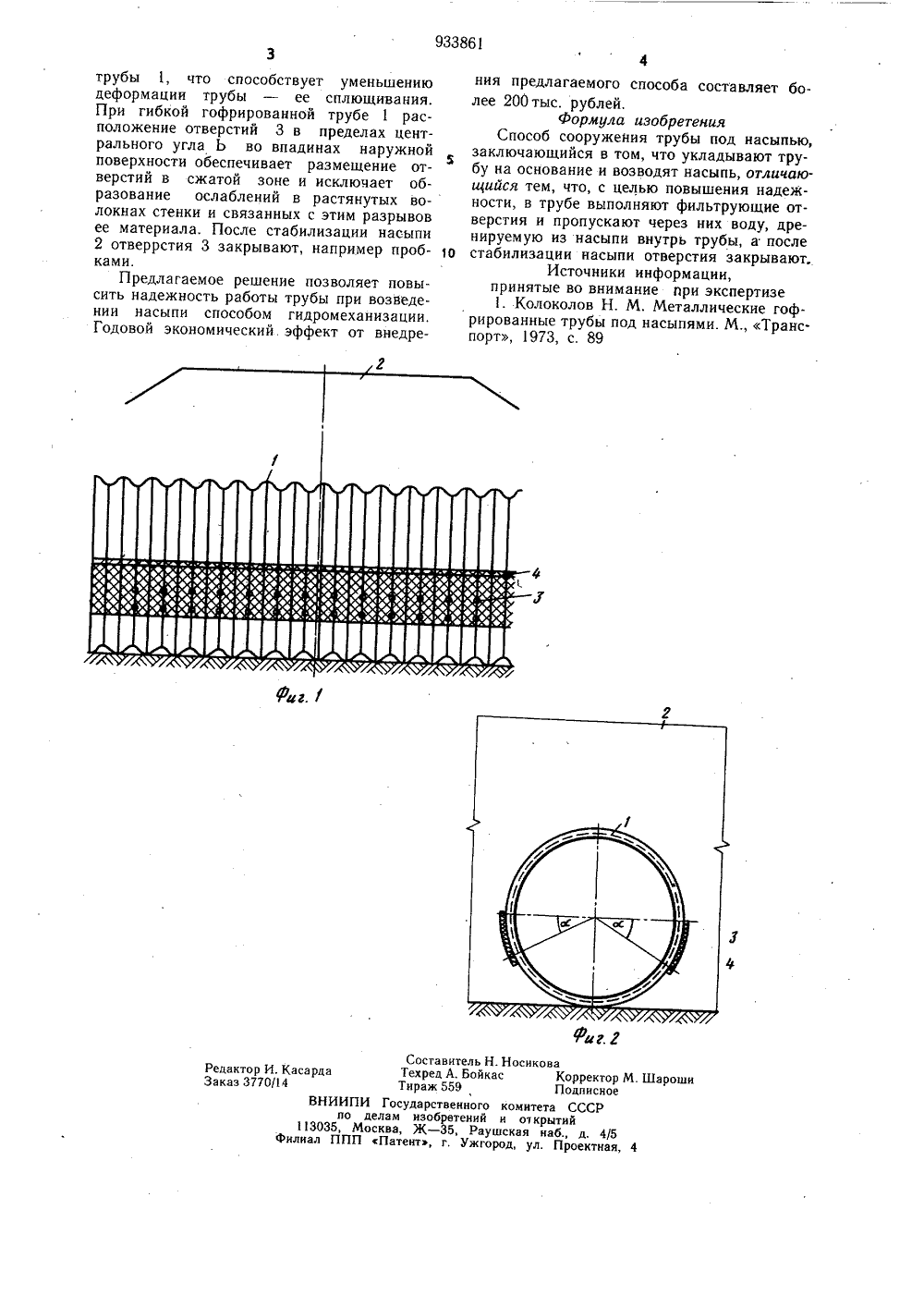

СКОМ лнительное к лено 21.11.80 нением заявк итет -иковано 07.0 опубликовани 2) Авторыизобретения аенко, А. С В(71) Заявитель Новосибирский филиал Всесоюзного научноовательского института транспортного строительств СПОСОБ СООРУЖЕНИЯ ТРУБЫ ПОД НАСЪПЬЮ 2 Изобретение относится к строительству водопропускных труб под насыпями железных и автомобильных дорог,Известен способ сооружения трубы под насыпью, заключающийся в том, что укладывают трубу на основание и возводят на сыпь. Надежность такой трубы обеспечивается за счет совместной работы гибкой конструкции и окружающего ее грунта насыпи при уплотнении его до заданной плотности 1.Однако при возведении насыпи способом гидромеханизации, достигнуть требуемую степень уплотнения грунта возле боковых поверхностей гибкой конструкции затруднительно. При высокой насыпи и длинной трубе в районе средней части трубы возможно образование застойных водяных мешков. 15Цель изобретения - повышение надежности.Указанная цель достигается тем, что в трубе выполняют фильтрующие отверстия и пропускают через них воду, дренируемую из насыпи внутрь трубы, а после стабилизации насыпи отверстия закрывают.На фиг. 1 изображена водопропускная труба под насыпью, поперечный разрез; на фиг. 2 - то же, продольный разрез. Водопропускную трубу под насыпью возводят следующим образом.Укладывают трубу 1 на основание. До воздения насыпи 2 по боковым сторонам гиб. кой гофрированной трубы 1 образуют отверстия 3 и перекрывают их водопроницаемым мелкопористым материалом 4, например, нетканым синтетическим полотном. После этого способом гидромеханизации возводят насыпь 2. Во время возведения и стабилизации насыпи 2 вода из нее через отверстия 3, перекрытые водопроницаемым мелкопорис. тым материалом 4, выходит внутрь трубы 1, играющей роль водоотстойного колодца. Увлекаемые водой мелкие частицы грунта задерживаются мелкопористымматериалом 4, По бокам трубы 1 вблизи отверстий 3, формируются зоны уплотненного грунта, обеспечивающие надежность работы трубы. Расположение отверстий 3 в поперечном сечении преимущественно на дуге с центральным углом 0(30 вниз от горизонтального диаметра трубы 1 улучшает условия ее статической работы. В частности, создается повышенный отпор грунта в местах, где возможны наибольшие горизонтальные перемещения стенки гибкой гофрированной933861 Составитель Н. Н Техред А. Бойкас Тираж 559 Государственного ко елам изобретений и сква, Ж - 35, Раушс Патент, г. Ужгород осиковаКорректор М.Подписноемитета СССРоткрытийкая наб, д. 4/5ул. Проектная, 4 Шарош Редактор И. Каса рда Заказ 3770/ 4 ВНИИПИ ио 3035, М филиал ПППтрубы 1, что способствует уменьшению деформации трубы - ее сплющивания. При гибкой гофрированной трубе 1 расположение отверстий 3 в пределах центрального угла Ь во впадинах наружной поверхности обеспечивает размещение отверстий в сжатой зоне и исключает образование ослаблений в растянутых волокнах стенки и связанных с этим разрывов ее материала. После стабилизации насыпи 2 отверрстия 3 закрывают, например пробками.Предлагаемое решение позволяет повысить надежность работы трубы при возведении насыпи способом гидромеханизации. Годовой экономический. эффект от внедрения предлагаемого способа составляет более 200 тыс, рублей.Формула изобретенияСпособ сооружеНия трубы под насыпью,заключающийся в том, что укладывают трубу на основание и возводят насыпь, отличающийся тем, что, с целью повышения надежности, в трубе выполняют фильтрующие отверстия и пропускают через них воду, дренируемую из насыпи внутрь трубы, а послеО стабилизации насыпи отверстия закрывают.Источники информации,принятые во внимание при экспертизе1. Колоколов Н. М. Металлические гофрированные трубы под насыпями. М., Транс.порт, 1973, с. 89
СмотретьЗаявка
3008068, 21.11.1980
НОВОСИБИРСКИЙ ФИЛИАЛ ВСЕСОЮЗНОГО НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ИНСТИТУТА ТРАНСПОРТНОГО СТРОИТЕЛЬСТВА
БОГАЕНКО ВЛАДИМИР ПРОКОПЬЕВИЧ, ПОТАПОВ АНАТОЛИЙ СИМОНОВИЧ, ЦЕРНАНТ АЛЕКСАНДР АЛЬФРЕДОВИЧ
МПК / Метки
МПК: E01F 5/00
Метки: насыпью, сооружения, трубы
Опубликовано: 07.06.1982
Код ссылки
