Способ извлечения обсадной трубы из грунта
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1550038
Автор: Верстов
Текст

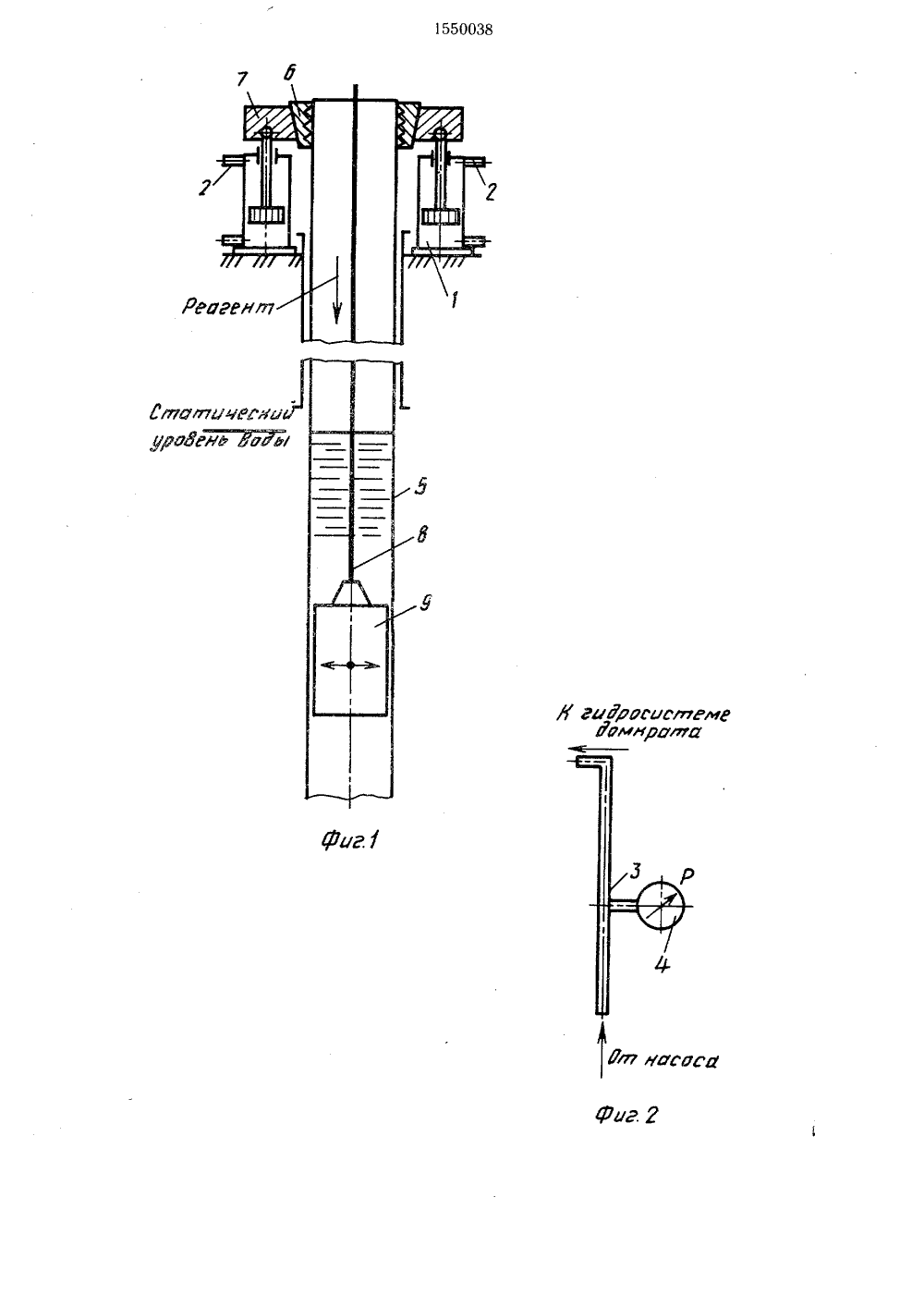

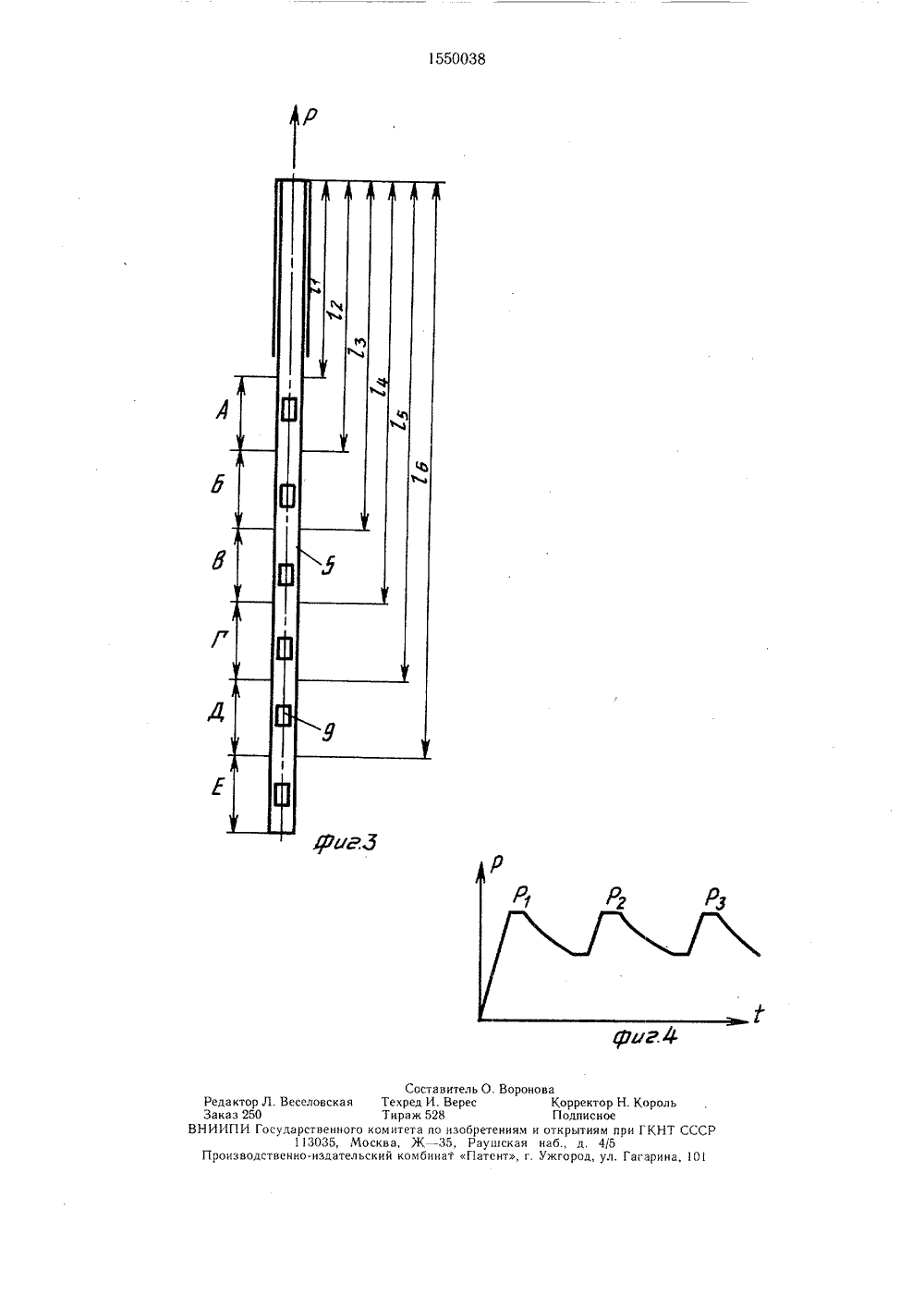

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИРЕСПУБЛИК ЯО 155 О, 1965.СССРО, 1984.ИЯ ОБСАДНО к стро при и тения чения нтов и особ и ительству влечении остгвнойупроше- влечения ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИПРИ ГКНТ СССР(54) СПОСОБ ИЗВЛЕЧЕНТРУБЫ ИЗ ГРУНТА(57) Изобретение относитсяи может оыть использованотруб из грунта. Цель изобршение эффективности извлетрубы из обводненных груние производства работ. Сп Изобретение относится к строительству и может быть использовано при извлечении для повторного использования труб из грунта, например, при капитальном ремонте или ликвидации бездействующих скважин водоснабжения, осушения и дренажа.Цель изобретения - повышение эффективности извлечения составной трубы из обводненных грунтов и упрощение производства работ.На фиг. 1 изображена скважина с извлекаемой из нее трубой, продольный разрез; на фиг. 2 - фрагмент гидросистемы между насосом маслостанции и гидродомкратами; на фиг, 3 - пример осуществления способа при извлечении трубы, зона расположения которой в грунте разбита на шесть участков с последовательно достигаемыми свободными частями 1 ь 12, 16, на фиг. 4 - график изобсадной трубь.:.:з грунта содержи деформирование трубь нагревом держашейся в ее полости грунтовой воды путем введения в нег химического реагента, после чего к свободной части верхнего участка трубы прикладьвают статическое усилие с одновременной поперечной вибрацией. Статическое усилие принимают равным 0,7 - 0,8 допустимой нагрузки для соединений обсадных труб. В результате сце.-;ление на контакте труба - грунт разрушается и статическое усилие уменьш ается. Г 1 пи стабилизации уменьша юшегося значения статического усилия воздействие поперечной вибрации перемещают на нижерасположенные участки извлекаемой обсадной трубы. Контроль за процессом освобождения трубь от зашемления в грунте и статическим усилием в ходе подьема трубы осуществляется с помощью манометра. 4 ил. менения статического усилия Р извлечения грубы от времени . СЛИзвлечение обсадной трубы производят (, следуюшим образом. 4Первоначально перед приложением к е верхнему концу трубы статического усилия осуществляют наруп ение сил сцепления между поверхностью трубы и грунтом по всей высоте ее зашемления деформированием трубы нагревом. Для этого в нижнюю часть ствола заполненной водой скважины известным способом вводят расчетное (в зависимости от диаметра и глубины скважины) количество хи;, ического реагента, например порощкообразного хлористого алюминия, при взаимодействии которого с водой температура последней за 10 - 15 мин поднимается до 80 - 100 С. На этом уровне температура в стволе скважины удержива 15500385 10 15 20 25 30 Формула изобретения ется около 5 - 10 мин, а затем в течение 40 -45 мин постепенно понижается до исходногоуровня.Такое термическое воздействие вызываетупругие деформации трубы, при которыхза счет расширения и последующего сужения ее стенок происходит нарушение сплошности сцепления трубы с окружающим грунтом в связи с различной упругостью сталии грунта.Вслед за подачей в ствол скважины реа. гента на устье скважины устанавливают гидродомкраты 1, подводящие патрубки 2 которых посредством трубопровода 3 с манометром 4 соединены с насосом маслостанции.Верхний конец извлекаемой трубы 5 зажимают плашками 6 путем перемешения кольца 7 гидродомкратами 1, а затем в скважинув зону участка А трубы 5 опускают натросе 8 погружной виброударной снаряд 9горизонтального действия.Через час после введения в скважинуреагента свободную часть участка А трубы 5с помощью гидродомкратов растягивают встадии упругих деформаций статическимусилием, Величину этого усилия контролируют по давлению в гидросистеме, используя манометр 4, и прекрашают растяжениетрубы при достижении предельного усилия РПредельное значение усилия Р устанавливают равным 0,7 - 0,8 допустимой нагрузкидля соединений обсадных труб.Затем участок А трубы подвергаетсяпоперечной вибрации путем нанесения повнутренней поверхности трубы этого участкапоперечных ударов погружным виброударным снарядом 9 горизонтального действия.При этом вследствие упругих поперечныхколебаний стенок трубы в зоне участка Аокончательно разрушается сцепление на контакте труба в гру и увеличивается длинасвободной части обсадной трубы. В результате этого происходит уменьшение статического усилия,О снятии зоны зашемления обсаднойтрубы 5 в грунте на участке А судят постабилизации значения статического усилияпо мере его уменьшения,При стабилизации статического усилияпо мере его уменьшения прекрашают воздействие поперечной вибрации на участке А и перемешают воздействие поперечнойвибрации на нижерасположенные участкиБ, В и Г и т. д. Статическое усилие вновьувеличивают до предельного значения.Если, например, принять, что извлекаетсяобсадная труба группы прочности Д диаметром 273 мм с толщиной стенки 7 мм, то еедопускаемая нагрузка составляет 166 т.Предельное статическое усилие будет лежатьв диапазоне 11632 т среднее значение 124 т). Если принять общую длину трубы равной 100 м и 1 = 40 м, 1 г = 50 м, Ь =- С 0 м, 14=.70 м, 4= 80 м и Цг,= 90 м, то абсолютные упругие деформации (удлинения) на каждом из участков трубы, определенные по среднему значению продольного статического усилия, будут соответственно равны 25, 31, 37, 43, 50 и 56 мм.В общем случае количество циклов работ определяется глубиной скважины, т. е. количеством участков извлекаемой трубы, посчередно подвергаемых обработке. В последнем цикле работ достигают срыва обсадной трубы по всей высоте ее расположения в грунте.После этого всю колонну труб извлекают обычным способом статическим усилием гидродомкратов, при этом в процессе извлечения в случае необходимости (устанавливаемой в зависимости от давления в гидросистеме) для уменьшения сил трения трубы о грунт включают в работу погружной виброударный снаряд.Контроль за процессом освобождения трубы от зашемления в грунтеа также наблюдение за изменением статического усилия в ходе подьема трубы осушествляют по показаниям манометра в гидросистеме домкрата.Эффективность способа обеспечивается комбинированным воздействием на извлекаемую трубу, которое лает возможность создать сложное напряжено-деформированное состояние на контакте труба - грунт, вызываюшее первоначально частичное нарушение, а затем и полное разрушение сцепления поверхности трубы с грунтом. Способ извлечения обсадной трубы из грунта путем приложения статического усилия с одновременной поперечной вибрацией размещенной в грунте верхней части трубы с последующим перемещением воз,действия поперечной вибрации на нижерасположенные участки трубы, отличающийся тем, что, с целью повышения эффективности извлечения составной трубы из обводненных грунтов и упрогцения производства работ, перед приложением статического усилия осушествляют деформирование трубы нагревом содержащейся в ее полости грунтовой воды путем введения в нее химического реагента, при этом статическое усилие принимают равным 0,7 - 0,8 допустимой нагрузки для соединений обсадных труб с последующим его уменьшением при приложении к обсадной трубе до перемешения воздействия поперечной вибрации на нижерасположенные: участки, которое производят при стабилизации уменьшаюшегося статического усилия.. Воро Состеловская ТехредТираж 5ственного комитета13035, Москва, Жо-издательский комб авитель 0 ноИ. Верее28по изобретениям и- 35, Раушскаяинат Патент, г. арина, О Редактор Л. ВесЗаказ 250НИИПИ ГосудаПроиз водственн ваКорректор НПодписноеоткрытиям прнаб., д. 4/5Ужгород, ул. Г
