Чугун

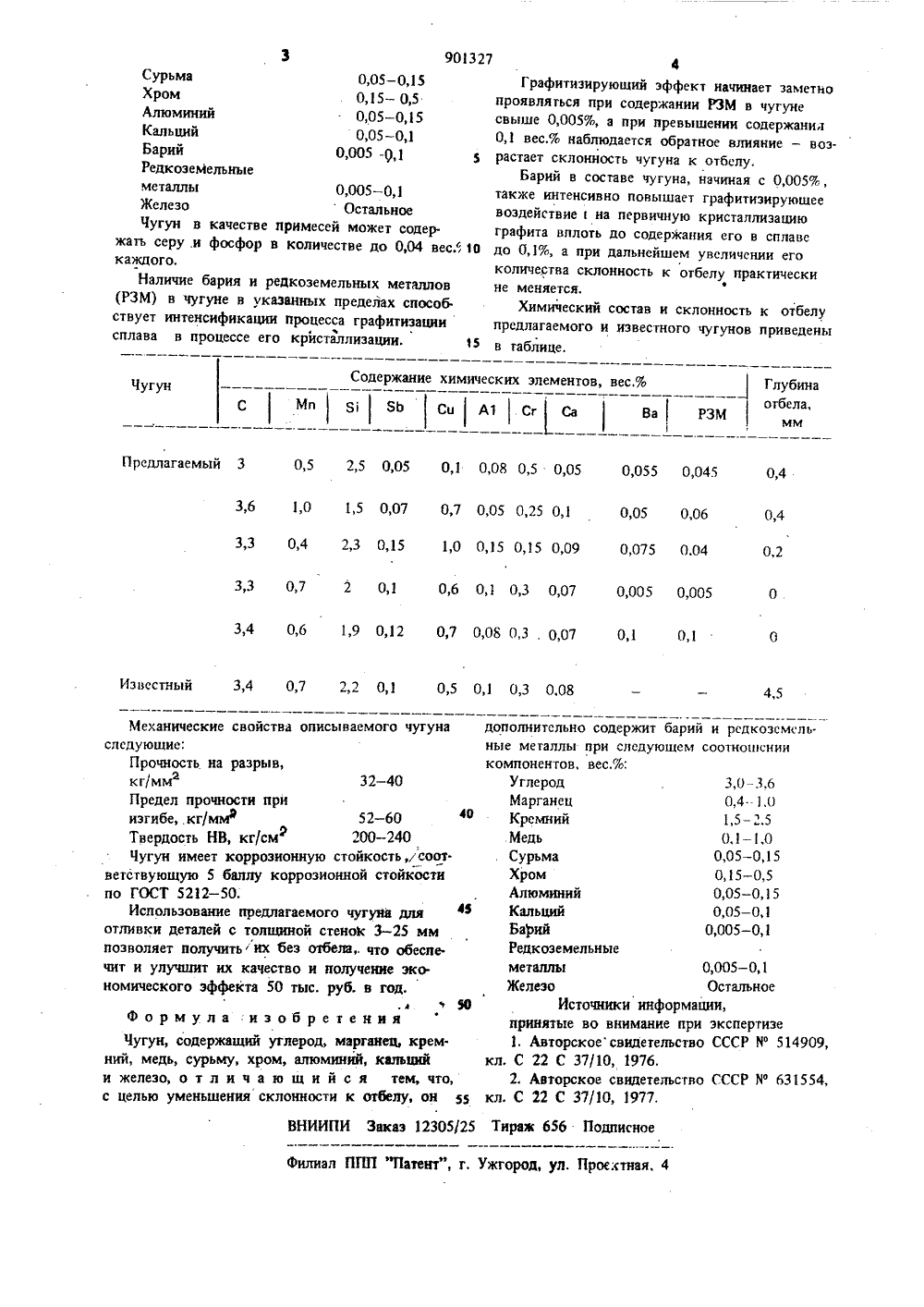

ОП ИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоаетсммиСоцмапмстмчеснмиРеспублмм ои 901327(51) М. Кл. с присоединением заявки М С 22 С 37/10 3 Ьоударстеаивй комитет СССР по делам изобретений и открытий(72) Авторы изобретения Киевский автомобильно-дорожный институт им. 60 летияВеликой Октябрьской Социалистической революции(54) ЧУГУН Изобретение относится к металлургии, вчастности к изысканию чугунов для изготовле.ния деталей, работающих в условиях коррозион.но- механического износа,Известен чугун 1 следующего химического состава, вес,%:5Углерод 3 - 4,2Кремний 0,3-1,2Марганец 0,2-0,8Никель 0,02 - 0,4Хром 0,3-0,80Алюминий 1 - 2,5Кальций 0,002 - 0,2Титан 0,05 - 0,3Железо Остальное15Этот чугун обладает высокими механическими свойствами и высокой термостойкостью,Однако этот чугун склонен к отбелу.Наиболее близким к изобретению по технической сущности и достигаемому результатуявляется чугун 2) следующего химическогосостава, в;с,%:Углерод 3,2-3,6Марганец 0,4- 1,0 Кремний 1,8-",8Медь О, - 1,0Сурьма 0,05 О, 15Хром 0,05 - 0,5Алюминий 0,05-0,15Кальций 0,05 - 0,1Железо ОстальноеЭтот чугун обладает повышенной стойкостью против коррозионно-механического износа.Однако при изготовлении отливок из данногочугуна имеет место повышенная склонностьчугуна к отбелу.Цель изобретения - уменьшение склонностик отбелу,Указанная цель достигается тем, что чугун,содержащий углерод, марганец, кремний, медь,сурьму, хром, алюминий, кальций и железо,дойолнительно содержит барий и редкоземельные металлы при следующем соотношениикомпонентов, вес,%:Углерод З,О - 3,6Кремний 1,5-2,5Марганец 0,4-1,0Медь О, - 1,0901327 Содержание химических элементов, вес,% Глубинаот ела,Мп В ЯЬ Си А 1 Сг Са Ва РЗМмм Чугун с Предлагаемый 3 0,5 2,5 0,05 0,1 0,08 0,5 0,05 0,055 0,045 0,4 3,6 1,0 1,5 0,07 0,7 0,05 0,25 0,1 0,05 0,06 0,075 0,04 0,4 3,3 0,4 2,3 0,15 1,0 0,15 0,15 0,09 0,2 3,3 0,7 2 0,1 0,6 0,1 0,3 0,07 0,005 0,005 3,4 0,6 1,9 0,12 0,7 0,08 0,3 . 0,07 0,1 0,1 22 01 05 01 03 008 -- 45 Известный 3,4 0,7 Механические свойства описываемого чугуна дополнительно содержит барий н редкоэсмельследуюшие: ные металлы при следуюшем соотношенииПрочность на разрыв, компонентов, вес.%:32-40 УглеродПредел прочности при Марганец 0,4.- 1,0изгибе, . кг/ьеР 52-60 1,5 - 2,5Твердость НВ, кг/смР )200 - 240 Медь 0,1 - 1,0Чугун имеет коррозионную стойкость,гсоот Сурьма 0,05 - 0,15ч0,15 - 0,5ветствующую 5 баллу коррозионнои стоикости Хропо ГОСТ 5212 - 50, Алюминий45 Кальций 0,05 - 0,1Использование предлагаемого чугуна дляотливки деталей с толщиной стенок 3 - 25 мм 0,005 - 0,1позволяет получить кх без отбела, что обеспе. Редкоземельные0,005 - 0,1чит и улучшит их качество и нолучеиие зкоОстальноеномического эффекта 50 тыс, руб, в год,Ю Источники информации,Формула изобретенияпринятые во внимание при экспертизеЧугун, содержащий углерод, марганец, крем, Авторское свидетельство СССР ОСССР Мо 5149091ний, медь, сурьму, хром, алюминий, кальций кл, С 22 С 37/10, 1976.и железо, о т л и ч а ю щ и й с я тем, что, 2, Авторское свидетельство СССРо йо 631554с целью уменьшения склонности к отбелу, он 55 кл. С 22 С 37/10, 1977.ВНИИПИ Заказ 12305/25 Тираж 656 ПодписноеФилиал ППП "Патент", г, Ужгород, ул. Проектная, 4 Сурьма 0,05 - 0,15 Хром 0,15 - 0,5 Алюминий 0,05 - 0,15 Кальций 0,05 - 0,1Барий 0,005 -1 5 Редкоземельныеметаллы 0,005 - 0,1ЖелезоОстальноеЧугун в качестве примесей может содержать серу.и фосфор в количестве до 0,04 весА 0 каждого.Наличие бария и редкоземельных металлов (РЗМ) в чугуне в указанных пределах способ ствует интенсификации процесса графитизацииссплава в процессе его кристаллизации, 15 4Графитиэируюший эффект начинает заметнопроявляться при содержании РЗМ в чугунесвыше 0,005%, а при превышении содержания0,1 вес,% наблюдается обратное влияние - возрастает склонность чугуна к отбелу,Барий в составе чугуна, начиная с 0,005%,также интенсивно повышает графитизируюшеевоздействиена первичную кристаллизациюграфита вплоть до содержания его в сплаведо 0,1%, а при дальнейшем увеличении егоколичества склонность к отбелу практическине меняется.Химический состав и склонность к отбелупредлагаемого и известного чугунов приведеныв таблице.
