Способ определения допуска на компенсацию зазора при регулировке предварительного осевого сжатия подшипников в редукторе
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

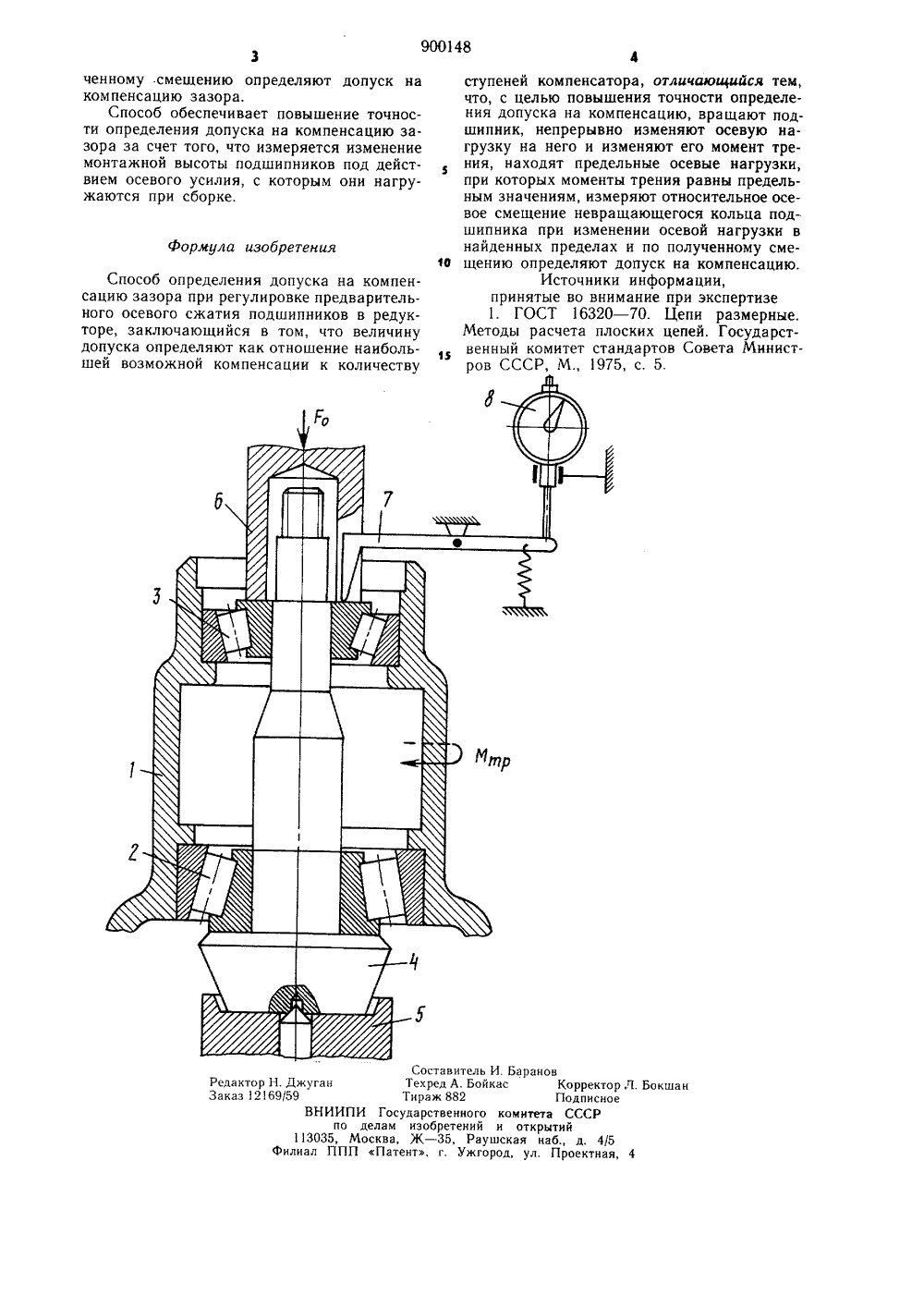

А Союз Советских Социалистических публик ВИДЕТЕЛЬСТВУ АВТОРСКО 61) Дополнительное к т. свид-ву 51)М Кч 2) Заявлено 26.05.80 (21) 2930992/25-2 01 М 13/О присоединением заявк23) Приоритет --Гооударетвеинык комлтет) Авторы В. Воронин, В. И. Харитонов и И. А. Булавин зобретения Московский автомеханический институт(71) Заявител 54) СПОСОБ ОПРЕДЕЛЕНИЯ ДОПУСКА НА КОМПЕНСАЦИАЗОРА ПРИ РЕГУЛИРОВКЕ ПРЕДВАРИТЕЛЬНОГО ОСЕВОСЖАТИЯ ПОДШИПНИКОВ В РЕДУКТОРЕ которых моменты трения значениям, измеряют отсмещение неврашающихка при изменении осевой ных пределах и по полуопределяют допуск на устроистоб чности оп регул цию п го сж тияП за счет яют как компеннсатора, рерывно измеряные осетого, отно саци изме ют м Изобретение относится к подшипниковой промышленности и может быть преимущественно использовано для определения допуска на компенсацию при регулировке предварительного осевого сжатия подшипников в редукторе.Известен способ определения допуска на компенсацию осевого сжатия подшипников в редукторе, заключающийся в том, что величину допуска определяют как отношение наибольшей возможной компенсации к количеству ступеней компенсации 11.Однако известный способ имеет низкую точность определения допуска на компенсацию. ель изобретения - повышениеределения допуска на компенсаировке предварительного осевоодшипников в редукторе.оставленная цель достигаетсячто величину допуска определшение наибольшей возможнойк количеству ступеней компеего вращают подшипник, непяют осевую нагрузку на него иомент трения, находят предель вые нагрузки, приравны предельнымносительное осевоеся колец подшипнинагрузки в найденченному смешениюкомпенсацию.На чертеже изображена схем ва для осуществления способа.Способ осуществляется след 10 разом.В корпус 1 в подшипниках 2 и 3 монтируют вал 4, который в свою очередь устанавливают на стол 5. Опускают цилиндр 6 и вращают корпус 1. Приводят в соприкосновение с подшипником 3 измерительный наконечник 7 отсчетного устройства 8. Непрерывно увеличивают осевую нагрузку на подшипники с помощью цилиндра 6 и измеряют их момент трения, например, с помощью динамометрического ключа. Находят предель ные осевые нагрузки, при которых моментытрения равны предельным значениям, измеряют относительное осевое смещение не- вращающихся колец при изменении осевой нагрузки в найденных пределах и по полу900148 формула изобретения Составитель И. Баранов Редактор Н. Джуган Техред А. Бойкас Ко рректо р Л. Бо кша н Заказ 12 6959 Тираж 882 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4ченному .смещению определяют допуск на компенсацию зазора,Способ обеспечивает повышение точности определения допуска на компенсацию зазора за счет того, что измеряется изменение монтажной высоты подшипников под действием осевого усилия, с которым они нагружаются при сборке. Способ определения допуска на компенсацию зазора при регулировке предварительного осевого сжатия подшипников в редукторе, заключающийся в том, что величину допуска определяют как отношение наибольшей возможной компенсации к количеству ступеней компенсатора, отличающийся тем, что, с целью повышения точности определения допуска на компенсацию, вращают подшипник, непрерывно изменяют осевую нагрузку на него и изменяют его момент трения, находят предельные осевые нагрузки, при которых моменты трения равны предельным значениям, измеряют относительное осевое смещение невращающегося кольца подшипника при изменении осевой нагрузки в найденных пределах и по полученному сме 1 о щению определяют допуск на компенсацию.Источники информации,принятые во внимание при экспертизе 1. ГОСТ 16320 - 70. Цепи размерные.Методы расчета плоских цепей. Государственный комитет стандартов Совета Министров СССР, М., 1975, с. 5.
