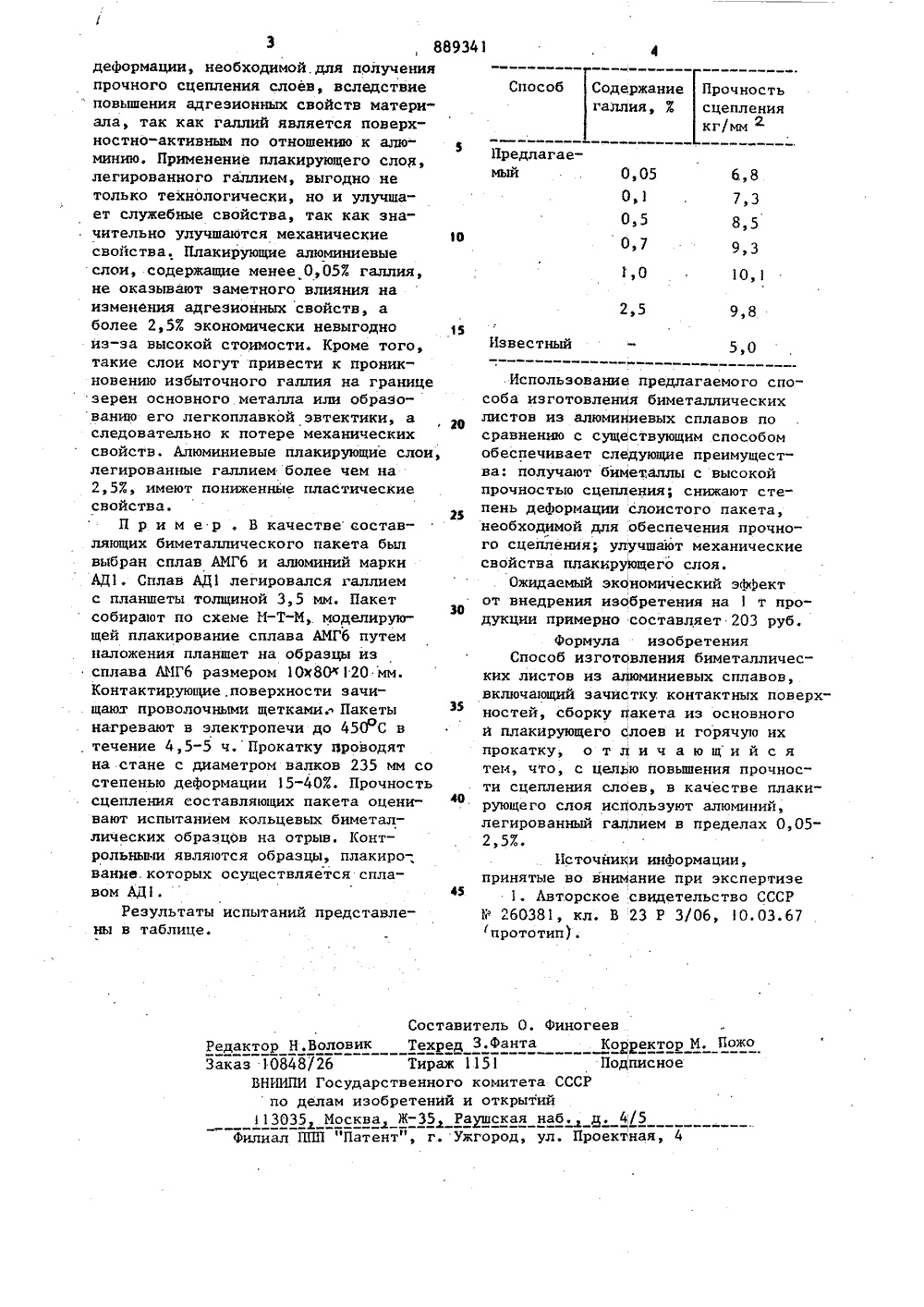

Способ изготовления биметаллических листов из алюминиевых сплавов

Союз СоветскииСоциапистическинРеспубпик Оп ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 о 889341(22)Заявлено 13ОЗ 80(21) 2895195/25-27с присоединением заявки рй -Опубликовано 15.12.81. Бюллетень. пй 46 пв делам навбретений н втирытнй.(71) Заявител АЛЛИ 1 ЕСКИХПЛАВОВ 54) СПОСОБ ИЗГОТОВЛЕНИЯ БИВНЕ ЛИСТОВ ИЗ АЛЮМИНИЕВЫХИзобретение Стносится к ое металлов давлением и може аботбыть использовано при п изводстве бим з алюминиевых талл х листо сплавов.Известен способ изготовления биметаллических листов из алюминиевых сплавов, включающий зачистку контактФ 7ных поверхностей слитков, сборку основного и плакирующего слитка в пакет и горячую их прокатку 1.Однако при таком способе изготовления биметаллического листа це обеспечивается высокой прочностью сцепления основного и плакирующего слоев.15Цель изобретения - повышение прочности сцепления основного и плакирующего слоев биметалла,Поставленная цель достчто в способе изготовлени игается тем, я биметалливых сплавов,включающем зачистку контактных повностей, сборку пакета из основногои плакирующего слоев и горячую их ческих листов из алюмин 2прокатку, в качестве плакирующего сло используют алюминий, легированный галлием в .пределах 0,05-2,5 Ж.Способ осуществляется следующим образом.Листы алюминия, легированные галлием, укладывают на слитки алюминиевого сплава. Контактные поверхности деформируемых металлов предварительно зачищают проволочными щетками с целью обезжиривания и очистки, Собранные слоистые пакеты прокатываюто в горячем состоянии при 400-450 С. Прочность сцепления компонентов в биметаллах, полученных прокаткой в значительной мере определяется войствами плакирующего металла. Прочность сцепления, в частности повышается при применении плакирующих слоев с улучшенными адгезионными свойствами. 11 рименение в качестве плакирующего или промежуточного слоев алюминия с содержанием галлия в пределах 0,05-2,57 снижает степень25 35 3 88934 деформации, необходимой,для получения прочного сцепления слоев, вследствие повышения адгезионных свойств материала, так как галлий является поверхностно-активным по отношению к алю минию, Применение плакирующего слоя, легированного галлием, выгодно не только технологически, но и улучшает служебные свойства, так как значительно улучшаются механические 10 свойства. Плакирующие алюминиевые слои, содержащие менее 0,05% галлия, не оказывают заметного влияния на изменения адгезионных свойств, а более 2,5% экономически невыгодно 15 из-за высокой стоимости. Кроме того, такие слои могут привести к проникновению избыточного галлия на границе зерен основного металла или образованию его легкоплавкой эвтектики, а следовательно к потере механических свойств, Алюминиевые плакирующие слои, легированные галлием более чем на 2,5%, имеют пониженнйе пластические свойства.П р и м е р , В качестве поставляющих биметаллического пакета был выбран сплав АМГ 6 и алюминий марки АД 1. Сплав АД легировался галлием с планшеты толщиной 3,5 мм. Пакет собирают по схеме М-Т-М, моделирую 30 щей плакирование сплава АМГ 6 путем наложения планшет на образцы из сплава ЛМГ 6 размером 1 Ох 80 к 120 мм. Контактирующие, поверхности зачищают проволочными щетками: Пакеты нагревают в электропечи до 450 С в , течение 4,5-5 ч. Прокатку проводят на стане с диаметром валков 235 мм со степенью деформации 15-40%. Прочность сцепления составляющих пакета оцени- фО вают испытанием кольцевых биметаллических образцов на отрыв. Контрольными являются образцы, плакиро-, ванне. которых осуцествляется сплавом АД 1. 45Результаты испытаний представлены в таблице.Содержаниегаллия, % Прочностьсцепленият Способ Предлагаемъзй 0,050,10,50,7 6,8 7,3 8,5 9,3 1 О,9,8 Известный 5,0 Использование предлагаемого способа изготовления биметаллическихлистов из алюминиевых сплавов посравнению с существующим способомобеспечивает следующие преимущества: получают биметаллы с высокойпрочностью сцепления; снижают степень деформации слоистого пакета,необходимой для обеспечения прочного сцепления; улучшают механическиесвойства плакирующего слоя.Ожидаемый зкономический эффектот внедрения изобретения на 1 т продукции примерно составляет 203 руб.Формула изобретенияСпособ изготовления биметаллических листов из апвоминиевых сплавов,включающий зачистку контактных поверхностей, сборку пакета из основногои плакирующего Слоев и горячую ихпрокатку, о т л и ч а ю щи й с ятем, что, с целью повышения прочности сцепления слоев, в качестве плакирующего слоя исПользуют алюминий,легированный галлием в пределах 0,052,5%.ИсточниКи информации,принятые во внимание при экспертизе1Авторское свидетельство СССР1 260381, кл, В 23 Р 3/06, 0.03.67прототип).Составитель О. ФиногеевРедактор Н,Воловик Техред З.фанта Корректор М ПожоЗаказ 10848/26 Тираж 1151 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий13035 Москва, ЖРарпская наб. д. 4/5Филиал ППП "Патент", г.Ужгород, ул. Проектная, 4
