Быстроразъемное соединение судовых валов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

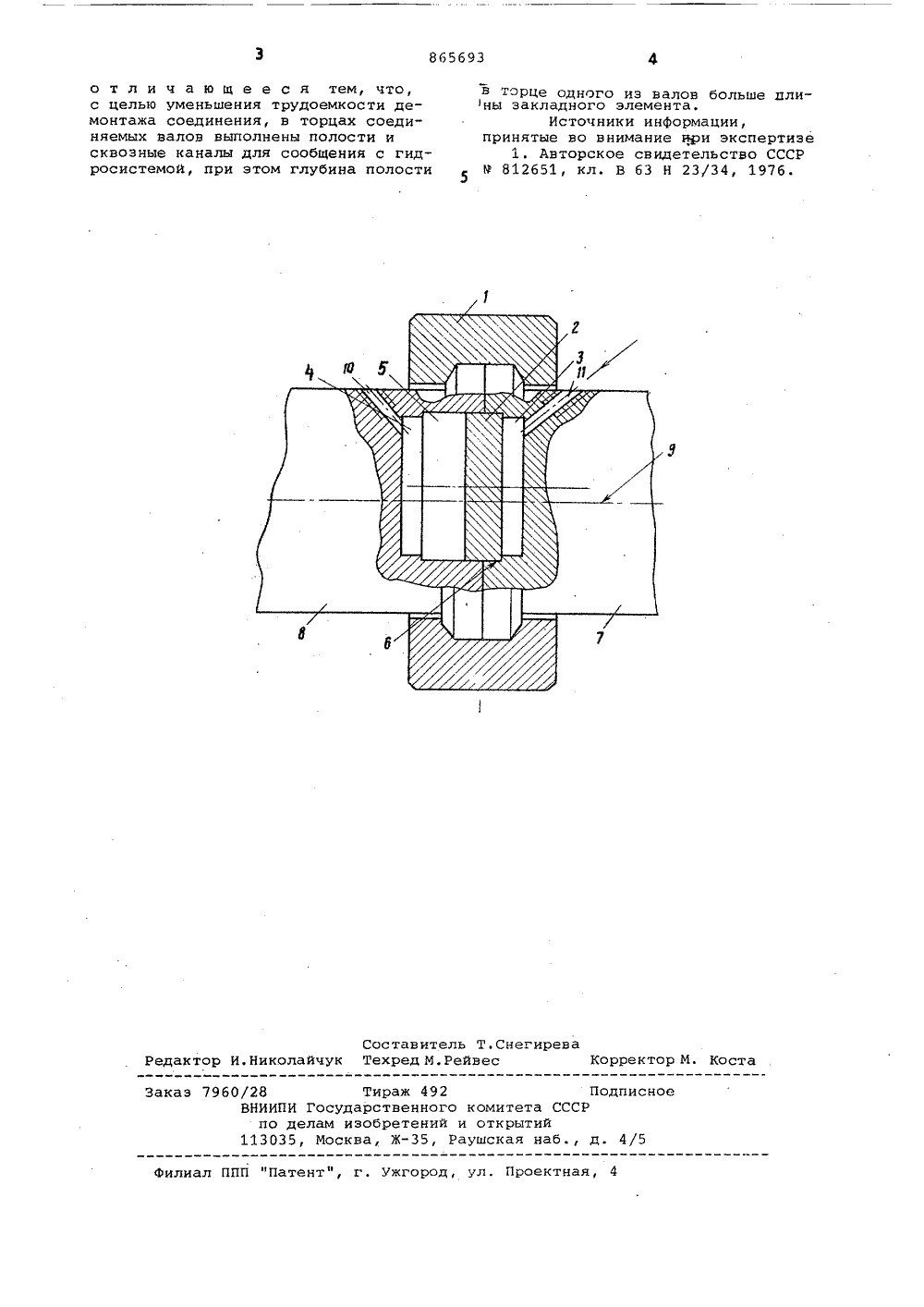

Союз Советскик Саиалистическик Республик(51)М. Кл. с присоединением заявки йо(23) Приоритет В 63 Н 23/34 Государственный комитет ССС Р по делам изобретений н открытий(54) БЫСТРОРАЗЪЕМНОЕ СОЕДИНЕНИЕ СУДОВЫХ ВАЛОВ Изобретение относится к судостроению, в частности к быстрораэъемнымсоединениям судовых валов.По основному авт.св. е 812651 известно быстроразъемное соединениесудовых валов, содержащее разъемнуюмуфту, закладной элемент и посадочные пояски, выполненные на торцахсоединяемых валов, закладной элементи посадочные пояски имеют круглуюформу, причем посадочные пояски расположены эксцентрично относительнооси соединяемых валов 1). 1 вОднако известное соединение требует большой трудоемкости при демонтаке.Цель изобретения - уменьшение трудоемкости демонтажа соединения.Поставленная цель достигается тем,что в торцах соединяемых валов выполнены полости и сквозные каналы длясообщения с гидросистемой, при этомглубина полости в торце одного извалов больше длины закладного элемента,На чертеже схематически показанобыстроразъемное соединение, разрез.Быстроразъемное соединение валовсодержит разъемную муфту 1,закладной элемент 2 круглой формы, полости 30 3 и 4 с посадочными поясками 5 и 6,расположенные на торцах соединяемыхвалов 7 и 8 эксцентрично их оси 9,и каналы 10 и 11, соединяемые с гидравлической системой, причем полость4 больше по длине закладного элемента 2.Для разборки соединения необходиморазобщить муфту 1 и снять ее с валов 7 и 8, канал. 10 соединить с. гид"равлической системой и подать рабочуюжидкость под давлением в полость 3.Закладной элемент 2,под давлениемрабочей жидкости, смещается в полость 4 и выходит из сопряжения с валом 7,Сборка соединения осуществляетсяподачей рабочей жидкости в полость 4,под действием которой закладной элемент 2 входит в полость 3, и сборкоймуфты 1.Использование предлагаемого быстродействия соединения позволяет улучшить условия эксплуатации быстроразъемного соединения судовых валов,а также уменьшить время его сборки иразборки,Формула изобретенияБыстрораэъемное соединение судовых валов по авт. св. 9 812651,865693 о т л и ч а ю щ е е с я тем, что,с целью уменьшения трудоемкости демонтажа соединения, в торцах соединяемых валов выполнены полости исквозные каналы для сообщения с гидросистемой, при этом глубина полости Снеги ева Составитель Т. ртор И.Николайчук Техред М.Рейвес Ко р М. Кост ПодписСР Тираж 492дарственного комитета изобретений и открыти ква, Ж, Раушская н д. 4/5 лиал ППП "Патент", г. Ужгород, ул, Проектна Заказ 7960/28 ВНИИПИ Г по дел 113035, в торце одного из валов больше длины закладного элемента.Источники информации, принятые во внимание ири экспертизе1. Авторское свидетельство СССР Р 812651, кл. В 63 Н 23/34, 1976.
СмотретьЗаявка
2751131, 06.04.1979
ПРЕДПРИЯТИЕ ПЯ А-3600
НАБОКОВ ВЛАДИСЛАВ ВАСИЛЬЕВИЧ, НЕСТЕРОВ ВЛАДИМИР ГЕОРГИЕВИЧ, СЕРГЕЕВ ВИТАЛИЙ ЕВГЕНЬЕВИЧ, ПЕТРОВ ЕВГЕНИЙ ВАЛЕРИАНОВИЧ
МПК / Метки
МПК: B63H 23/34
Метки: быстроразъемное, валов, соединение, судовых
Опубликовано: 23.09.1981
Код ссылки
<a href="https://patents.su/2-865693-bystrorazemnoe-soedinenie-sudovykh-valov.html" target="_blank" rel="follow" title="База патентов СССР">Быстроразъемное соединение судовых валов</a>
