Управляемый триггер

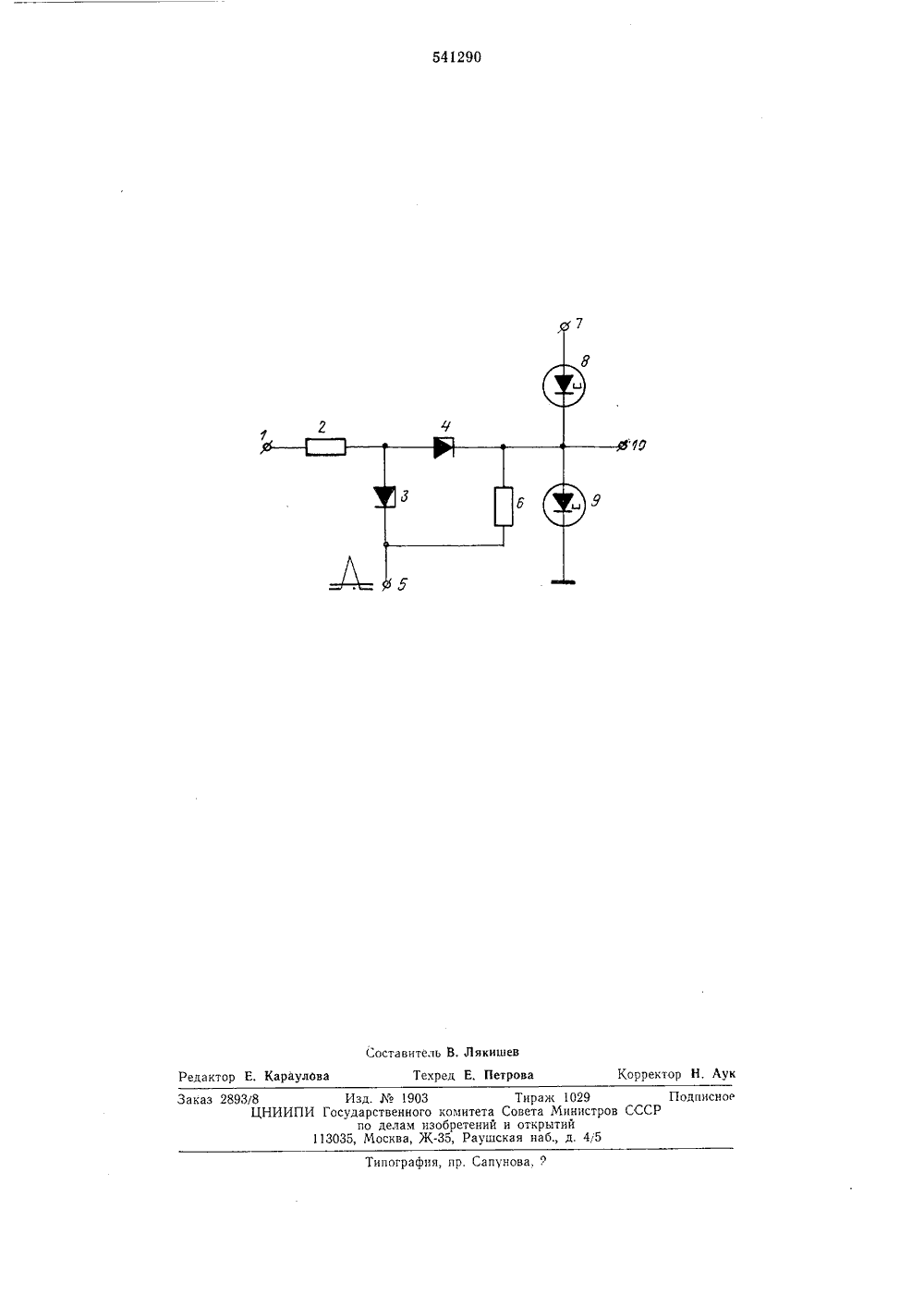

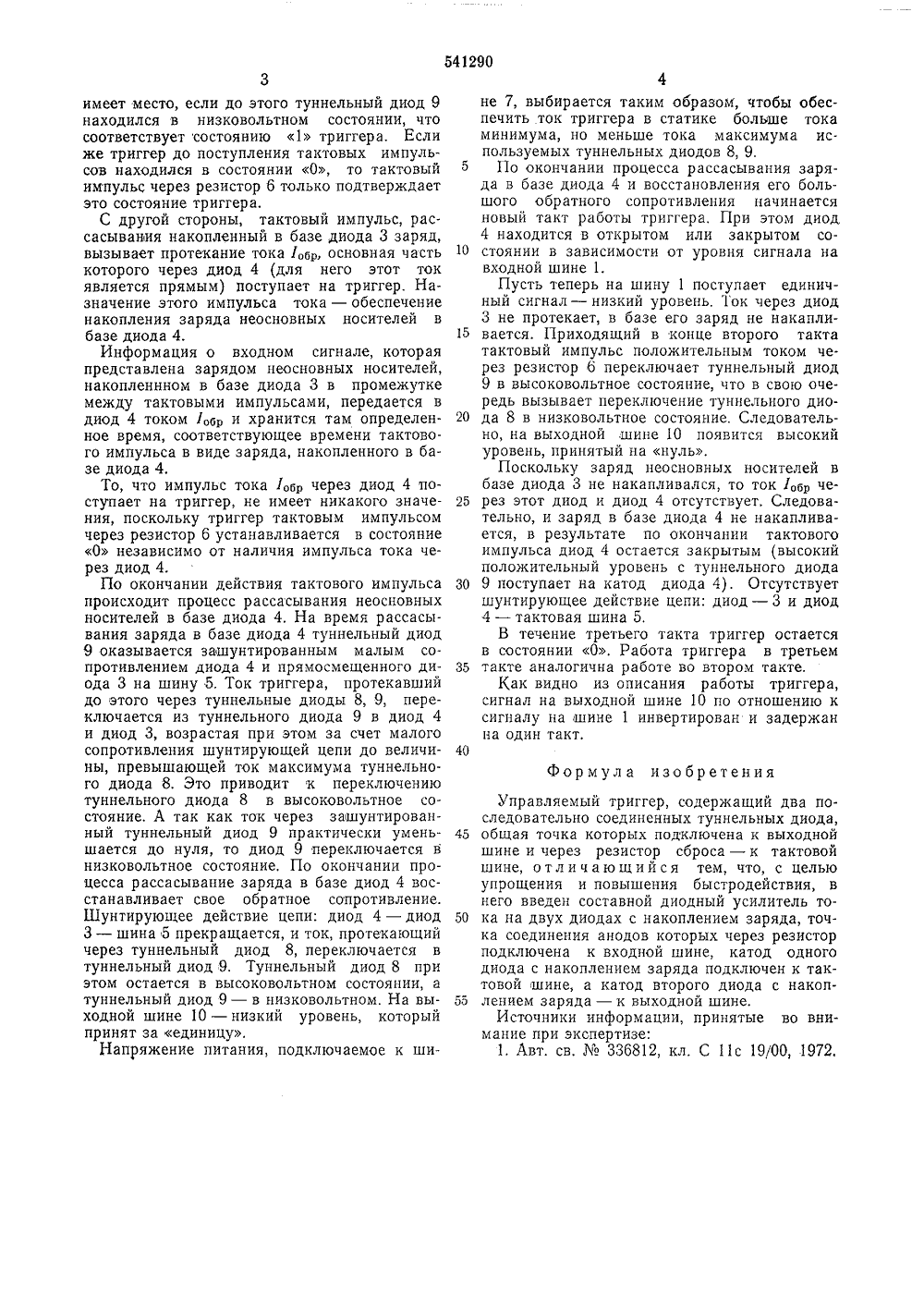

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1 п) 54290 Союз Созетюк Социалистичвскк Рвсаубяик, АВТОРСКОМУ СВИД ЕТЕДЬСТВ Дополнительное к авт. вид-ву 7578/21 2) Заявлено 12,05.74 (21) 2(51) М. Кл "И ОЗК 23 исоединением заявк ударотвеиный комитет ета Министров СССР 3) Приоритет убликовано 30,12.76. Бюл 53) УДК 681.327(08 тень е 4 елам изобретений и открытий ата опубликования описания 07.01.7отехиическии институтД, Калмыкова ЫЙ ТРИГГЕР 4) УПРАВЛЯ 51 О15 Изобретение относится к вычислительной технике и может использоваться в системах обработки и хранения данных повышенного быстродействия, в специализированных быстродействующих вычислительных машинах,Известен управляемый триггер, содержащий два последовательно соединенных туннельных диода, общая точка которых подключена к выходной шине и через резистор сброса - к тактовой шине 11.Однако это устройство не обладает достаточным быстродействием и сложно.Цель изобретения - упрощение и повышение быстродействия управляемого триггера.Это достигается тем, что в предлагаемый управляемый триггер введен составной диодный усилитель тока на двух диодах с накоплением заряда, точка соединения анодов которых через резистор подключена к входной шине, кода одного диода с накоплением заряда подключен к тактовой шине, а катод второго диода с накоплением заряда - к выходной шине,На чертеже представлена принципиальная схема предлагаемого управляемого триггера.Управляемый триггер содержит входную шину 1, входной резистор 2, составной усилитель на диодах 3, 4 с накоплением заряда, тактовую шину 5, резистор б сброса, шину 7 источника питания, триггер на двух туннельных диодах 8, 9, выходную шину 10. Триггер на туннельцых диодах 8, 9 является основным элементом хранения информации в промежутке между тактовыми импульсами.Составной диодный усилитель служит для хранения информации во время действия тактового импульса, который каждый раз устанавливает триггер ца туннельцых диодах 8, 9 в состояние О (высоковольтное) . После окончания тактового импульса триггер устанавливается в состояние 1 (низковольтное) или О (высоковольтное) в зависимости от входного сигнала в предыдущем такте,При поступлении нуля ца входную шину 1 через резистор 2, диод 3 ц шпцу 5 протекает прямой ток 1 р, в базе диода 3 происходит накопление заряда цеосцовцых носителей. Этот процесс длится до поступления ца шину 5 очередного положительного тактового импульса.С одной стороны, тактовый импульс вызывает протекание положительного тока через резистор 6 и туннельный диод 9, который обеспечивает переключение туннельного диода 9 в высоковольтное состояние, что соответствует установке триггера в состояние О. Величина этого тока при заданной амплитуде тактовых импульсов определяется резистором 6 и выбирается достаточной для переключения туннельного диода 9. Переключения туццельцого диода 9 в высоковольтное состояние45 50 55 во вниимеет место, если до этого туннельный диод 9 находился в низковольтном состоянии, что соответствует состоянию 1 триггера. Если же триггер до поступления тактовых импульсов находился в состоянии О, то тактовый импульс через резистор 6 только подтверждает это состояние триггера,С другой стороны, тактовый импульс, рассасывания накопленный в базе диода 3 заряд, вызывает протекание тока 1 огр, основная часть которого через диод 4 (для него этот ток является прямым) поступает на триггер. Назначение этого импульса тока - обеспечение накопления заряда неосновных носителей в базе диода 4.Информация о входном сигнале, которая представлена зарядом неосновных носителей, накопленнном в базе диода 3 в промежутке между тактовыми импульсами, передается в диод 4 током 7,ор и хранится там определенное время, соответствующее времени тактового импульса в виде заряда, накопленного в базе диода 4,То, что импульс тока 1,р через диод 4 поступает на триггер, не имеет никакого значения, поскольку триггер тактовым импульсом через резистор 6 устанавливается в состояние О независимо от наличия импульса тока через диод 4.По окончании действия тактового импульса происходит процесс рассасывания неосновных носителей в базе диода 4, На время рассасывания заряда в базе диода 4 туннельный диод 9 оказывается зашунтированным малым сопротивлением диода 4 и прямосмещенного диода 3 на шину 5. Ток триггера, протекавший до этого через туннельные диоды 8, 9, переключается из туннельного диода 9 в диод 4 и диод 3, возрастая при этом за счет малого сопротивления шунтирующей цепи до величины, превышающей ток максимума туннельного диода 8, Это приводит к переключению туннельного диода 8 в высоковольтное состояние. А так как ток через зашунтированный туннельный диод 9 практически уменьшается до нуля, то диод 9 переключается в низковольтное состояние. По окончании процесса рассасывание заряда в базе диод 4 восстанавливает свое обр атное сопротивление. Шунтирующее действие цепи: диод 4 - диод 3 - шина 5 прекращается, и ток, протекающий через туннельный диод 8, переключается в туннельный диод 9. Туннельный диод 8 при этом остается в высоковольтном состоянии, а туннельный диод 9 - в низковольтном. На выходной шине 10 - низкий уровень, который принят за единицу,Напряжение питания, подключаемое к ши 5 10 15 20 25 30 35 40 4не 7, выбирается таким образом, чтобы обеспечить ток триггера в статике болыше тока минимума, но меньше тока максимума используемых туннельных диодов 8, 9.По окончании процесса рассасывания заряда в базе диода 4 и восстановления его большого обратного сопротивления начинается новый такт работы триггера, При этом диод.4 находится в открытом или закрытом состоянии в зависимости от уровня сигнала на входной шине 1.Пусть теперь на шину 1 поступает единичный сигнал - низкий уровень, Ток через диод 3 не протекает, в базе его заряд не накапливается. Приходящий в конце второго такта тактовый импульс положительным током через резистор 6 переключает туннельный диод 9 в высоковольтное состояние, что в свою очередь вызывает переключение туннельного диода 8 в низковольтное состояние. Следовательно, на выходной шине 10 появится высокий уровень, принятый на нуль.Поскольку заряд неосновных носителей в базе диода 3 не накапливался, то ток 1,6 р через этот диод и диод 4 отсутствует. Следовательно, и заряд в базе диода 4 не накапливается, в результате по окончании тактового импульса диод 4 остается закрытым (высокий положительный уровень с туннельного диода 9 поступает на катод диода 4). Отсутствует шунтирующее действие цепи: диод - 3 и диод 4 - тактовая шина 5.В течение третьего такта триггер остается в состоянии О. Работа триггера в третьем такте аналогична работе во втором такте.Как видно из описания работы триггера, сигнал на выходной шине 10 по отношению к сигналу на шине 1 инвертирован и задержан на один такт,Формула изобретения Управляемый триггер, содержащий два последовательно соединенных туннельных диода, общая точка которых подключена к выходной шине и через резистор сброса - к тактовой шине, отличающийся тем, что, с целью упрощения и повышения быстродействия, в него введен составной диодный усилитель тока на двух диодах с накоплением заряда, точка соединения анодов которых через резистор подключена к входной шине, катод одного диода с накоплением заряда подключен к тактовой шине, а катод второго диода с накоплением заряда - к выходной шине.Источники информации, принятыемание при экспертизе:1. Авт. св. Кз 336812, кл. С 11 с 19/00, 1972.541290 Составитель В. Лякишевактор Е. КараулОва Техред Е. Петрова Корректор Н, Ау каз 2893/8ЦН ПодписноеСССР Типография, пр. Сапунова, 2 Изд.1903 Тира ПИ Государственного комитета Совета по делам изобретений и откр 113035, Москва, Ж, Раушская на
