Электролит хромирования
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

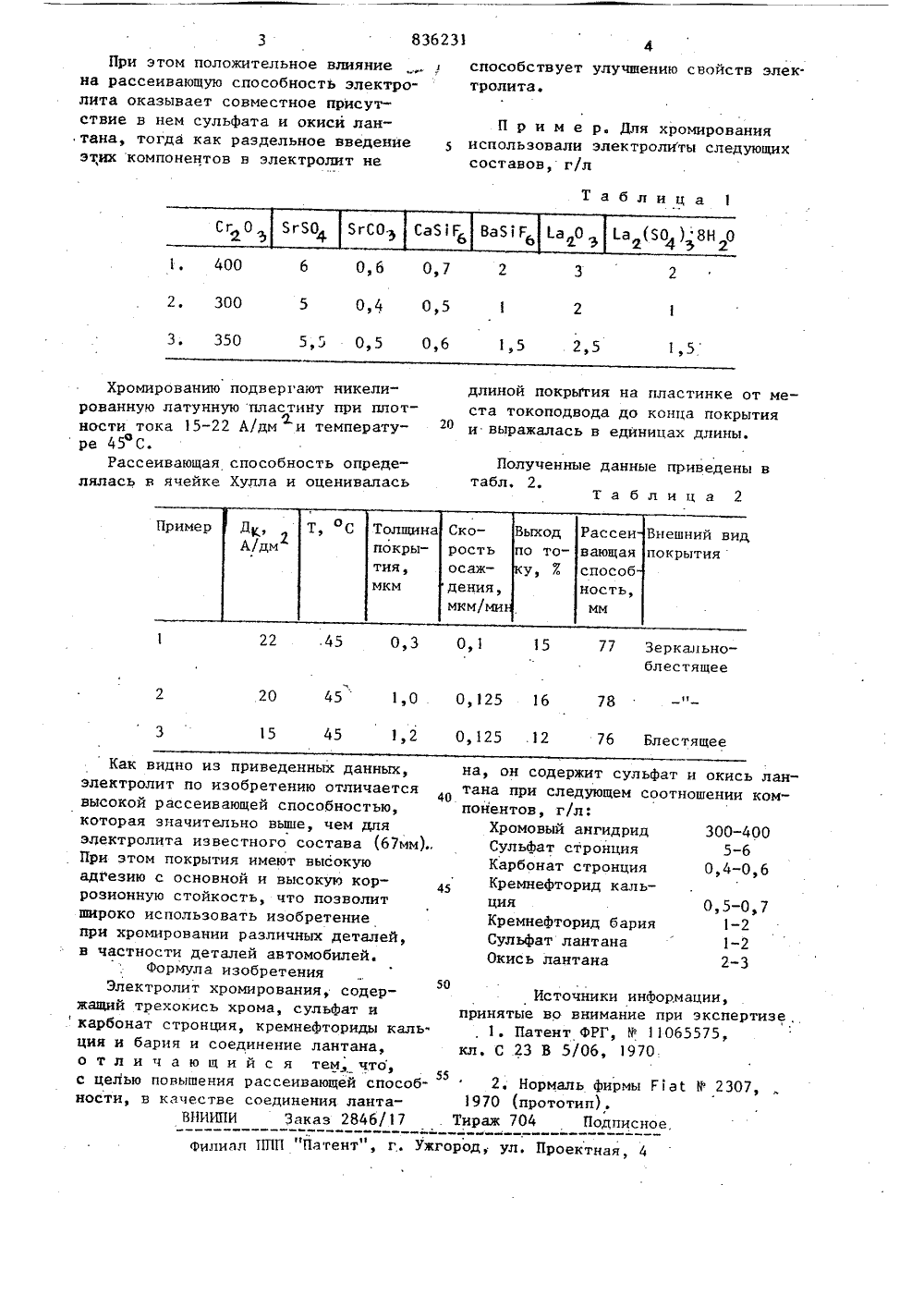

Соеоз СоветскиаСощиалистическикРеспублик ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ои 836231(23) Приоритет Опубликовано 07.06.81 оеллетеиь .% 21 вв девам иаеоретеиий и откритий(53) УДК 621.357, .7:669,268 (088.8) Дата опубликования описания 17,06.81 Е.А.фомина, Л,А.Леонтьева, Г.И.Власова, Ф.И.Данилов 54) ЭЛЕКТРОЛИТ ХРОМИР и окис ьпри плотномпературе0,8- (-0,6) го сости заноситьель,Изобретение относится к электролитическому осаждению металлических покрытий и, в частности, к области электролитического хромирования.Известен электролит хромирования,5 содержащий хромовый ангидрид, серную кислоту, едкий натр и соединения редкоземельных металлов 1.Наиболее близким к предлагаемому является электролит хромирования, содержащий трехокись хрома, сульфаты стронция и бария, кремнефториды кальция и бария, карбонат кальции и фторид лантана 21.Недостатком известных технических 15 решений является низкая рассеивающая способность электролитов, что не позволяет получать высококачественные покрытия на поверхности сложнопрофилированных деталей. . 2 вЦель изобретения - повышение рас сеивающей способности электролита,Эта цель достигается за счет того, что электролит, содержащий трехокись хромасульфат и карбона стронция, кремнефториды кальция и бария, в качестве соединения . лантана содержит сульфат ь лантана при следующем соотношении компонентов, г/л:Хромовый ангидрид 300-400Сульфат стронция 5-6Карбонат стронция 0,4-0,6Кремнефторид калция 0,5-0,7Кремнефторид бария 1-2Сульфат лантана 1-2Окись лантана 2-3Процесс осуществляют сти тока 11-22 А/дм; те 45-50 С и рН электролитаоДля приготовления электролита все соединения, входящие в е тав, предварительно растираю тем растворяют в воде при температуре 50 С. Покрытия могут на ся на нержавеющую сталь, ник латунь и другие металлы.836231 способствует улучшению свойств элек.тролита. При этом положительное влияние на рассеивающую способность электролита оказывает совместное присутствие в нем сульфата и окиси лантана, тогда как раздельное введение этих компонентов в электролит не П р и м е р. Для хромированияиспользовали электролиты следующихсоставов, г/л Таблица 1 Сг 0 Ьг 50 ЬгСО Са 51 Г Ва 1 Г 1.а О, 1.а (ЬО )8 Н 0 6 0,6 0,7 2 3 2. 400 2. 300 5 0,4 0,5 1 2 3. 350 5,5 0,5 0,6 1,5 2,5 1,5 Хромированию подвергают никелированную латунную пластину при плотности тока 15-22 А/дм и температу 3.ре 455 С,Рассеивающая способность определялась в ячейке Хулла и оценивалась длиной покрытия на пластинке от места токоподвода до конца покрытияи выражалась в единицах длины. Полученные данные приведены втабл. 2.Таблица 2 22 .45 0,3 0,1 77 Зеркальноблестящее50 Как видно из приведенных данных, на, он содержит сульфат и окись ланэлектролит по изобретению отличается тана при следующем соотношении комвысокой рассеивающей способностью, пойентов, г/л:которая значительно выше, чем для Хромовый ангидридэлектролита известного состава (67 мм)., Сульфат стронцияПри этом покрытия имеют высокую Карбонат стронцияадгезию с основной и высокую кор 45Кремнефторид кальрозионную стойкость, что позволит ция 0,5-0,7широко использовать изобретение Кремнефторид бария 1-2при хромировании различных деталей, Сульфат лантана1-2в частности деталей автомобилей. Окись лантана 2-3Формула изобретенияЭлектролит хромирования, содер- Источники информации,жащий трехокись хрома, сульфат и принятые во внимание при экспертизе,карбонат стронция, кремнефториды каль , 1. Патент ФРГ, 9 11065575,ция и бария и соединение лантана, кл. С .23 В 5/06, 1970о т л и ч а ю щ и й с я тем что,55с целью повышения рассеивающей способ-2. Нормаль фирмы Г 1 а 1 У 2307,ности, в качестве соединения ланта (прототип).ВНИИПИ Заказ 2846/17 . Тираж 704 Подписное,щипиал ППП Патент г. УжгорОд ул Проектная
СмотретьЗаявка
2551820, 05.12.1977
ЛЕНИНГРАДСКИЙ ГОСУДАРСТВЕННЫЙ НАУЧНОИССЛЕДОВАТЕЛЬСКИЙ И ПРОЕКТНЫЙ ИНСТИТУТОСНОВНОЙ ХИМИЧЕСКОЙ ПРОМЫШЛЕННОСТИ
ФОМИНА ЕЛЕНА АВРААМОВНА, ЛЕОНТЬЕВА ЛЮДМИЛА АЛЕКСЕЕВНА, ВЛАСОВА ГАЛИНА ИВАНОВНА, ДАНИЛОВ ФЕЛИКС ИОСИФОВИЧ, ЗВЕРЕВА НИНА КОНСТАНТИНОВНА
МПК / Метки
МПК: C25D 3/04
Метки: хромирования, электролит
Опубликовано: 07.06.1981
Код ссылки
<a href="https://patents.su/2-836231-ehlektrolit-khromirovaniya.html" target="_blank" rel="follow" title="База патентов СССР">Электролит хромирования</a>
Электролит хромирования
Номер патента: 550463
Опубликовано: 15.03.1977
Авторы: Молчанов, Слободчиков
МПК: C25D 3/04
Метки: хромирования, электролит
...150 Л/дм и температуре 50 - 90 С.5 Электролит готовят следующим образом.Ь раствор хромового ангидрида при 55 -б 5 С вводят по 1,53 г углекислого стронцияна каждый грамм сульфат-иона, присутствующего в хромовом ангидриде, а затем после10 перемешиванпя в раствор добавляют сульфатстронция и кремнефторид калия. После этогов раствор вводят алюминий в виде проволоки, пудры, порошка, фольги. Электролит затем нагревают и выдерживают в течение 3 -15 4 ч при периодическом перемешивании.При наличии в электролите алюминия в количестве 2 - 8 г/л наблюдается значительноеуменьшение растравливания покрываемых из.делий, причем при концентрации алюминия20 до 2 г/л этот эффект заметно не проявляется,а увеличение концентрации свыше 8 г/л невлияет заметно...
Способ получения сульфата бария
Номер патента: 1074822
Опубликовано: 23.02.1984
Авторы: Ахметов, Каюмова, Муравьев, Полякова, Щербакова
МПК: C01F 11/46
...Полу.ченный сульфат бария имеет средний размер частиц 0,5 мкм, содержит 0,25 - 0,40 млвеществ, восстанавливающих марганцевокислый ка/ий, при зернистости "590 мл 2.Недостаток известного способа состоитв низкой зернистости целевого продукта, врезультате чего при использовании сульфата бария для приготовления суспензий происходит слипание (агрегирование) частиц.Цель изобретения - повышение устойчивости целевого продукта к агрегированию.Поставленная цель достигается тем, чтосогласно способу получения сульфата ба.рия, включающему взаимодействие водорастворимой соли бария с сульфатсодержащим реаГентом, отделение осадка целевого продукта, промывку и сушку, с введением фосфата щелочного металла в качестведиспергирующего агента, последний...
Стыковое соединение плит аэродромного покрытия
Номер патента: 887685
Опубликовано: 07.12.1981
Авторы: Виноградов, Тоцкий
МПК: E01C 11/04
Метки: аэродромного, плит, покрытия, соединение, стыковое
...в тело плиты металлическим обрамлением, имеющим в верхней части опертую наверхнюю поверхность выступа смежнойплиты горизонтальную полку, а в нижнейчасти - отгиб, обращенный к смежной плите и примыкающий к нижней поверхностиее выступа.На фиг. 1 изображено стыковое соединение, поперечный разрез; на фиг, 2 - схема взаимного расположения металлического обрамления и скользящей опалубки прибетонировании.Стыковое соединение обеспечивает передачу усилий между плитой 1, имеющей побоковой грани гребень 2 и выступ 3, и плитой 4 имеющей по боковой грани шпунтовый зуб 5, расположенный над выступом 3.Кромка плиты 1 имеет металлическоеобрамление из полки 6 и вертикальнойстенки 7, Гребень 2 является консольнымпродолжением полки 6, Стенка 7 имеетвнизу...
Узел соединения железобетонных плит покрытия с ригелем рамы
Номер патента: 1178859
Опубликовано: 15.09.1985
Авторы: Аверичев, Попов, Рогозин
Метки: железобетонных, плит, покрытия, рамы, ригелем, соединения, узел
...и сооружений, главным образом, сельскохозяйственного назначения.Целью изобретения является повышение прочности и упрощение изготовления.На фиг. 1 изображен фрагмент покрытия; на фиг. 2 - узел соединения четырех железобетонных ребристых плит покрытия с ригелем рамы; на фиг. 3 - разрез А - А на фиг. 2; на фиг. 4 - разрез Б - Б на фиг. 2; на фиг, 5 - упрочненный узел на фиг. 2; на фиг. 6 - разрез В - В на фиг. 5. Узел соединения плит 1 - 4 покрытия с ригелем 5 рамы включает закладные детали в виде петлевых выпусков 6 - 9 в плитах, закладной элемент в виде петли 10 в ригеле, связующий стержень 11 с загнутыми концами и бетон замоноличивания 12. Петлевые выпуски размещены на боковых продольных гранях 13 - 16 плит на участках их опирания на...
Стыковое соединение плит сборных покрытий
Номер патента: 1330230
Опубликовано: 15.08.1987
Авторы: Бруг, Высоцкий, Селезнев
МПК: E01C 11/04
Метки: плит, покрытий, сборных, соединение, стыковое
...пазы 2 О)ря;вянь; на торцах 3 пары1; ,1 .; 1"," 1,кя)кдьи паз 2 В пляе и з. т ) р ,у ктоЗя я Вкля ы 1. 4 Выполс з и 1) т 1 ис жестко ирикреиеиц.,1 " .,у -)б)азиы зЯХВатом 6 ц распо)к : ,) )Вх 2 ияры смежных плит 1 цернЬ,и(уг).;). их торцам 3, ири этом за- (:Г ри: ): ц(ду этой парой смежных 1,:;т ,: (, .:Кп 7 заведена в соедини.Пцсе П 1)1:спсо)ле)е 5 третей плиты 1.3 гьквм сели)не:ии ит сборных д 1 О)к:х окрьтий каждый паз 2 может 1)меть )Зр,:у эл;Питическсго сектора, ограцие 1)Г О,усими элгпцся, и и 1; ря;мер )ОЛ 1 С ИО,".уСи С г., С:ОТВЕ" С ГВУЕТи:(гядь;", Б с г.и(ОВм соединении и,ит сбориы( )1:р:,т.и гк.,"иии 4 мокет быть вь- полы и и . с п,гп;1:)и секоК) стержня и,:и э.:,ч:.1:, ;, г 1 Лия, 1)я;мео Оольц(.Йц) , г , 1 Стиуст...
Предыдущий патент: Электролизер для разделения сплавовжидких тяжелых цветных металлов
Следующий патент: Электролит цинкования
Случайный патент: Насос для перекачивания крови
