Метод интенсификации процессов получения ковкого чугуна из белого с содержанием хрома до 0, 4
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

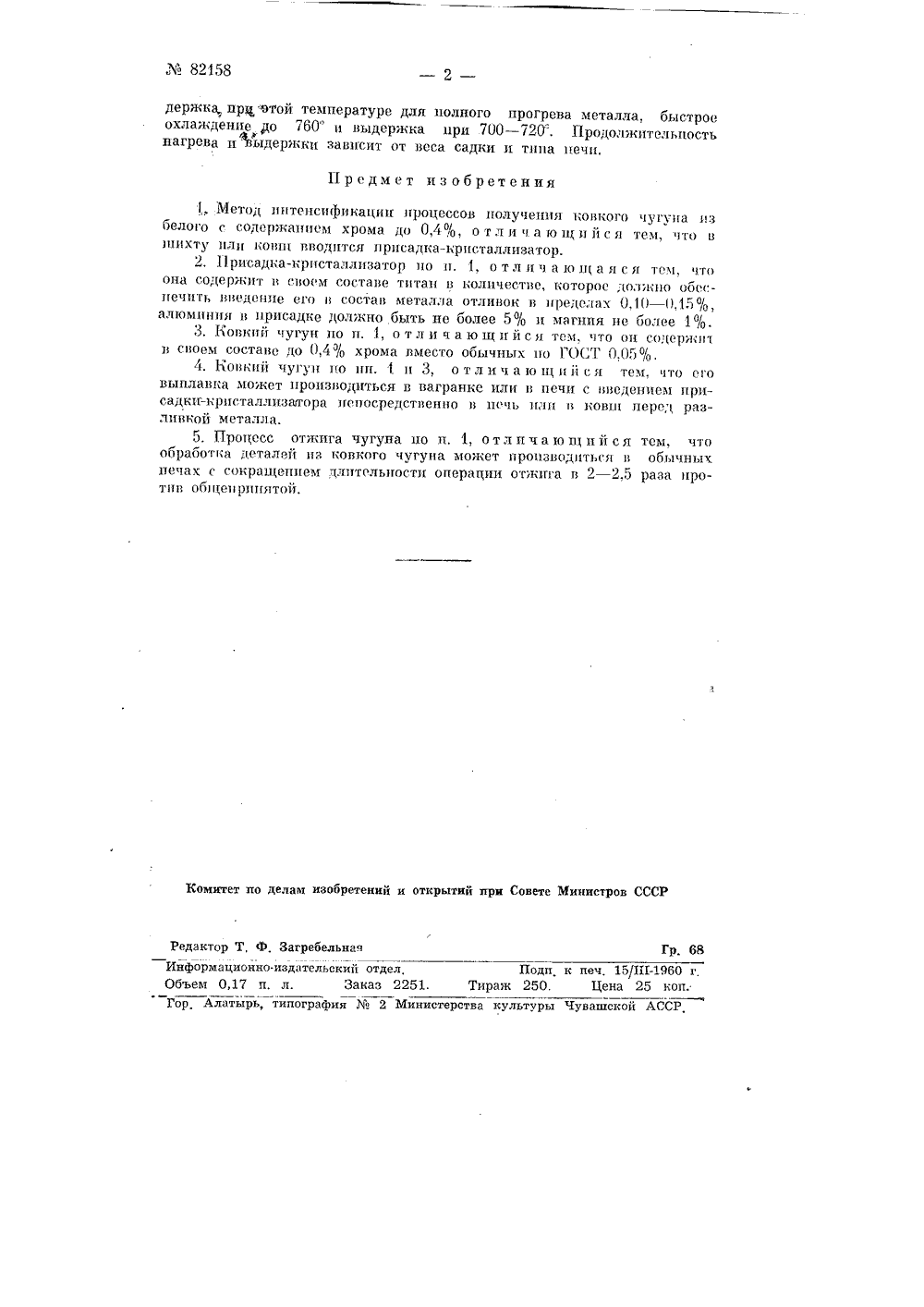

82158 Класс 18 с, 12 е 1 СССР ПИСАНИЕ ИЗОБРЕТЕН К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ссонов, Д, И, Ивано и М. А. Ког МЕТОД ИНТЕНСИФИКАЦИИ 11 РОЦЕССОВ 11 ОЛУЧ 1.НИЯ КОВКО ЧУГУНА ИЗ БЕЛОГО С СОДЕРЖАНИЕМ ХРОМА ДО 0,4%Заявлено юня 1949 г, за3 946 в Гостехннку СС Известны методы интенсификации процессов получения ковкогочугуна, например создание дополнительных центров кристаллизации вчугуне путем введения титана, алюминия и др. злемеитов или ускорение периода отжига чугуна с помощью предварительной его термической обработки.Основными затруднениями в производстве ковкого чугуна влютсяльность ироцссса томления и необходимость применения чугуна исодержащих хром в минимальном количестве п позволяющихавить белый чугун с содержанием хрома не более 0,07%.Описываемый метод устраняет указанпьи недостатки, позволяетзначительно ускорить процесс откпга белого чугуна и получить ковкийчугун с содержанием хрома до 0,4% с более высокими механическимисвойствами.Отличие оппсыьаемого метода от известных заключается в том, чтов шихту пли ковш, и зависимости от метода выплавки чугуна. вводятприсадку-кристаллизатор (в виде порош на с размерами зерен 3 - 5 мм),содеркащую в своем составе титан в виде ферротитана в таком количестве, которое обеспечивает введение титана в готовые отливки в пределах 0,10 - 0,15% (аломиния в присадке должно быть не более 5% имагния не более 1%),Присадка-кристаллцзатор такого состава пито процессграфитизации в период кристаллизации и способствует образовангнодополнительных центров кристаллизации, олагодаря чему ускоряетсяпроцесс распада карбидов и диффузия углерода.Кроме того, присадка-кристаллпзатор указанного состава позволяетпроизводить отжиг белого чугуна с содержанием хрома до 0,4% нускоряет эту операцию в 2 - 2,5 раза, Прп применении описываемогометода отжиг чугуна ведут по следующему графику: нагрев до 950, выдлите лома, выплМ. 82158 держкапрц "отой температуре для полного прогрева металла, быстрое охлаждение ло 760" и выдержка при 700 - 720". Продолжительность нагрева и(ыдержки зависит от веса садки и тина печи. Предмет изобретения Комитет по делам изобретений и открытий при Совете Министров СССР Редактор Т, Ф. ЗагребельнаяИнформационно-издательский отдел, Подп Объем 0,17 и, л. Заказ 2251. Тираж 250, Гор Алатырь, типография М 2 Министерства культуры к печ, 15/П 1-1960 г,Цена 25 кон;Чувашской АССР,1 Метод интенсификации процессов получения ковкого 1 угуна из белого с содержанием хрома до 0,4%, о т л и ч а ю щ и й с я тем, что в нц(хту или ко)ип вводится присадка-крнсталлизатор,2, П рисадка-крнсталлизатор по и. 1, о т л и ч а ю и( а ч с я тем, что Она соде 1)ткит в своем составе титан В количестве, которос до;) жно Ооесиечить введение его в состав лепетал(1 а отливок в пределах 0,10 - ,15%, алюминия в присадке должно быть не более 5% и магния не б)олее 1%.3. Ковкий чугун по п. .3, о тли ч а ю щийс я тем, что он содержит в своем составе до 0,4% хрома вместо обычных но ГОСТ 0,05%.4. Ковкнй чугун но нп. 1 н 3, отличающий ся тем, что его выплавка может производиться в вагранке или в печи с введением присадк(г-кристаллизатора непосредственно в пе)ь нли в ковш перед разливкой металла.5, Процесс отжига чугуна ио и. 1, о т л и ч а ю щ и й с я тем, что Ооработкя деталей нз ковкОГО чуГуна может пронзводитьс 51 В Ооычн 1,1 х печах с сокращением длит(льности операции отж 11 га в 2 - 2,5 раза против об)церипятой.
СмотретьЗаявка
398946, 11.06.1949
Ассонов А. Д, Иванов Д. П, Коган М. А
МПК / Метки
МПК: C22C 33/08, C22C 37/10
Метки: белого, интенсификации, ковкого, метод, процессов, содержанием, хрома, чугуна
Опубликовано: 01.01.1950
Код ссылки
<a href="https://patents.su/2-82158-metod-intensifikacii-processov-polucheniya-kovkogo-chuguna-iz-belogo-s-soderzhaniem-khroma-do-0-4.html" target="_blank" rel="follow" title="База патентов СССР">Метод интенсификации процессов получения ковкого чугуна из белого с содержанием хрома до 0, 4</a>
Способ регулирования однородности содержания кремния в чугуне по окружности доменной печи с двумя и более чугунными летками
Номер патента: 789583
Опубликовано: 23.12.1980
Авторы: Бургутин, Гуров, Курунов, Негинский, Рожавский, Рылов, Френкель, Хомич
МПК: C21B 7/20
Метки: более, двумя, доменной, кремния, летками, однородности, окружности, печи, содержания, чугуне, чугунными
...параметры плавки, формирующие общий уровень содержания кремния в чугуне повсем окружным секторам печи, прилегающим к соответствующим чугуннымлеткам. К ним относится большинствопараметров управления, как, например,рудная нагрузка, температура ивлажность горячего дутья, общий расход восстановительных добавок, вдуваемых в печь, и т.п а также контролируемые качественные характеристики шихты, как, например, содержаниежелеза в рудной части шихты, ее основность и т.п.Выпуск чугуна с одновременным отбором проб и их анализом на содержание кремния производят при любом чередовании леток. Например, на печи счетырьмя чугунными летками чередованиелеток таково: 1-2-3-4; 1-3-2-4,1-4-3-2 и т.п.Допустим также выпуск чугуна издвух, трех или даже...
Ускоренный способ отжига белого чугуна с повышенным содержанием кремния (1, 2-1, 37) на ферритный чугун
Номер патента: 97792
Опубликовано: 01.01.1954
Авторы: Боговаров, Гурдус, Казакевич, Пащенко, Рубановский, Скуратович, Федосов
МПК: C21D 5/04
Метки: белого, кремния, отжига, повышенным, содержанием, ускоренный, ферритный, чугун, чугуна
...элеваторных печах, так как время, необходимое для полного прогрева крупных садок при столь низкой температуре, оказывается настолько велико, что не приводит к сокращению общего цикла отжига,Описываемое изобретение устраняет этот недостаток и позволяет в результате применения предварительной выдержки при 750 в течение 6 - 7 час., за счет образования значительного количества центров графитизации, значительно ускорить процессы в первой и второй стадиях графитизации. Благодаря этому общий цикл отжига, например, в печах П 650 сокращается с 68 - 72 до 52 - 55 час.Согласно изобретению режим отжига следующий; нагрев отливок до температуры 750 10 - 12 час., выдержка отливок при температуре 750= 6 - 7 час., нагрев отливок до температуры 950 5 - 6...
Ковкий перлитный чугун
Номер патента: 1137110
Опубликовано: 30.01.1985
Авторы: Иванов, Корсун, Ненашев, Паршина, Пиминов, Федоров
МПК: C22C 37/00
Метки: ковкий, перлитный, чугун
...кремния меньше 1,07 продолжительность графитизации первичного цементита увеличивается 2-3раза и достигает 12-15 ч (вместо 5 ч),что затрудняет получение чугуна сплотной пврлитной структурой и способствует его Ферритизации; при содержании кремния более 1,75 уже прикратковременном отжиге (5 ч) происхо3 11371дит ферритизация чугуна и ньИелениекрупного графита в виде разветвленных хлопьев.С ферритизацией чугуна увеличивается его пластичность при одновременном снижении значений пропела прочности, модуля упругости и увеличениипотери упругости при 300 С.оПовышенное содержание марганца посравнению с прототипом позволяет стабилизировать технологию получениячугуна с перлитной микроструктурой:при содержании марганца меньше 1,3%при...
Ковкий чугун
Номер патента: 1375673
Опубликовано: 23.02.1988
Авторы: Абраменко, Сбитнев, Шебатинов
МПК: C22C 37/00
...предела ни.скель снижает способность чугуна кристаллизоваться белым, а также приводит к выделению первичных включенийграфита,Легирование чугуна молибденом иванадием приводит к образованию мел"кодисперсных карбидов и твердогораствора внедрения, что обеспечиваетстабилизацию границ зерен металлической основы, замедляет рост зерна,способствуя тем самым образованиюмелкодисперсной структуры и увеличению прочностных свойств чугуна привысоких температурах. Присадка этихэлементов меньше нижнего предела(каждого в отдельности ) практическине приводит к воздействию на состояние расплава, а следовательно, первичную кристаллизацию. Содержание ихвыше верхнего предела приводит к повышению количества карбидов и увеличению их размеров, что...
Экзотермическая смесь для легирования чугуна хромом в ковше
Номер патента: 425727
Опубликовано: 30.04.1974
Авторы: Жуков, Комов, Новохацкий, Перцевой, Полтавский, Приходной
МПК: C21C 1/08, C22C 35/00
Метки: ковше, легирования, смесь, хромом, чугуна, экзотермическая
...хромсодержащего материала ислользовап феррохром при следующем соотношении компонентов, вес. %:Железоалюминиевыйтермит основаФеррохром 17 - 23Экзотермическую смесь вводят на дно ковша в специальном огнеупорном стержне-стакане и поджигают термитной спичкой (термитная спичка зажигается и бросается на дпо ковша),Сразу же после сгорания смеси ковш заполняют жидким чугуном. В результате горения термитной составляющей смеси феррохром расплавляется и растворяется в термитной стали, которая, смешиваясь с чугунохт, легпрует его, а термитный шлак всплывает н стержне-стакане на поверхность жидкого ме.талла в ковше и удаляется счищалкой,Для приготовления смеси использовался 5 термит, состоящий из 24,2% алюминиевогопорошка марки ПА 1 ГОСТ...
Предыдущий патент: Способ определения химического состава металлов и сплавов
Следующий патент: Флюс для пайки твердых сплавов
Случайный патент: Судовой гребной винт
