Система регулирования энергоблока

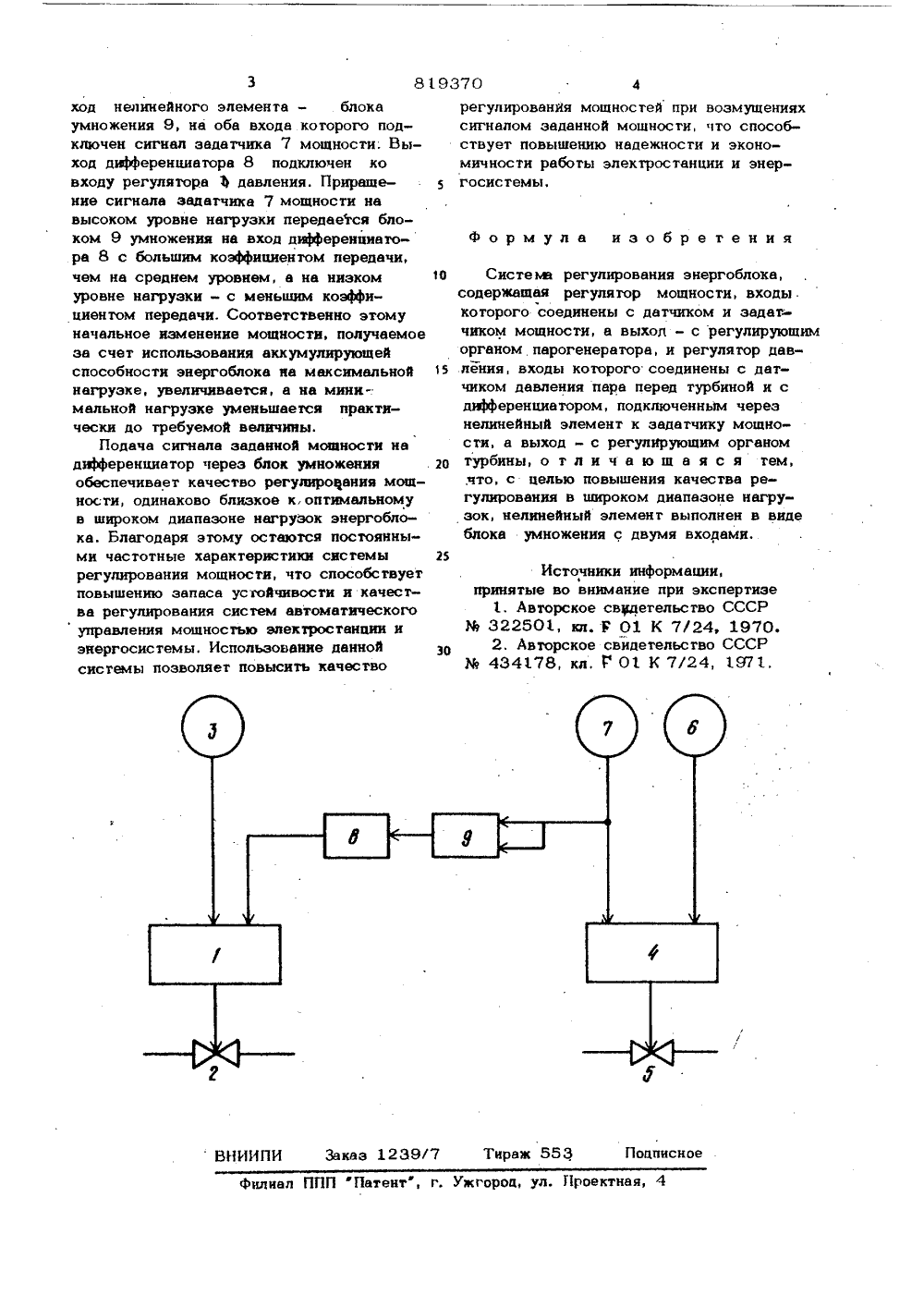

О П И С А Н И Е (и)819370ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалистическихреспублии(51)М, Кл. Р 01 К 13/02 с присоединением заявки РЙ Гввударстеенмй квинтет СССР вф делам вмврвтеввй и атврмтвйДата опубликования описания 10,04.8 1(72) Авторы изобретеии с. р ын и П. ф. Белоус с твеннотчгбб ьединени Предприятие "Донтехэнерго Прои по наладке, совершенствованию теэлектростанций и сетей(54) СИСТЕМА РЕГУЛИРОВАНИЯ ГОБЛ Изобретение относится к теплоэнерге- тике и может быть использовано при автоматизации энергетических блоков.Известны системы регулирования энергоблока, содержащие регулятор мощности, вход которого соединен с задатчшом мощности, а выход - с регулирующим ор-ганом парогенератора, и регулятор давления, входы которого соединены с датчиком и задатчиком давлення пара пе 10 ред турбиной, а выход - с регулирующим органом турбиными, Эти системы не обеспечивают необходимого качества регулирования при изменении режима работы в широком диапазоне.15Известна также система регулирования энергоблока, содержащая регулятор мощ- ности, входы которого соединены с датЭчиком и задатчиком мощности, а выходс регулирующим органом парогенератора, и регулятор давления, входы которого соединены с датчиком давления пара перед турбиной с дифференциатором, подключенным через нелинейный элемент к задаьчику мощности, а выход - с регулирующим .органом турбины 121.Недостатком известной системы следует считать пониженное качество регулирования при нагрузках энергоблока, существенно отличающихся от среднего уровня,Цель данного изобретения - повышение качества регулирования в широком диапазоне нагрузок, Для достижения поставленной цели нелинейный элемент выполнен в виде блока умножения с двумя входами.На чертеже показана принципиальная схема системы регулирования.Регулятор 1 давления, соединенный регулирующим органом 2 - турбины,. во принимает сигнал датчика 3 давления пара турбиной, Регулятор 4 мощности,воздействующий на производительность парогенератора через его регулирующий орган 5, воспринимает сигнал датчика 6 мощности и сигнал эадатчика 7 мощности. На вход дифференциатора 8 подключен вы8 19370 1239/7 Тираж 553 Подписнотент, г. Ужгород, ул. Проектная, 4 ВНИИПИ илиал П ход нелинейного элемента - блока умножения 9, на оба входа которого подключен сигнал эадатчика 7 мощности; Выход дифференциатора 8 подключен ко входу регулятора Ъ давления. Приращение сигнала звдвтчикв 7 мощности на высоком уровне нагрузки передается блоком 9 умножения на вход дифференцивтора 8 с большим коэффициентом передачи, чем на среднем уровнем, в на низком уровне нагрузки - с меньшим коэффициентом передачи. Соответственно этому начальное изменение мощности. получаемое за счет использования аккумулирующей способности энергоблока на максимальной нагрузке, увеличивается, а на мини-: мальной нагрузке уменьшается практически до требуемой величины.Подача сигнала заданной мощности на дифференцивтор через блок умножения обеспечивает качество регулирования мощности, одинаково близкое к,оптимальному в широком диапазоне нагрузок энергоблока. Благодаря этому остаются постоянными частотные характеристики системы регулирования мощности, что способствует повышению запаса усгойчивости и качества регулирования систем автоматического управления мощностью электростанции и энергосистемы. Использование данной системы позволяет повысить качество регулирования мощностей при возмущенияхсигналом заданной мощности, что способствует повышению надежности и экономичности работы электростанции и энергосистемы. Формула изобретения 10 Системою регулирования энергоблока,содержащая регулятор мощности, входыкоторого соединены с датчиком и эадатчиком мощности, а выхол - с регулирующиморганом парогенератора, и регулятор дав 1 ь пения, входы которого соединены с датчиком давления пара перед турбиной и сдифференцивтором, подключенным черезнелинейный элемент к задатчику мошности, а выход - с регулирующим органомтурбины, о т л и ч а ю щ а я с я тем,,что, с целью повышения качества регулирования в широком диапазоне нагрузок, нелинейный элемент выполнен в видеблока умножения с двумя входами, 25 Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Му 322501, кл. Г 01 К 7/24, 1970. 2. Авторское свидетельство СССР Ж 434178, кл, Р 01 К 7/24, 1971.
