Устройство для преобразования после-довательного кода b параллельный

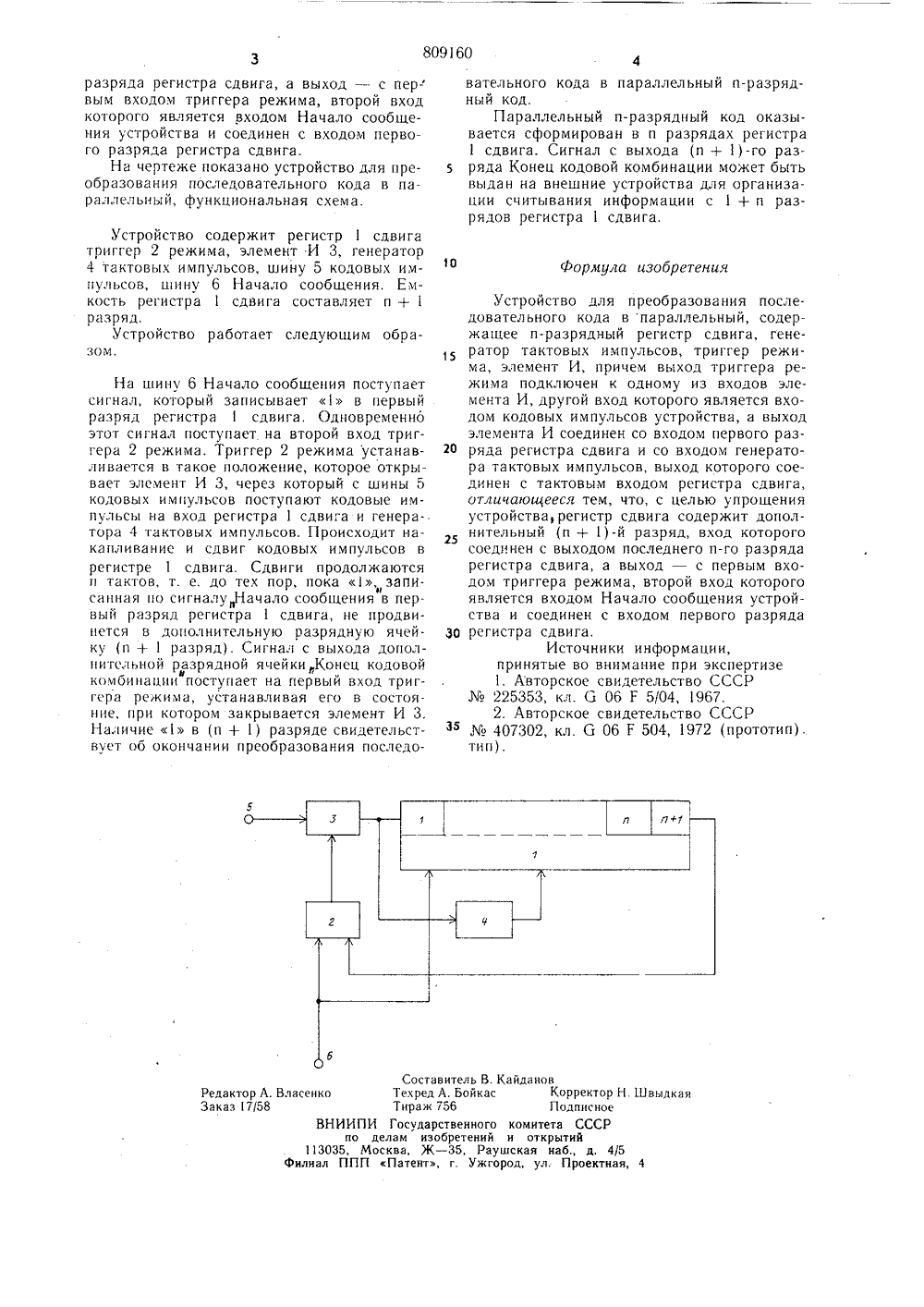

ОЛ ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскикСоциалистическихРеспублик п 1809160по делам изобретений и открытий(54) УСТРОЙСТВО ДЛЯ ПРЕОБРАЗОВАНИЯ ПОСЛЕДОВАТЕЛЬНОГО КОДА В ПАРАЛЛЕЛЬНЫЙИзобретение относится к автоматике и вычислительной технике и может найти применение в системах передачи данных по цифровым каналам для преобразования последовательного кода в параллельный.Известно устройство преобразования последовательного кода в параллельный, содержащее двухтактный регистр сдвига на ферриттранзисторных ячейках, генератор тактовых импульсов и блок формирования сигнала "Конец кодовой комбинацииф ,1. Недостаток этого устройства - конструктивная сложность, обусловленная наличием блока формирования сигнала аКонецИкодовой комбинации. Причем количество оборудования в данном блоке зависит от разрядности преобразуемого кода,Наиболее близким по технической сущности является устройство преобразования кодов, содержащее дешифратор, регистр сдвига, коммутатор (схема совпадения), генератор тактовых импульсов, блок формирования сигнала Конец кодовой комбинации, элемент задержки, триггер режима, счетный триггер, триггер выбора комбинации, вход триггера режима для подачи сигнала Начало сообщенияф (шина Начало сообщения) 2 .Недостаток известного устройства - конструктивная сложность, обусловленная наличием блока формирования сигнала Ко 3/нец кодовой комбинации. Причем количество оборудования в данном блоке зависит от разрядности преобразуемого кода.Цель предлагаемого изобретения - упрощение конструкции за счет упрощения блока формирования сигнала, Конец кодовой О комбинации,Поставленная цель достигается тем, чтоустройство для преобразования последовательного кода в параллельный, содержащее и-разрядный регистр сдвига, генератор тактовых импульсов, триггер режима, элемент И, причем выход триггера режима подключен к одному из входов элемента И, другой вход которого является входом кодовых импульсов устройства, а выход элемента И соединен со входом первого разряда регист 2 о ра сдвига и со входом генератора тактовыхимпульсов, выход которого соединен с тактовым входом регистра сдвига, содержит дополнительный (и + 1)-й разряд, вход которого соединен с выходом последнего и-го809160 Формула изобретения СоставиТехред А.Тираж 75 ИПИ Государст по делам изобрМосква, Ж - 3 ПП Патент,Власенко едакто аказ 17 Н 1130 лиал разряда регистра сдвига, а выход - с пер- вым входом триггера режима, второй вход которого является входом Начало сообщения устройства и соединен с входом первого разряда регистра сдвига.На чертеже показано устройство для преобразования последовательного кода в параллельный, функциональная схема. Устройство содержит регистр 1 сдвига триггер 2 режима, элемент И 3, генератор 4 тактовых импульсов, шину 5 кодовых импульсов, шину 6 Начало сообщения. Емкость регистра 1 сдвига составляет и + 1 разряд.Устройство работает следующим образом. На шину 6 Начало сообщения поступает сигнал, который записывает 1 в первый разряд регистрасдвига. Одновременно этот сигнал поступает на второй вход триггера 2 режима. Триггер 2 режима устанавливается в такое положение, которое открывает элемент И 3, через который с шины 5 кодовых импульсов поступают кодовые импульсы на вход регистра 1 сдвига и генератора 4 тактовых импульсов. Происходит накапливание и сдвиг кодовых импульсов в регистре 1 сдвига. Сдвиги продолжаются и тактов, т. е. до тех пор, пока , запии санная по сигналуНачало сообщения в пер. вый разряд регистра 1 сдвига, не продвинется в дополнительную разрядную ячейку (и + 1 разряд). Сигнал с выхода дополнительной разрядной ячейкиКонец кодовой комбинации поступает на первый вход триггера режима, устанавливая его в состояние, при котором закрывается элемент И 3. Наличие 1 в (п + 1) разряде свидетельствует об окончании преобразования последовательного кода в параллельныи и-разрядный код.Параллельный п-разрядный код оказывается сформирован в и разрядах регистрасдвига. Сигнал с выхода (п + 1) -го раз ряда Конец кодовой комбинации может бытьвыдан на внешние устройства для организации считывания информации с 1+ и разрядов регистра 1 сдвига. Устройство для преобразования последовательного кода в параллельный, содержа 1 цее п-разрядный регистр сдвига, генератор тактовых импульсов, триггер режима, элемент И, причем выход триггера режима подключен к одному из входов элемента И, другой вход которого является входом кодовых импульсов устройства, а выходэлемента И соединен со входом первого раз 20 ряда регистра сдвига и со входом генератора тактовых импульсов, выход которого соединен с тактовым входом регистра сдвига,отличающееся тем, что, с целью упрощенияустройства, регистр сдвига содержит дополнительный (и + 1) -й разряд, вход которогосоединен с выходом последнего п-го разрядарегистра сдвига, а выход - с первым входом триггера режима, второй вход которогоявляется входом Начало сообщения устройства и соединен с входом первого разрядаЗо регистра сдвига,Источники информации,принятые во внимание при экспертизе1, Авторское свидетельство СССР225353, кл. б 06 Е 5/04, 1967.2. Авторское свидетельство СССР407302, кл. 6 06 Г 504, 1972 (прототип).тип). ль В. Кайдановойкас Корректор Н. ШвыдкПодписноенного комитета СССРтений и открытийРаушская иаб., д. 4/5Ужгород, ул. Проектная, 4
