Микроинтерферометр
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 80251
Автор: Захарьевский
Текст

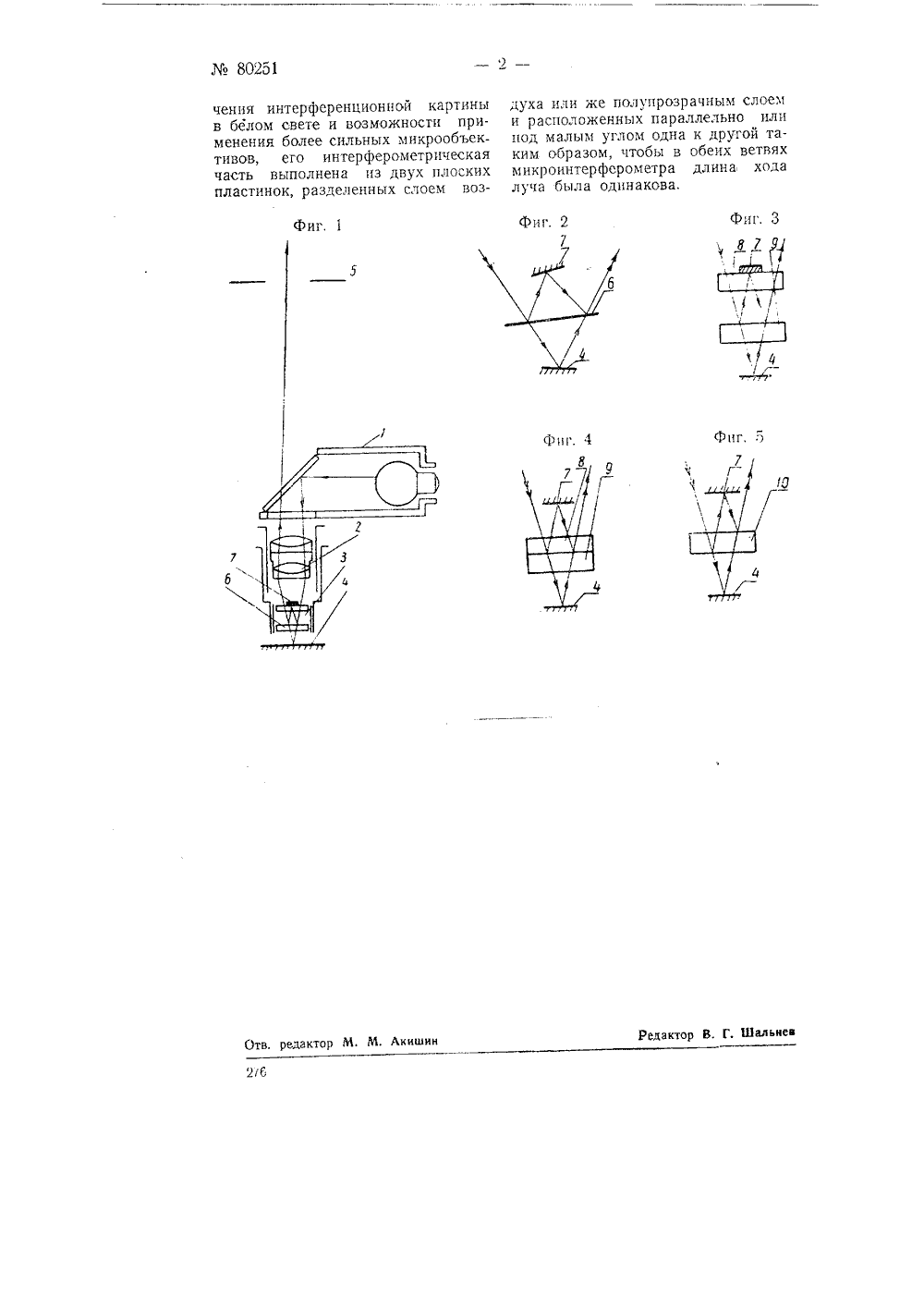

.% 80251 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУЗаявлено 1 О ноября 1948 года в Комитет по изобретениям м открытиям при Совете Министров СССР за М 887552Опубликовано 3 января 1950 года Предмет изобретения Микроинтерферометр, о т л и ч а ю щи й ся тем, что, с пелыо лолу 275Предметом изобретения являетсяусовершенствование интерференционных микроскопов, предназначенных для определения весьма малыхперемещений или для определениячистоты поверхностей,Существующие микроинтерферометры имеют тот недостаток, чточерез их разделительные кубикипроходит только один интерферируощий луч, а следовательно, приизменениях параметров этих кубиков с течением времени (вследствие,например, старения бальзама, склеиаошего две части кубика) апертуру микрооб ьектива нельзя полностью использовать.В предлагаемом микроинтерферометре этот недостаток устранентем, что, с целью полу"чения интерференционной картины в белом свете и возможности применения оолеесильных микрообъективов, его интерферометрическая часть выполнена из двух плоских пластинок, разделенных слоем воздуха и расположенных параллельно или под малымуглом одна к другой.На фиг. 1 схематично изображенмикроинтерферометр с осветителемв разрезе; на фиг. 2 - ход лучей винтерферометре; на фиг. 3, 4 и 5 -различные варианты осуществления18 к интерференции света при помощи плоско-параллельных пластинок.Осветитель 1 (фиг. 1) отбрасывает луч света через микрообъектив 2 и интерферометр 3 на испытуемую поверхность 4, В зависимости от характера этой поверхности в картинной плоскости 5 будут наблюдаться ннтерференционные поло, сы в белом свете.Интерферометр 3 состоит из полупрозрачного слоя 6 и небольшого зеркального (посеребренного) участка поверхности 7. Полупрозрачный слой нанесен на плоско-параллельные пластинки 8 и 9 (фиг. 3 и 4) или на обе стороны одной пластинки 10 (фиг. 5). Пластинки могут быть разделены слоем воздуха (фиг. 3) и хгогут не быть разделены им (фиг. 4), а также могут оыть установлены параллельно или под малым углом одна к другой. Для повышения яркости и контрастности полос, а также для уменьшения рефлексов непосеребренные поверхности пластинок просветляются и металлизируются.Фиг, 1 В 7 Фиг. 5 Фиг. 4 б 2( чения интерференционной картины в белом свете и возможности применения более сильных микрообъективов, его интерферометрическая часть выполнена из двух плоских пластинок, разделенных слоем возтв, редактор М. М. Л духа или же полупрозрачным слоем и расположенных параллельно или под малым углом одна к другой таким образом, чтобы в обеих ветвях микроинтерферометра длина хода луча была одинакова. Редактор 8 Г Шальн
