Способ осушки воздуха впараллельно установленныхадсорберах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

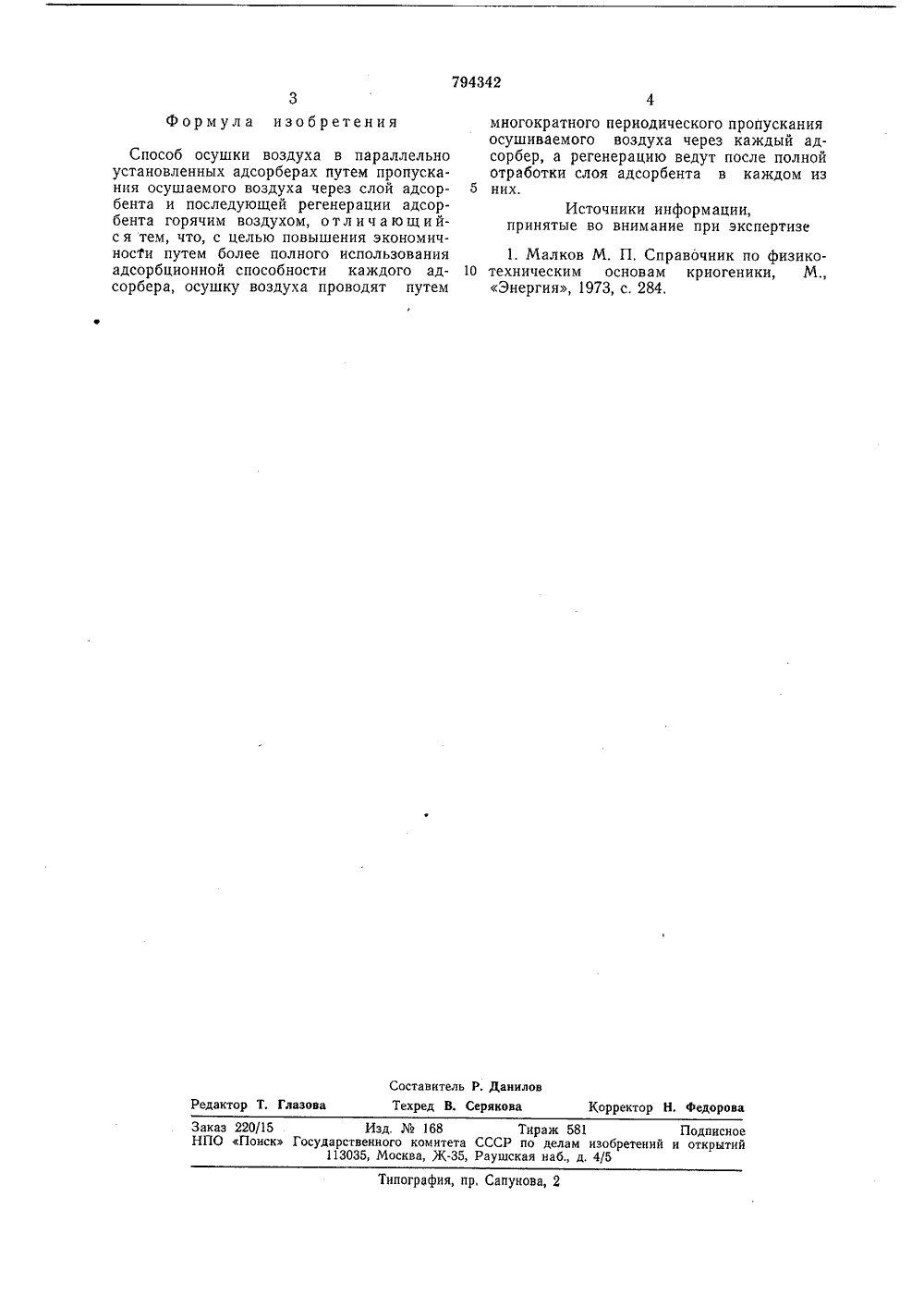

О П -И Е ИЗОБРЕТЕНИЯ и 794342 Союз Советских Соцналнстнческнх Республик(21) 2713687/23-0 1) М. Кл.з Г 25 В 37/00 Р 24 Р 3/14 явкиприсоединени сударственный комитет 23) Приоритет) Заявитель ОБ ОСУШКИ ВОЗДУХА В ПАРАЛЛЕЛЬНОСТАНОВЛЕННЪХ АДСОРБЕРАХ бента, наприме по ают на вто о лояго а по пол- особ(61) Дополнительное к авт. Изобретение относится к области холодильной техники, а точнее к способамосушки воздуха в параллельно установленных адсорберах.Известны способы осушки воздуха в параллельно установленных адсорберах путем пропускания осушаемого воздуха через слой адсорбента и последующей регенерации адсорбента горячим воздухом 11,Недостатком известных способов является их малая экономичность, вследствие неполного использования адсорбционной способности слоя адсорбента, находящегося вадсорберах,Данное изобретение направлено нвышение экономичности, путем болееного использования адсорбционной спности каждого адсорбера.Цель достигается тем, что осушку воздуха проводят путем многократного периодического пропускания осушиваемого воздуха через каждый адсорбер, а регенерацию ведут после полной отработки слоя адсорбента в каждом из них.Способ производится следующим образом.Цикл работы адсорберов состоит из следующих четырех периодов. Первый пери-.од - осушка воздуха осуществляется впервом адсорбере до насыщения влагой 30 лишь части с адсор р 5000, после че воздух д рй адсорбер.Второй период - первый адсорбер отдыхает, а осушку воздуха проводят во втором адсорбере до отработки слоя адсорбента также на 50%, после чего осушку воздуха переключают снова на первый адсорбер,Третий период - второй адсорбер отдыхает, а осушку воздуха проводят в первом адсорбере до появления проскока влаги в осушенном воздухе, после чего производят переключение подачи воздуха на второй адсорбер, а первый адсорбер ставят на регенерацию.Четвертый период - осушку воздуха осуществляют во втором адсорбере до появления проскока влаги в осушаемом воздухе. Одновременно проводят регенерацию первого адсорбера, а второй адсорбер ставят на регенерацию, после чего цикл полностью повторяют.Экономическая эффективность предложения выражается в более полном использовании адсорбционной способности адсорбента в каждом адсорбере, чем сокращается число регенерации адсорбента и снижается расход электроэнергии на подогрев регенерирующего горячего воздуха.794342 Формула изобретения Составитель Р, ДаниловТехред В. Серякова Корректор Н, федорова Редактор Т. Глазова Заказ 220/15 Изд.168 Тираж 581 Подписное НПО Поиск Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 Способ осушки воздуха в параллельно установленных адсорберах путем пропускания осушаемого воздуха через слой адсорбента и последующей регенерации адсорбента горячим воздухом, о т л и ч а ю щ и йс я тем, что, с целью повышения экономичности путем более полного использования адсорбционной способности каждого адсорбера, осушку воздуха проводят путем многократного периодического пропускания осушиваемого воздуха через каждый адсорбер, а регенерацию ведут после полной отработки слоя адсорбента в каждом из 5 них. Источники информации,принятые во внимание при экспертизе1. Малков М. П, Справочник по физико 10 техническим основам криогеники, М., Энергия, 1973, с, 284.
СмотретьЗаявка
2713687, 12.01.1979
ПРЕДПРИЯТИЕ ПЯ А-3605
САГАЙДАК ВЕРА ГЕРАСИМОВНА, БЛАЗНИН ЮРИЙ ПЕТРОВИЧ, ПЕТУХОВ СЕРГЕЙ СЕРГЕЕВИЧ, ВАЛЕЕВ НУХ ФАЙЗРАХМАНОВИЧ
МПК / Метки
МПК: F25B 37/00
Метки: воздуха, впараллельно, осушки, установленныхадсорберах
Опубликовано: 07.01.1981
