Устройство формирования контрольного разряда счетчика
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 783995
Авторы: Берсон, Марголин, Покровский
Текст

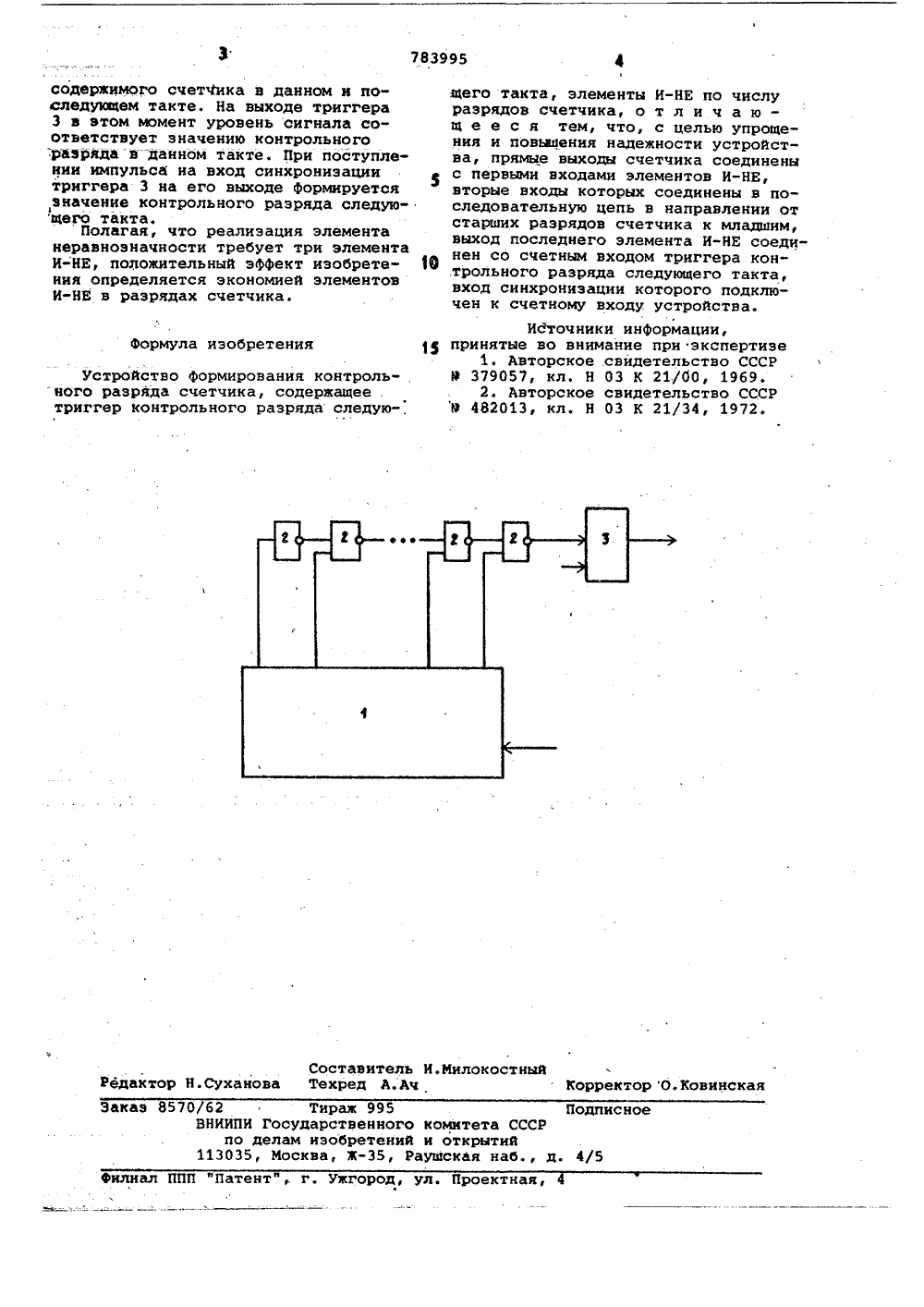

Союз Советскии Социалистицескик РеспубликОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИ ЕТЕЛЬСТВУ и 11783995(53)М. Кл. Н 03 К 21/34 с присоединением заявки Йо Государственный комитет СССР по делам изобретений и открытийДата опубликования описания 10. 12. 80(54) УСТРОЙСТВО ФОРМИРОВАНИЯ КОНТРОЛЬНОГО РАЗРЯДА СЧЕТЧИКА Изобретение относится к областиимпульсной техники и может быть.использовано для построения схем контроля счетчиков.Известно устройство 1 1, содержащее элементы И, по числу разрядовсчетчика, ИЛИ и НЕ.,Недостатком этого устройства является сложность, определяемая большим числом связей, и низкая степень 1 Оунификации,Наиболее близким техническим ре"шением к данному является устройство 2, содержащее и-разрядный двоичный счетчик, и+2 элемента неравноэначности, первые входы И элементовнеравнозначности соединены с выхода"ми триггеров счетчика, по вторый входам соединенные в последовательнуюцепьв направлении от старших разрядов к младшим, входы и+1-го элемента неравнозначности соединены свыходами и-го и триггера контрольногоразряда, а входы и+2-го элемента неравнозначности - с выходом и+1-го и 2счетного входа устройства, а его выход является выходом устройства 2 1.Недостатком данного устройстваявляется его сложность и, как следствие, низкая надежность. 30 Целью изобретения является упрощение и повышение надежности устройства.Поставленная цель достигается тем,что в устройстве, содержащем триггерконтрольного разряда следующего такта, элементы И-НЕ по числу разрядовсчетчика, прямые выходы счетчика соединены с первыми входами элементовИ-НЕ, вторые входы которых соединеныв последовательную цепь в направлении от старшего разряда к младшему,выход. последнего элемента И-НЕ соединен со счетным входом триггера контрольного разряда следующего такта,вход синхронизации которого соединенсо счетным входом устройства.На чертеже представлена схема устройства.Устройство содержит контролируемый счетчик 1, элементы И-НЕ 2 итриггер 3 контрольного разряда следующего такта.Принцип работы устройсва заключается в следующем.При поступлении импульса счетана вход счетчика 1 элементами И-НЕ2 на счетном вХоде триггера 3 формируется логический уровнь, соответствующий сумме по тиоб 2 сумм единиц783995 а Формула изобретения Составитель И,Иилокостный Редактор Н.Суханова Техред А.Ач Корректор О,КовинскаяЗаказ 8570/62 Тираж 995 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная,содержимого счетчика в данном и последующем такте. На выходе триггера 3 и этом момент уровень сигнала соответствует значению контрольного разряда"вданном такте. При поступлении импульса на вход синхронизации триггера 3 на его выходе формируется значение контрольного разряда следующего такта.Полагая, что реализация элемента неравноэначности требует три элемента И-НЕ, положительный эффект изобретения определяется экономией элементов И-НЕ в разрядах счетчика. Устройство формирования контрольного разряда счетчика, содержащее . триггер контрольного разряда следующего такта, элементы И-НЕ по числу разрядов счетчика, о т л и ч а ю - щ е е с я тем, что, с целью упрощения и повьиаения надежности устройства, прямые выходы счетчика соединены с первыми входами элементов И-НЕ, вторые входы которых соединены в последовательную цепь в направлении от старших разрядов счетчика к младшим, выход последнего элемента И-НЕ соеди нен со счетным входом триггера контрольного разряда следующего такта, вход синхронизации которого подключен к счетному входу устройства,Источники информации,принятые во внимание при экспертизе 1. Авторское .свидетельство СССР 9 379057, кл, Н 03 К 21/00, 1969. 2. Авторское свидетельство СССР Р 482013, кл. Н 03 К 21/34, 1972.
СмотретьЗаявка
2722457, 07.02.1979
ПРЕДПРИЯТИЕ ПЯ Г-4152
БЕРСОН ЮРИЙ ЯКОВЛЕВИЧ, МАРГОЛИН ЕВГЕНИЙ ЯКОВЛЕВИЧ, ПОКРОВСКИЙ ВЯЧЕСЛАВ СЕРАФИМОВИЧ
МПК / Метки
МПК: H03K 21/34
Метки: контрольного, разряда, счетчика, формирования
Опубликовано: 30.11.1980
Код ссылки
<a href="https://patents.su/2-783995-ustrojjstvo-formirovaniya-kontrolnogo-razryada-schetchika.html" target="_blank" rel="follow" title="База патентов СССР">Устройство формирования контрольного разряда счетчика</a>
Устройство для коррекции контрольных разрядов счетчика
Номер патента: 1080145
Опубликовано: 15.03.1984
Авторы: Беляускас, Жидонис, Пранцулис, Светикас, Яфетас
МПК: G06F 11/10
Метки: контрольных, коррекции, разрядов, счетчика
...если в формированиисоответствующего контрольного разряда кода Хэмминга участвует К-й разрядсчетчика, не расположенный посленечетного количества участвующихразрядов, выходы нечетных элементовИ группы, соединенные с 1 входамиэлементов ИЛИ группы 1 - четноечисло), поключены к соответствующимвходам элемента ИЛИ, выходы четныхэлементов И группы, соединенные с5-входами элементов ИЛИ группы (5 -нечетное число), подключены к соответствующим входам элемента ИЛИ.На чертеже приведена структурнаясхема устройства для коррекции контрольных разрядов восьмиразрядногосчетчика.Устройство содержит группу элементов И 1-8, счетчик 9, счетныйвход 10 счетчика 9, группу элементов ИЛИ 11-14, группу триггеров15-13 контрольных разрядов кодаХэмминга, элемент...
Устройство формирования контрольного разряда счетчика
Номер патента: 1027828
Опубликовано: 07.07.1983
Авторы: Дзюба, Милейковский, Рябов
МПК: H03K 21/34
Метки: контрольного, разряда, счетчика, формирования
...разрядов.Указанная цель достигается тем, что в устройство для формирования контрольного разряда счетчика, содержащее контрольный триггер, счетчик и элементы И-НЕ по количеству разрядов счетчика, выход каждого элемента И-НЕ, начиная с первого, содннен с первым входом последующего элемента И-НЕ, вторые входы элемен нов И-НЕ, начиная с первого, соединены 55 соответственно с выходами разрядов счетчика, начиная со старшего, выход последнего элемента И-НЕ соединен со счетным входом контрольного триггера, вход синхронизации которого соединен с входнойшиной, введен дсполнительный элемент И-НЕ,входы которого соединены с выходами разрядов счетчика, выход дополнительногоэлемента И-НЕ соединен с третьим входомпоследнего элемента И-НЕ,На...
Устройство для коррекции контрольного разряда счетчика
Номер патента: 785868
Опубликовано: 07.12.1980
МПК: G06F 11/10
Метки: контрольного, коррекции, разряда, счетчика
...вычитании). Тогда вмомент поступления сигнала П (31)на выходе узла коррекции при сложении(узла коррекции при вычитании) этойтетрады Формируется сигнал коррекцииконтрольного разряда. С выхода элемента И 5 (И 6) он поступает через элемент ИЛИ 16, второй вход элемента И 9(на первый вход элемента И 9 в этовремя поступает сигнал сложения(вычитания) счетчика на счетный вход ф триггера контрольного разряда 17 иизменяет его состояние.Таким образом, по значению разрядов тетрады 1011 (1100) в текущем такте сформировано значение контрольного 15 разряда счетчика в очередном тактедля набора 1100 при сложении (1011при вычитании), которое вместе с содержимым счетчика может пересылатьсяв другие узлы или устройства ЭВМ для рр контроля правильности...
Устройство для формирования контрольного разряда счетчика
Номер патента: 379057
Опубликовано: 01.01.1973
МПК: G06F 11/10, H03K 21/40
Метки: контрольного, разряда, счетчика, формирования
...разряда связан с единичным выходом триггера первого разряда, Входы схемы ИЛИ 5 соединены с выходами схем И 4, 25 а ее выход через схему НЕ б - с входомсхемы И 7, другой вход которой связан с шиной импульсов счета, Выход управляющей схемы И 7 соединен со счетным входом триггера 8 контрольного разряда.30 В исходном состоянии значение конного разряда устанавливается таким,379057 Таблицаразрядовком- бинаций 21 - 2 2 - 1 7 8 21+1 3 4 Х Х Х О Х Х Х Х Х Х Х Х Х Х Х Х Х Х 0 Х Х Х 1 1 Х Х Х 1 Х Х Х Х Х Х Х Х Х 0 Х 3 Х 1 1 1 0 Х Х Х 1 Х Х 1 Х 3сумма единиц содержимого счетчика 10 и контрольного разряда была нечетной (четной), При поступлении импульса счета контрольный разряд не изменяет своего состояния, если содержимое счетчика 10 равно одной из...
Счетчик с устройством контроля
Номер патента: 508936
Опубликовано: 30.03.1976
Автор: Гуляев
МПК: H03K 21/30
Метки: счетчик, устройством
...по модулю два 11, к входу которого через инвертор 10 подключен выход схемы И 9, один из выходов которой подсоединен к шине входного сигнала 16 и нулевому выходу последнего триггера счетчика.Выход контрольной схемы И 12 через инвертор 13 подключен к нулевому входу триггера ошибки 14, единичный выход триггера ошибки 14 включен на вход входной схемы И 8, вторым входом которой служат единичный выход триггера совпадения 6, Выход входной схемы И 8 подключен к входу схемы И 7 и к шине входного сигнала 16.Принцип работы предлагаемого устройства состоит в следующем.Устройство может работать в двух режимах - обычном и режиме контроля, что определяется состоянием триггера ошпб;:и. Если триггер ошибки в состоянии О, то осуществляется обычный...
Предыдущий патент: Резервированный счетчик импульсов
