Устройство для формирования контрольного разряда счетчика

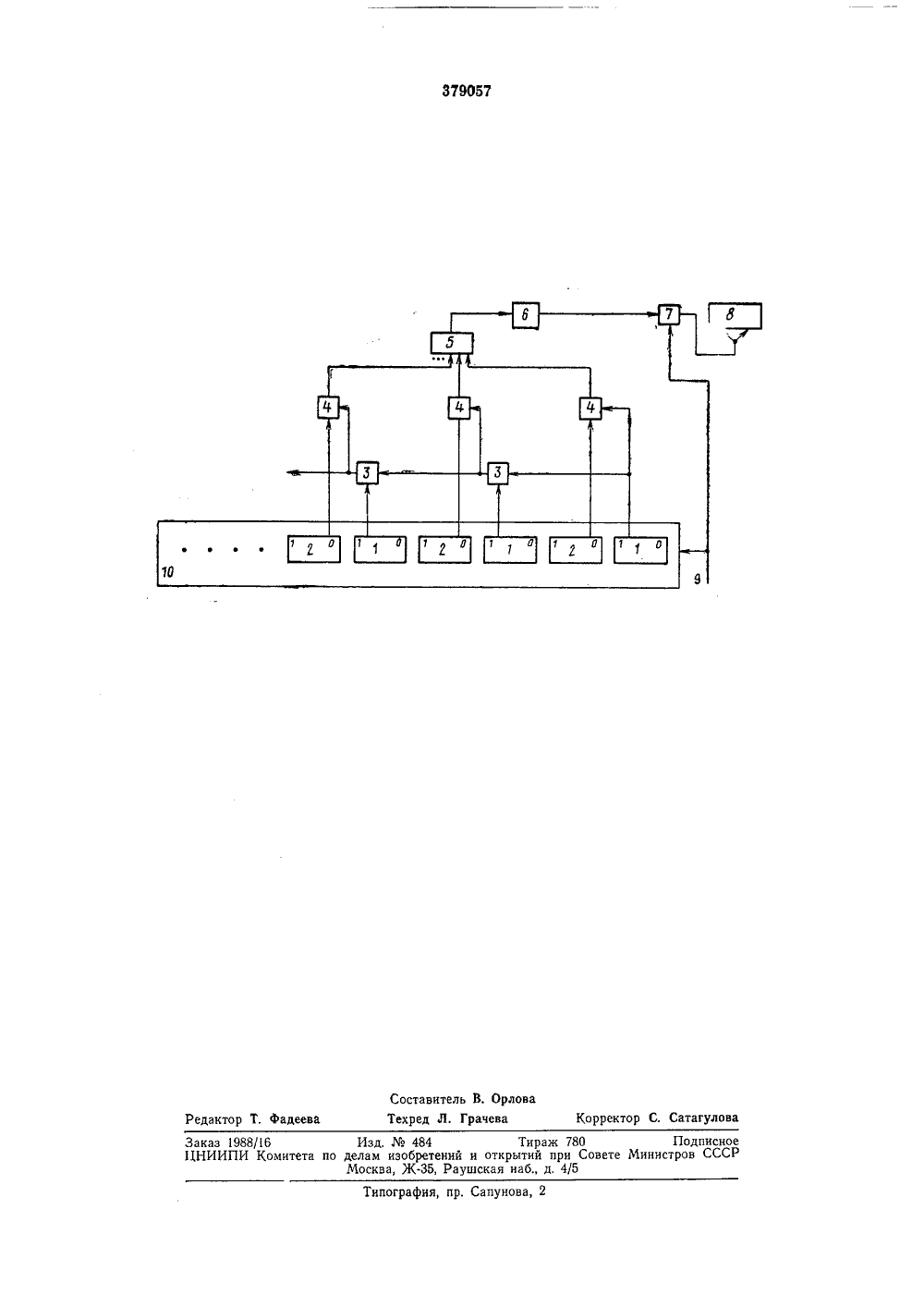

О б-А И Е ИЗОБРЕТ Ен ИЯ Сома Советскнл Соииалистическик РеспублииК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельстваЗаявлено 20.Х,1970 ( 1484402/18с присоединением заявкириоритетпубликовано 18.1 1/.1973, Бюллетень19ата опубликования описания 19 Х 11,1973 омнтет по делам изобретений и открытий лрн Совете Министров. Метешкин и Н, Д. Рябуха аявит ЛЯ ФОРМИРОВАНИЯ КОНТРОЛЬ РАЗРЯДА СЧЕТЧИКА СТРОЙ СТВ ых разряразрядов разрядов, у ИЛИ му И 7, ну 9 потроль- чтобы Изобретение относится к области цифровойвычислительной техники.Известно устройство для формированияконтрольного разряда двоичного счетчика, содержащее дешифратор, дизъюнктивный элемент и триггер контрольного разряда.В этом устройстве значение контрольногоразряда, являющееся дополнением количества единиц числа, находящегося в счетчике в данном такте до нечетного (четного), формируется на основе анализа изменения содержимого нечетных разрядов счетчика. При этом быстродействие снижается, так как минимальный период следования импульсов счета должен быть равен сумме времени срабатывания самого счетчика, времени срабатывания схемы управления триггером контрольного разряда и времени срабатывания триггера контрольного разряда.В предлагаемом устройстве формированиеконтрольного разряда совмещено во времени с процессом распространения переносов в счетчике, Вместо дешифраторов, определяющих такт изменения состояния разрядов счетчика, формирование значения контрольного разряда в данном такте обеспечивается на основе анализа содержимого счетчика в предыдущем такте,Это позволяет существенно сократить времяформирования значения контрольного разряда. На чертеже изображена схема предлагаемого устройства.Оно содержит триггеры 1 нечетндов счетчика, триггеры 2 четных5 счетчика, схемы И 3 нечетныхсхемы И 4 четных разрядов, схем5, схему НЕ б, управляющую схетриггер 8 контрольного разряда, шдачи импульсов счета и счетчик 10.10 Единичные выходы триггеров 1, крометриггера первого разряда, соединены с входами схем И 3, другие входы которых, кроме схемы И 3 третьего разряда, связаны с выходом предыдущей схемы И 3, другой вход 15 схемы И 3 третьего разряда - с единичнымвыходом триггера первого разряда. Нулевые выходы триггеров 2 соединены с входами схем И 4, другие входы которых, кроме схемы И 4 второго разряда, подключены к 20 выходу схемы И 3 триггера предыдущегонечетного разряда, другой вход схемы И 4 второго разряда связан с единичным выходом триггера первого разряда, Входы схемы ИЛИ 5 соединены с выходами схем И 4, 25 а ее выход через схему НЕ б - с входомсхемы И 7, другой вход которой связан с шиной импульсов счета, Выход управляющей схемы И 7 соединен со счетным входом триггера 8 контрольного разряда.30 В исходном состоянии значение конного разряда устанавливается таким,379057 Таблицаразрядовком- бинаций 21 - 2 2 - 1 7 8 21+1 3 4 Х Х Х О Х Х Х Х Х Х Х Х Х Х Х Х Х Х 0 Х Х Х 1 1 Х Х Х 1 Х Х Х Х Х Х Х Х Х 0 Х 3 Х 1 1 1 0 Х Х Х 1 Х Х 1 Х 3сумма единиц содержимого счетчика 10 и контрольного разряда была нечетной (четной), При поступлении импульса счета контрольный разряд не изменяет своего состояния, если содержимое счетчика 10 равно одной из Значение разрядов, отмеченных в таблице Х, может быть любым.По окончании процесса переноса в счетчике на выходе инвертора сформируется новым сигнал (1 или 0). Пусть, например, содержимое разрядов счетчика не равно ни одной из комбинаций, указанных в таблице. Тогда сигнал на выходе инвертора будет равен 1 и очередной импульс счета, пройдя через управляющую схему И 7, изменит состояние контрольного разряда.Из рассмотрения работы схемы видно, что очередной импульс счета может быть подан через промежуток времени, равный времени распространения переноса в счетчике плюс время прохождения сигнала через одну схему ИЛИ, две схемы И и инвертор. При этом длительность импульса счета должна быть меньше времени срабатывания двух младших разрядов счетчика. Предмет изобретения Устройство для формирования контрольного разряда счетчика, содержащее триггер контрольного разряда, счетчик, логические комбинаций, указанной в таблице, так как тигнал на выходе схемы НЕ б в этом случае равен нулю и импульс счета, изменяющий состояние счетчика, не пройдет на вход тригге ра контрольного разряда. элементы, отличающееся тем, что, с целью повышения быстродействия, оно содержит схемы И четных и нечетных разрядов счетчика, схему ИЛИ, схему НЕ и управляю щую схему И, причем единичный выходтриггера каждого нечетного разряда счетчика, кроме первого, соединен со входом схемы И нечетного разряда, другой вход схемы И каждого нечетного разряда, кроме схемы 15 И третьего разряда, связан с выходом схемы И предыдущего нечетного разряда, другой вход схемы И третьего разряда связан с единичным выходом триггера первого разряда, нулевой выход триггера каждого четно го разряда счетчика соединен с входом схемы И четного разряда, другой вход которой, кроме схемы И второго разряда, подключен к выходу схемы И предыдущего нечетного разряда, другой вход схемы И вто рого разряда связан с единичным выходомтриггера первого разряда, выходы схем И четных разрядов через схему ИЛИ и схему НЕ связаны со входом управляющей схемы И, другой вход которой соединен с шиной 30 импульсов счета, а выход - со счетным входом триггера контрольного разряда.3905 Составитель В. ОрловаТехред Л. Грачева Корректор С. Сатагулова Редактор Т. Фадеева Типография, пр, Сапунова, 2 Заказ 1988/16 Изд,484 Тираж 780 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5
