Прибор для измерения зазоров подшипников качения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

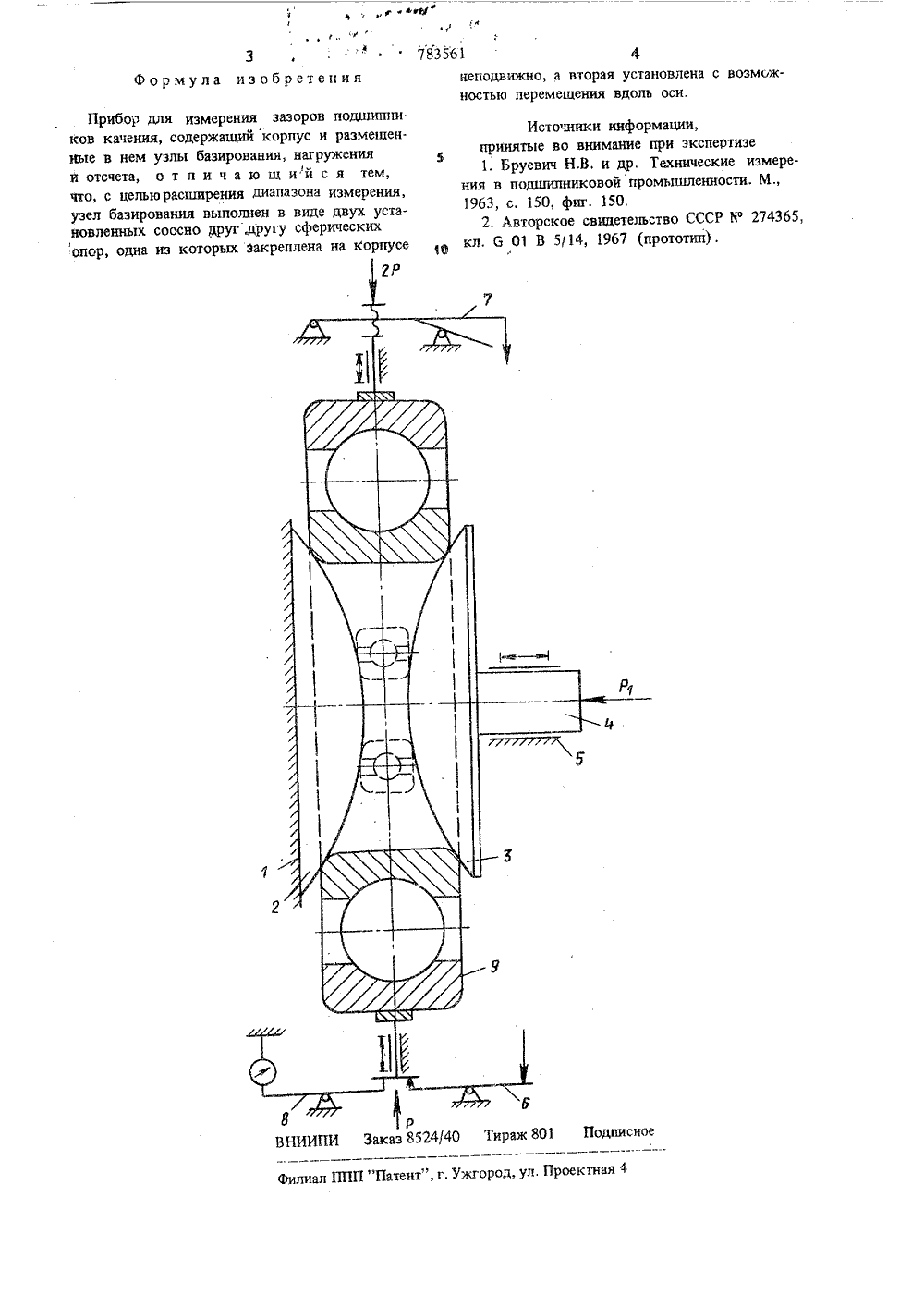

(22) Заявлено 10.11,78 (21) 2683325/25 - 28с присоединением заявки РЙ(23) Приоритет Государственный квинтет по делам изобретений и открытийОпубликовано 30,11,80, Бюллетень Рй 44 Дата опубликования описания 30,11,80(72) А вторы изобретения М.Е. Артемов и В.К, Зимин Сибирский филиал Государственного Всесоюзного ордена,Трудового Красного Знамени научно. исследовательскоготехнологического института ремонта и эксплуатации машинно-тракторногопа а(54) ПРИБОР ДЛЯ ИЗМЕРЕНИЯ ЗАЗОРОВ ПОДШИПНИКОВ КАЧЕНИЯ2одна из которых закреплена на корпусе неподвижно, а вторая с возможностью перемещениявдоль оси.На чертеже изображен предложенный прибор.Прибор содержит корпус 1, закрепленнуюна нем неподвижную сферическую опору 2,подвижную сферическую оперу 3 со штоком 4,имеющую возможность перемещаться в направ.ляющей 5, узел нагружения 6 и 7 и узел 8.отсчета,Изобретение относится к измерительной технике, а именно к приборам для измерения зазоров подшипников качения.Известен прибор для радиального зазора подшипников качения, содержащий корпус и размещенные в нем узлы базирования, нагру 5 жения и отсчета 13.Недостатком этого прибора является наличие большого количества сменных оправок в за.висимости от типоразмеров контролируемых10 подшипников.Наиболее близким техническим решением является прибор для контроля измерения за.зоров подшипников качения, содержащий корпус и размещенные в нем узлы базирования,5 иагружения и отсчета (21.В этом приборе узел базирования также не является универсальным, что ограничивает ко. личество контролируемых типоразмеров.Целью изобретения является расширение диапазона измерения.Эта цель достигается благодаря тому, что узел базирования выполнен в виде двух установ. ленных соосно друг другу сферических опоо,Прибор работает следующим образом.Контролируемый подшипник 9 устанавливают между сферическими опорами. 2 и 3 и закрепляют его внутреннее кольцо, прилагая к што. ку 4 усилие Р, Нагружают наружное кольцо подшипника снизу усилием Р, в результате чего оно перемещается вверх, Производят пер вый отсчет по узлу 8 отсчета. Затем, прилагая к наружному кольцу усилие 2 Р сверху, перемещают его вниз. Производят второй отсчет. Разность первого и второго отсчетов характери. зует величину радиального зазора подшипника,у Фр783561 аж 801 ВНИИПИ Заказ 8524/40 Тир Подписное4 Филиал ППП "Патен Ужгород, ул, Проектная 3 4Формула изобретения Прибор для измерения зазоров подшипни. ков качения, содержащий корпус и размещенные в нем узлы базирования, нагружения иотсчета, отличающийся тем, что, с целоюрасщирения диапазона измерения, узел базирования выполнен в вице двух установленных соосно другдругу сферических опор, одна иэ которых закреплена на корпусе неподвижно, а вторая установлена с возможностью перемещения вдоль оси. Источники информации,принятые во внимание при экспертизе 1. Бруевич Н.В, и др. Технические измерения в подшипниковой промышленности. М 1963, с, 150, фиг. 150.2. Авторское свидетельство СССР У 274365, кл. 6 01 В 5/14, 1967 (прототип).
СмотретьЗаявка
2683325, 10.11.1978
СИБИРСКИЙ ФИЛИАЛ ГОСУДАРСТВЕННОГО ВСЕСОЮЗНОГО ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ НАУЧНО-ИССЛЕДОВАТЕЛЬСКОГО ТЕХНОЛОГИЧЕСКОГО ИНСТИТУТА РЕМОНТА И ЭКСПЛУАТАЦИИ МАШИННО ТРАКТОРНОГО ПАРКА
АРТЕМОВ МИХАИЛ ЕГОРОВИЧ, ЗИМИН ВАСИЛИЙ КОНСТАНТИНОВИЧ
МПК / Метки
МПК: G01B 5/14
Метки: зазоров, качения, подшипников, прибор
Опубликовано: 30.11.1980
