Форштевень для ледоколов типа “ермак”
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 72364
Автор: Поздюнин
Текст

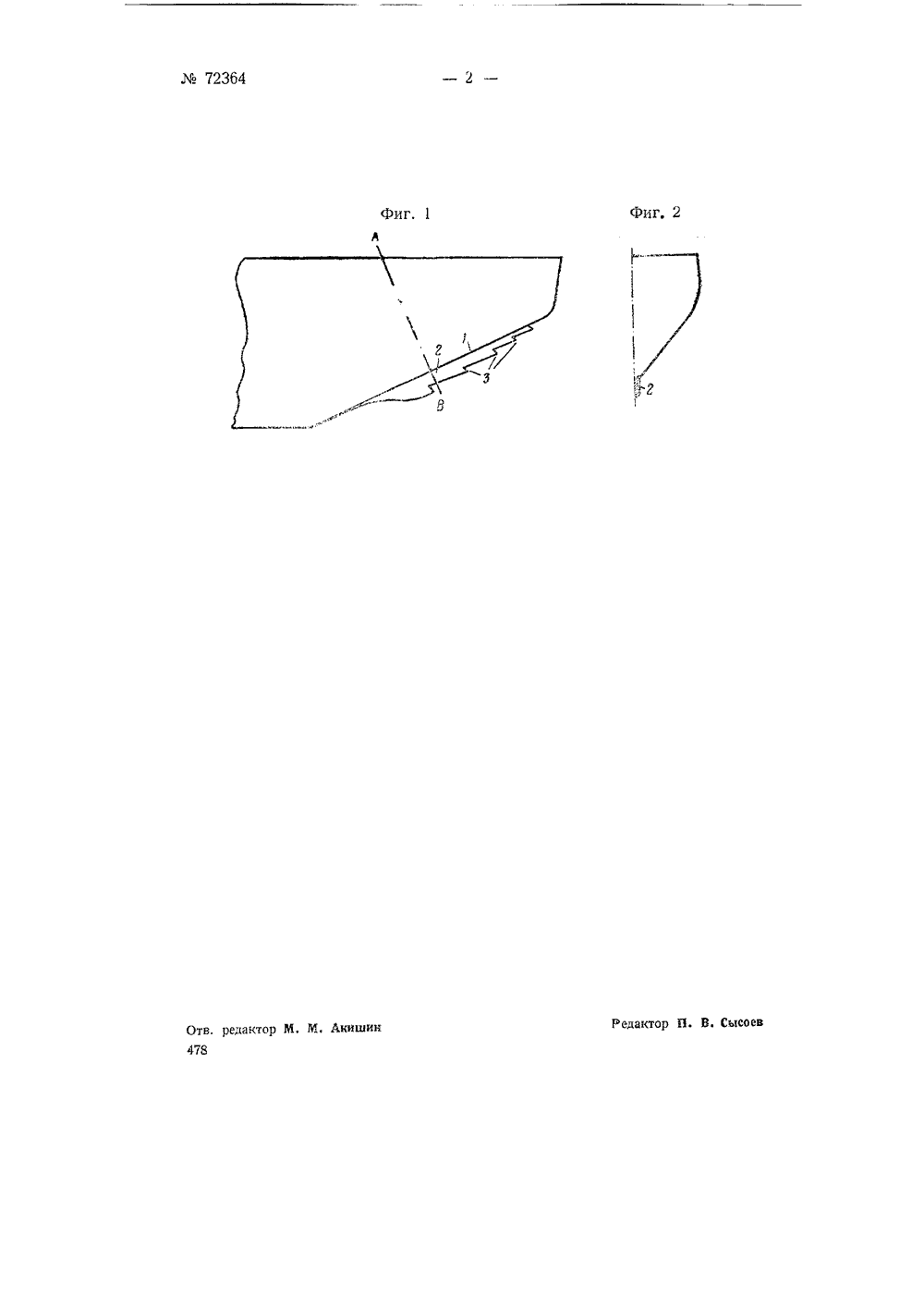

В. Л. Поздюни Форштевень для ледоколов ти влено 14 ноября 1947 года при Совете МиниКомитет ров ССС 31 август изооретения за М 3702 1948 года публикован бокуенн вид с снабж фиг, 2На жесткТол ся по носово ой режущ- разрез п наклонной ч о укреплено р щина ножа м мере прибли овременно с на лед прои ножом,едмет изи части ледокола, им устройством, на о А - Вфиг,1, асти форштевня 7 ежущее устройство. ожет увеличиватьжения к килю.вползанием ледосходит прорезание Пр тени 477 Одним из распространенных приемов форсирования ледоколами сплошного ледяного поля является использование их живой силы и давления, создаваемого винтами для вползания на лед,Если несколько видоизменить устройство форштевня ледокола и использовать живую силу ледокола и давление его винтов не только на вползание ледокола на лед, но и на надрез кромки ледяного поля, то можно значительно улучшить разрушение ледяного поля, что имеет целью предлагаемая конструкция режущего устройства.Отличительной особенностью настоящего изобретения является выполнение режущего устройства в виде зубчатого ножа 2, жестко укрепленного непосредственно на форштевне,Зубья 3 ножа расположены на всех его гранях, и толщина ножа увеличивается по мере приближения к килю,На фиг. 1 схематически изображен 1. Форштевень для ледоколов типа Ермак, снабженный монтированным на его наклонной части устройством для резания льда, о т л и ч а ющ и й с я тем, что режущее устройство выполнено в виде зубчатого ножа, жестко укрепленного непосредственно на форштевне.2, Форма выполнения форштевня по п. 1, о т л и ч а ю щ а я с я тем, что нож осуществлен с увеличивающейся по мере приближения к килю толщиной, а зубья расположены на всех его гранях.
СмотретьЗаявка
370290, 14.11.1947
Поздюнин В. Л
МПК / Метки
МПК: B63B 3/46, B63B 35/08
Метки: ермак, ледоколов, типа, форштевень
Опубликовано: 01.01.1948
