Устройство для определения пределов упругости и текучести материалов при растяжении
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 717615
Автор: Сухоруков
Текст

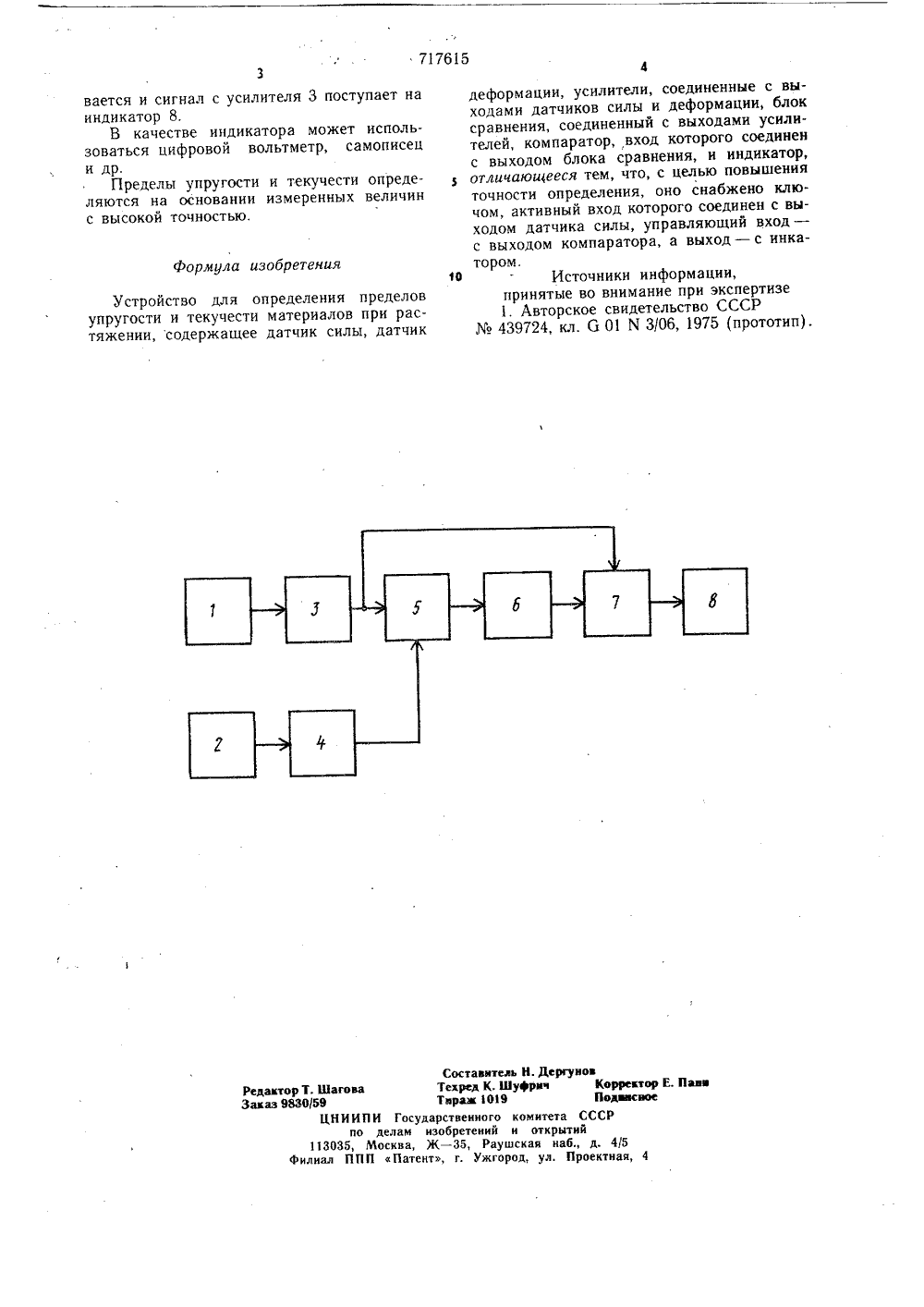

(23) Приоритет -Опубликовано 25.02.80. БюллетеньДата опубликования описания 29.02(51) М. 01 ХЗО сударстоонный номнтет сссо оо девам нзооретоннй и открытнй) Автор изобретени В ухоруко Заявитель ециальное конструкторское бюро испытательных маши(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ ПРЕДЕЛОВ УПРУГОСТИ И ТЕКУЧЕСТИ МАТЕРИАЛОВ ПРИ РАСТЯЖЕНИИм.едлагаеветстЗи 4, и дат- ходом Изобретение относится к испытательной технике, а именно к устройствам для определения упругих и пластичных свойств материалов.Известно устройство для определения пределов упругости и текучести материалов при растяжении, содержащее датчик силы, датчик деформации, усилители, соединенные с выходами датчиков силы и деформации, блок сравнения, соединенный с выходами усилителей, компаратор, вход которого соединен с выходом блока сравнения и индикатор 11.Однако точность такого устройства низкая.Для повышения точности определения пределов упругости и текучести предлагаемое устройство снабжено ключом, активный 1 вход которого соединен с выходом датчика силы, управляющий вход - с выходом компаратора, а выход - с индикатороНа чертеже дана блок-схема прмого устройства.Оно содержит датчики 1 и 2, соот венно силы и деформации, усилителисоответственно сигналов датчика силы чика деформации, соединенные с вы датчиков силы и деформации, блок 5 сравнения, соединенный с выходами усилителей 3 и 4, компаратор 6 с регулируемым порогом срабатывания, вход которого соединен с выходом блока 5 сравнения, ключ 7, активный вход которого соединен с выходом датчика 1 силы, управляющий вход соединен с выходом компаратора 6, и индикатор 8, соединенный с выходом ключа 7.Работает устройство следующим образом.При испытании образцов сигналы датчиков 1 и 2 силы и деформации усиливаются усилителями 3 и 4 и поступают в блок 5 сравнения, который настраивается на такое соотношение сигналов, при котором в пределах действия закона Гука разность этих сигналов равна нулю.При нарушении закона Гука на выходе блока 5 появляется разностный сигнал, который поступает на компаратор 6, срабатывающий при достижении определенной величины этого сигнала и выдающий свой сигнал на управляющий вход ключа 7, при этом на активный вход ключа 7 постоянно поступает сигнал с усилителя 3. Ключ 7 откры717615 формула изобретения Составитель Н. Дергуиов Редактор Т. Шагова Техред К. Шуфрич Корректор Е. Пава Заказ 9830/59 Тираж 1019 Подвис мое ЦН И ИП И Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП а Патент, г. Ужгород, ул. Проектная, 4вается и сигнал с усилителя 3 поступает на индикатор 8.В качестве индикатора может использоваться цифровой вольтметр, самописец и др,Пределы упругости и текучести определяются на основании измеренных величин с высокой точностью. Устройство для определения пределов упругости и текучести материалов при растяжении, содержащее датчик силы, датчик деформации, усилители, соединенные с выходами датчиков силы и деформации, блок сравнения, соединенный с выходами усилителей, компаратор, вход которого соединен с выходом блока сравнения, и индикатор, отличающееся тем, что, с целью повышения точности определения, оно снабжено ключом, активный вход которого соединен с выходом датчика силы, управляющий вход - с выходом компаратора, а выход - с инка- тором,19 Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССРМо 439724, кл. 6 01 Х 3/06, 1975 (прототип).
СмотретьЗаявка
2569980, 17.01.1978
СПЕЦИАЛЬНОЕ КОНСТРУКТОРСКОЕ БЮРО ИСПЫТАТЕЛЬНЫХ МАШИН
СУХОРУКОВ ВЛАДИСЛАВ МИХАЙЛОВИЧ
МПК / Метки
МПК: G01N 3/06
Метки: пределов, растяжении, текучести, упругости
Опубликовано: 25.02.1980
Код ссылки
<a href="https://patents.su/2-717615-ustrojjstvo-dlya-opredeleniya-predelov-uprugosti-i-tekuchesti-materialov-pri-rastyazhenii.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для определения пределов упругости и текучести материалов при растяжении</a>
