Способ статической балансировки роторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

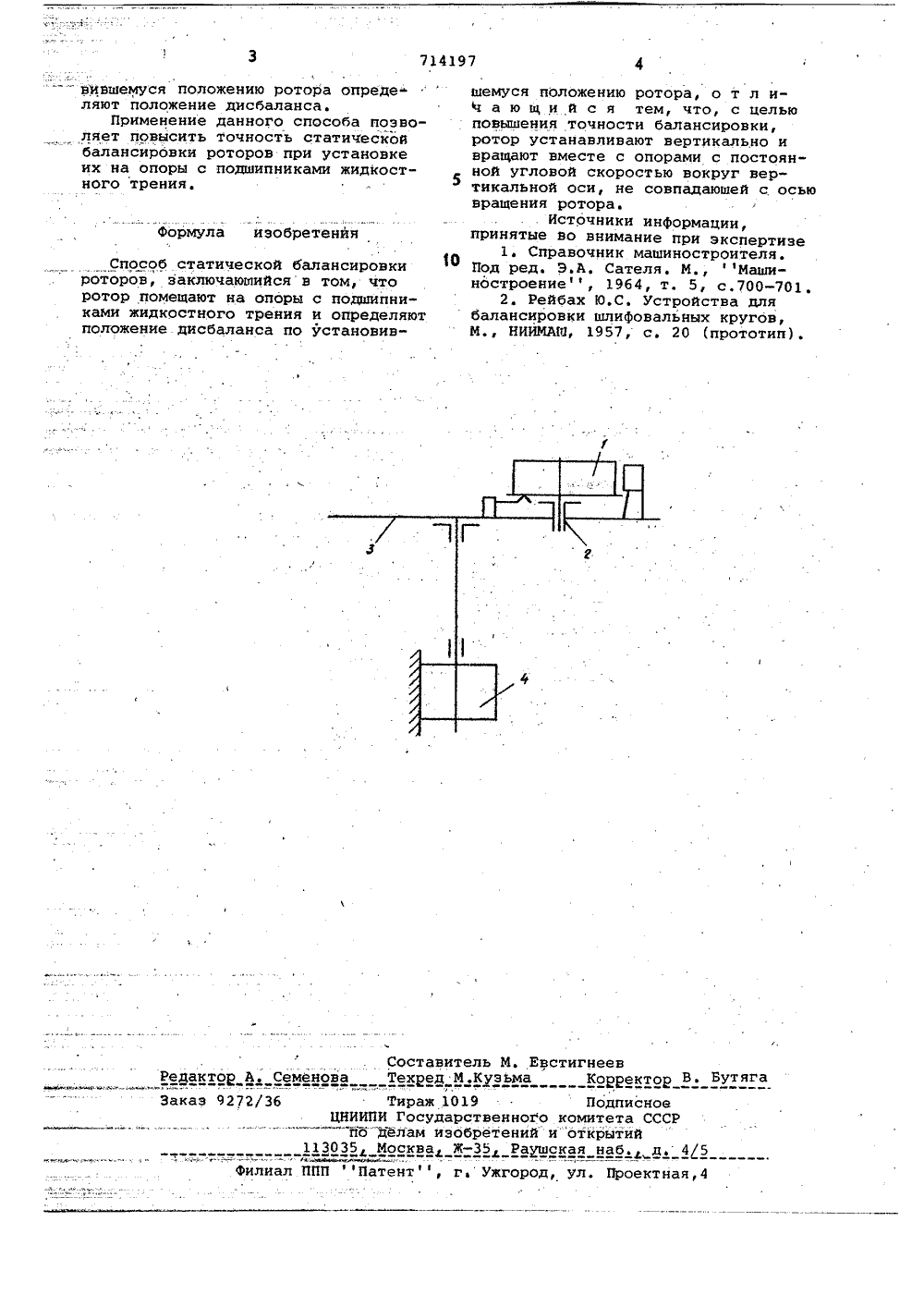

11714197 Союз Советских Социалистических Республик(51)М (2С 01 М 1/12 Государственный комитет СССР по делам изобретений и открытий:531.24 (088, 8) Дата опубликования описания 050280(54) СПОСОБ СТАТИЧЕСКОЙ БАЛАНСИРОВКИ РОТОРОВ 2 Изобретение относится к технОлогии машиностроения, конкретно к способам статической балансировки роторов.Известен способ статической балансировки роторов, заключающийся в том, что ротор в горизонтальном положении помешают на дисковые опоры и определяют положение дисбаланса пО установившемуся положению ротора 1). 10Точность балансировки по этому способу невысока и завйсит от коЭФ- фициента трения в опорах и веса балансируемого ротора. Наиболее близким к изобретению по 15 технической сущности и достигаемому эффекту является способ статической балансировки роторов, заключающийся в том, что ротор в горизонтальномположении помещают на опоры с подшипниками жидкостного трения и определяют положение дисбаланса по установившемуся положению ротора )2).Недостатком этого способа явля-.ется то, что его точность ограничивается соотношением между моментомтрения в подшипнике и моментом, создаваемым дисбалансом ротора, который зависит от ускорения свободного трения. Целью изобретения является повышение точнОсти балансировки роторов,ттомещаемых на опоры с подшипникамижидкостного трения.Для достижения поставленной целиротор устанавливают вертикально ивращают вместе с опорами с постояннойугловой скоростью вокруг вертикаль- .ной оси, не совпадающей с осью вращения ротора.При этом момент, создаваемый дисбалансом ротора, не зависит от ускорения свободного падения и его можносделать сколь угодно большим, чтоприводит к повышению точности балансировки,На чертеже схематично изображено устройство, реализующее способ.Устройство содержит ротор 1, опоры 2 с подшипниками жидкостного трения, стол 3 и приводной двигатель 4.Ротор 1 помещают в опорах 2 с подшипниками жидкостного трения, закрепляют на столе 3 вертикально и вращают с постоянной угловой скоростью вокруг вертикальной оси, не совпадающей с осью вращения ротора, с помощью приводного двигателя. По устано714197 Составитель М. ЕвсТехпед М.Кузьма-Тираж 1019ИИПИ Государственногопо" делам изобретений и5 Москва. Жд Раушс гнеевКорректор ВПодписноемитета СССРткрытийя наб. д. 4/5 ор А. Семенова9272/36ЦН Реда утягаю ев,ш: . Эака 13 Филиал ППП Патент, г, Ужгород Проектная- " вившемуся положению ротора определяют положение дисбаланса.Применение данного способа позволяет повысить точность статической балансировки роторов при установке их на опоры с подшипниками жидкостного трения. Формула изобретенйн Способ статической балансировки роторов, заключаюшийся в том, что ротор помещают на опоры с подшипниками жидкостного трения и определяют положение дисбаланса по установившемуся положению ротора, о т л на ю щ и й с я тем, что, с цельюповышения точности балансировки,ротор устанавливают вертикально ивращают вместе с опорами с постоянной угловой скоростью вокруг вертикальной оси, не совпадаюшей с. осьювращения ротора.. Источники информации,принятые во внимание при экспертизе1. Справочник машиностроителя.Под ред. Э.А. Сателя. М Машиностроение, 1964, т. 5, с.700-701.2, Рейбах Ю.С. Устройства длябалансировки шлифовальных кругов,М., НИИМАШ, 1957, с. 20 (прототип).
СмотретьЗаявка
2398602, 17.08.1976
ПРЕДПРИЯТИЕ ПЯ А-1742
БЛАНТЕР БОРИС ЭДУАРДОВИЧ, КУДРЯВЦЕВ ВИКТОР НИКОЛАЕВИЧ, ПОВСТЬЕВ ВАЛЕРИЙ НИКОЛАЕВИЧ
МПК / Метки
МПК: G01M 1/12
Метки: балансировки, роторов, статической
Опубликовано: 05.02.1980
Код ссылки
<a href="https://patents.su/2-714197-sposob-staticheskojj-balansirovki-rotorov.html" target="_blank" rel="follow" title="База патентов СССР">Способ статической балансировки роторов</a>
