Устройство для дозирования и смешения сыпучих материалов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 711363
Авторы: Кириченко, Кончаковский, Мойсеенко, Смаковский, Соколов, Судак
Текст

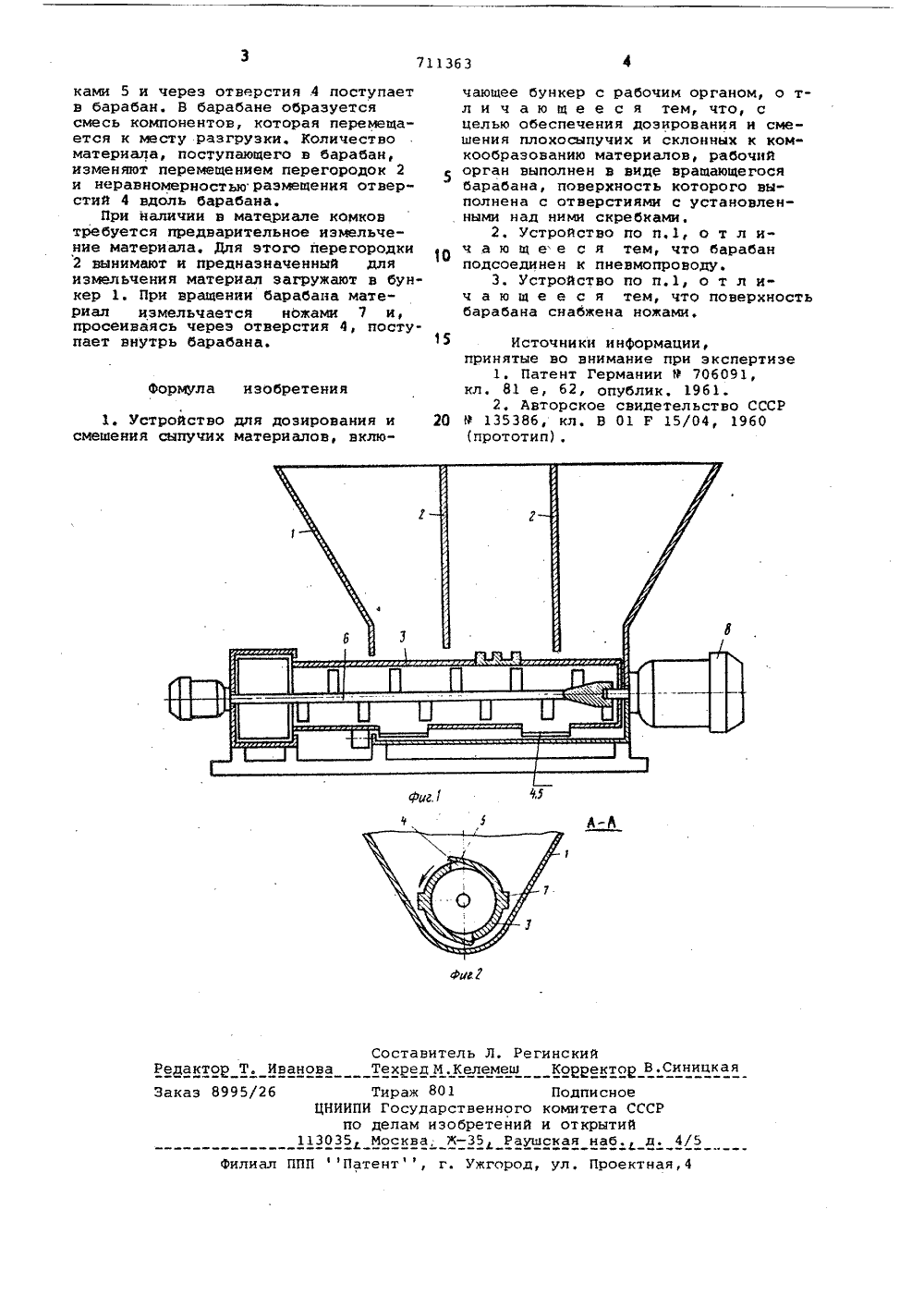

Союз Советскнк Соцналнстнческнх Республик8 01 Р 11/00 В 65 0 35/00 Государственный комитет СССР по делам изобретений и открытий(088, 8) Опубликовано 250180 Бюллетень Ио 3 Дата опубликования описании 250180 В.К, Мойсеенко, В,М. Соколон, В.Ф. Кириченко,Ф,П. Смаконский, В.У, Судак и В.Д. Кончаковский(72) Авторы изобретения Украинский головной научно-исследовательский институт механизации и электрификации сельского хозяйства(54) УСТРОЙСТВО ДЛЯ ДОЗИРОВАНИЯ И СМЕШЕНИЯ СЫПУЧИХ МАТЕРИАЛОВ Изобретение предназначено для работы с плохосыпучими и склонными к комкообразонанию материалами, например, минеральными удобрениями.Известны устройства для дозирования и смешения сыпучих материалов, имеющие доэаторы смешинаемых компонентов, подсоединенные к пневмопроводу (11 .1 О Эти устройства имеют сложную систему дозирования.Известно устройство для доэирования и смешения сыпучих материалов в виде секционного бункера со шнековым пи тателем в нижней его части (21, Это устройство не предназначено для работы с плохосыпучими и склонными к комкообраэованию материалами иэ-за выполнения питателя в виде шнека. 20Цель изобретения - обеспечение дозиронания и смешения плохосыпучих,. и склонных к комкообраэованию материалов. Это достигается тем, что в качестве рабочего органа использован вращающийся барабан, поверхность которого снабжена отверстиями с установленными над ними скребками. 30 На фиг. 1 изображено предлагаемое устройство, продольный разрез; на фиг. 2 - разрез А-А на фиг,1.Устройство содержит бункер 1, разделенный на отсеки съемными перегородками 2, вращающийся барабан 3, установленный внутри бункера. Барабан имеет отверстия 4 с размещенными над ними скребками 5. Для интенсификации процесса смешения внутри барабана может быть размещена мешалка б, или барабан может быть торцовой частью подсоединен к пневмопроводу. При наличии в материале больших комков повышенной прочности поверхность барабана может быть снабжена ножами 7.Устройство работает следующим образом.Перед смешением материала перегородки 2 устанавливают в соответствии с заданным соотношением между компонентами смеси по меткам, нанесенным на стенке бункера 1, и в каждий отсек загружают соответствующий компонент. Барабан приводят но вращение с помощью привода 8, При вращении барабана материал, находящийся в отсеках бункера, фреэеруется одновременно иэ всех отсеков скребинскийКорректор ВПодписноекомитета СССРи открытийская наб. д. 4/,Синицкая Заказ 8995/ Тираж 801 НИИПИ Государственного по делам изобретений 035 Москва; КРаушПа ками 5 и через отверстия .4 поступаетв барабан. В барабане образуетсясмесь компонентов, которая перемещается к месту разгрузки. Количествоматериала, поступающего в барабан,изменяют перемещением перегородок 2и неравномерностью размещения отверстий 4 вдоль барабана.При наличии в матЕриале комковтребуется предварительное иэмельчение материала, Для этого перегородки2 вынимают и предназначенный дляизмельчения материал загружают в бункер 1, При вращении барабана материал измельчается ножами 7 и,просеиваясь через отверстия 4, поступает внутрь барабана,Формула изобретения 1. Устройство для дозирования исмешения сыпучих материалов, включающее бункер с рабочим органом, о тл и ч а ю щ е е с я тем, что, сцелью обеспечения доэирования и смешения плохосыпучих и склонных к комкообразованию материалов, рабочий 5 орган выполнен в виде вращающегосябарабана, поверхность которого выполнена с отверстиями с установленными над ними скребками.2. Устройство по п,1, о т л ич а ю щ е е с я тем, что барабанподсоединен к пневмопроводу.3. Устройство по п.1, о т л ич а ю щ е е с я тем, что поверхностьбарабана снабжена ножами,15 Источники информации,принятые во внимание прн экспертизе 1. Патент Германии М 706091,кл. 81 е, 62. опублик. 1961. 2, Авторское свидетельство СССР 20 М 135386, кл. В 01 Р 15/04, 1960
СмотретьЗаявка
1853285, 06.12.1972
УКРАИНСКИЙ ГОЛОВНОЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕХАНИЗАЦИИ И ЭЛЕКТРИФИКАЦИИ СЕЛЬСКОГО ХОЗЯЙСТВА
МОЙСЕЕНКО ВЛАДИМИР КОНСТАНТИНОВИЧ, СОКОЛОВ ВЛАДИМИР МИХАЙЛОВИЧ, КИРИЧЕНКО ВАСИЛИЙ ФЕДОСЬЕВИЧ, СМАКОВСКИЙ ФЕДОР ПЕТРОВИЧ, СУДАК ВЛАДИМИР УЛЬЯНОВИЧ, КОНЧАКОВСКИЙ ВЛАДИМИР ДМИТРИЕВИЧ
МПК / Метки
МПК: G01F 11/00
Метки: дозирования, смешения, сыпучих
Опубликовано: 25.01.1980
Код ссылки
<a href="https://patents.su/2-711363-ustrojjstvo-dlya-dozirovaniya-i-smesheniya-sypuchikh-materialov.html" target="_blank" rel="follow" title="База патентов СССР">Устройство для дозирования и смешения сыпучих материалов</a>
