Устройство аварийного отключения от питающей сети многоопорных дождевальных машин

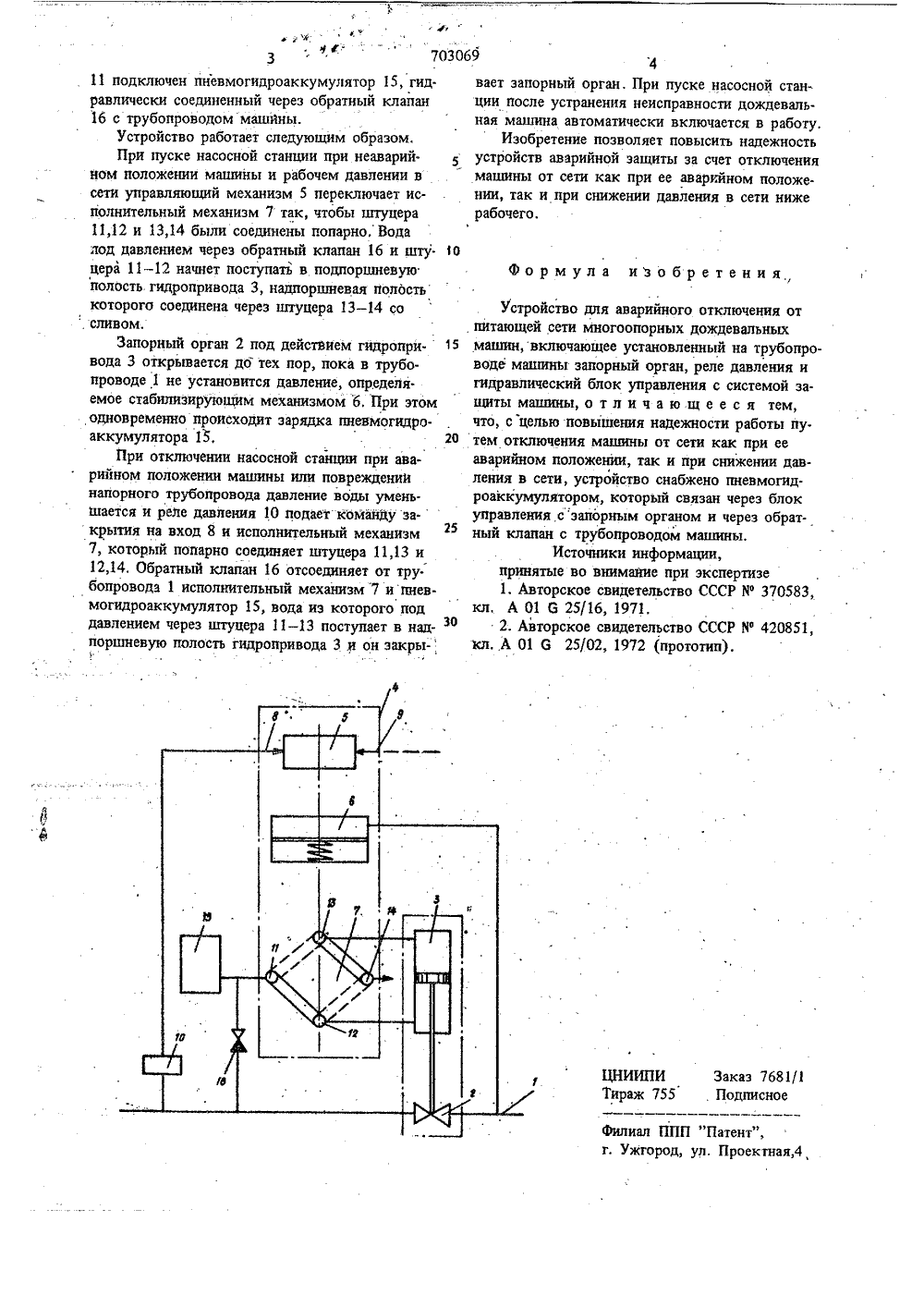

отсею.16 ипаюен не те ьиеская б,банкете:а М Б А ИСАНИЕ Союз СоветскихСоциалистическихРеспубяик О П 1 л 703069 ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ(22) Заявлено 24,05,78 (21) 2625168/30.15 с присоединением заявки ЭЙ -(51)М, Кл. А 01 6 25/09Р 16 Р 7/00 Гавуарствапв 1 кеюитат СССР аа леяаи изобретений и открытка(54) УСТРОЙСТВО ДЛЯ АВАРИЙНОГО ОТКЛЮЧЕНИЯ ОТ ПИТАКПЦЕЙ СЕТИ МНОГООПОРНЫХ ДОЖДЕВАЛЬНЫХ МАШИН Изобретение относится к сельскому хозяй. ству, в частности к оросительной технике, и может быть использовано в системах защиты многоопорных дождев альных машин.Известно устройство аварийного отключения от питающей сети многоопорных дождевальных машин, включающее клапан управления положением запорного органа, снабженный грузовым приводом, кинематически связанным со штоком клапана управления запорного органа 111,Недостатком известного устройства является сложность конструкции и использование руч. ного труда для подъема груза.Известно также устройство для аварийного отключения от питающей сети многоопорных дожцев альных машин, включающее установлен. ный на трубопроводе машины запорный орган, реледавления и гидравлический блок управления с системой зашиты машины 121.Это устройство аварийного отключения является наиболее близким к описываемому изобретению.Недостатком этого устройства является низ/кая надежность работы вследствие того. что .оно не обеспечивает отключения машины при сниже.нии давления в питающей сети ниже рабочего.Целью изобретения является повышение надежности работы путем отключения машины отсети как при аварийном ее положении, так ипри снижении давления в сети.Цель достигается тем, что устройство снабжено пневмогидроаккумулятором, связаннымчерез блок управления с запорным органом ичерез обратный клапан с трубопроводом машины,На чертеже показана принципиальная схемаустройства аварийного отключения от питающейсети многоопорных дождевальных машин,Устройство состоит из установленного натрубопроводе 1 машины запорного органа 2с гидроприводом 3, блока управления 4, выпол.пенного в виде управляющего 5, стабилизирующего 6 и исполнительного 7 механизмов, квходам 8, 9 управляющего механизма 5 подклю.чены соответственно реле давления 10 и выходсистемы защиты дождевальной машины, Исполнительный механизм 7 выполнен в виде гидропереключателя со штуцерами 11 - 14 К штуцеруО ЦНИИПИТираж 755 аказ 7681/1Подписное 70 11 подключен пневмогидроаккумулятор 15, гидравлически соединенный через обратный клапан 16 с трубопроводом машины.Устройство работает следующим образом.При пуске насосной станции при неаварий. ном положении машины и рабочем давлении в сети управляющий механизм 5 переключает исполнительный механизм 7 так, чтобы штуцера 11,12 и 13,14 были соединены попарно, Вода лод давлением через обратный клапан 16 и шту. цера 11-12 начнет поступать в подпоршневую полость гидропривода 3, надпоршневая полость которого соединена через штуцера 13-14 со . сливом.Запорный орган 2 под действием гидропри-вода 3 открывается до тех пор, пока в трубо проводе 1 не установится давление, определя. емое стабилизирующим механизмом 6. При этом одновременно происходит зарядка пневмогидроаккумулятора 15,При отключении насосной станции при аварийном положении машины или повреждений напорного трубопровода давление воды умень. шается и реле давления 10 подает команду за-крытия на вход 8 и исполнительный механизм 7, который попарно соединяет штуцера 11,13 и 12,14. Обратный клапан 16 отсоединяет от тру. бопровода 1 исполнительный механизм 7 и пнев. могидроаккумулятор 15, вода иэ которого под давлением через штуцера 11 - 13 поступает в надпоршневую полость гидропривода 3 и он эакры 3069вает запорный орган, При пуске насосной станции после устранения неисправности дождевальная машина автоматически включается в работу.Изобретение позволяет повысить надежностьустройств аварийной защиты за счет отключения машины от сети как при ее аварийном положении, так и при снижении давления в сети ниже рабочего. Формула изобретения Устройство для аварийного отключения отпитающей сети многоопорных дождевальных15 машин,включающее установленный на трубопроводе машины запорный орган, реле давления игидравлический блок управления с системой защиты машины, о т л и ч а ю щ е е с я тем,что, с целью повышения надежности работы пу 20 тем отключения машины от сети как при ееаварийном положении, так и при снижении давления в сети, устройство снабжено пневмогидроаккумулятором, который связан через блокуправления сзапорным органом и через обратный клапан с трубопроводом машины,Источники информации,принятые во внимайие при экспертизе1. Авторское свидетельство СССР У 370583,кл. А 01 6 25/16, 1971.2. Авторское свидетельство СССР И 420851,кл, А 01 6 25/02, 1972 (прототип). Филиал ППП "Патент",г. Ужгород, ул. Проектная,4
