Устройство для измерения размеров колец из винтовых пружин растяжения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 703051
Авторы: Вальтер, Франц-Иозеф
Текст

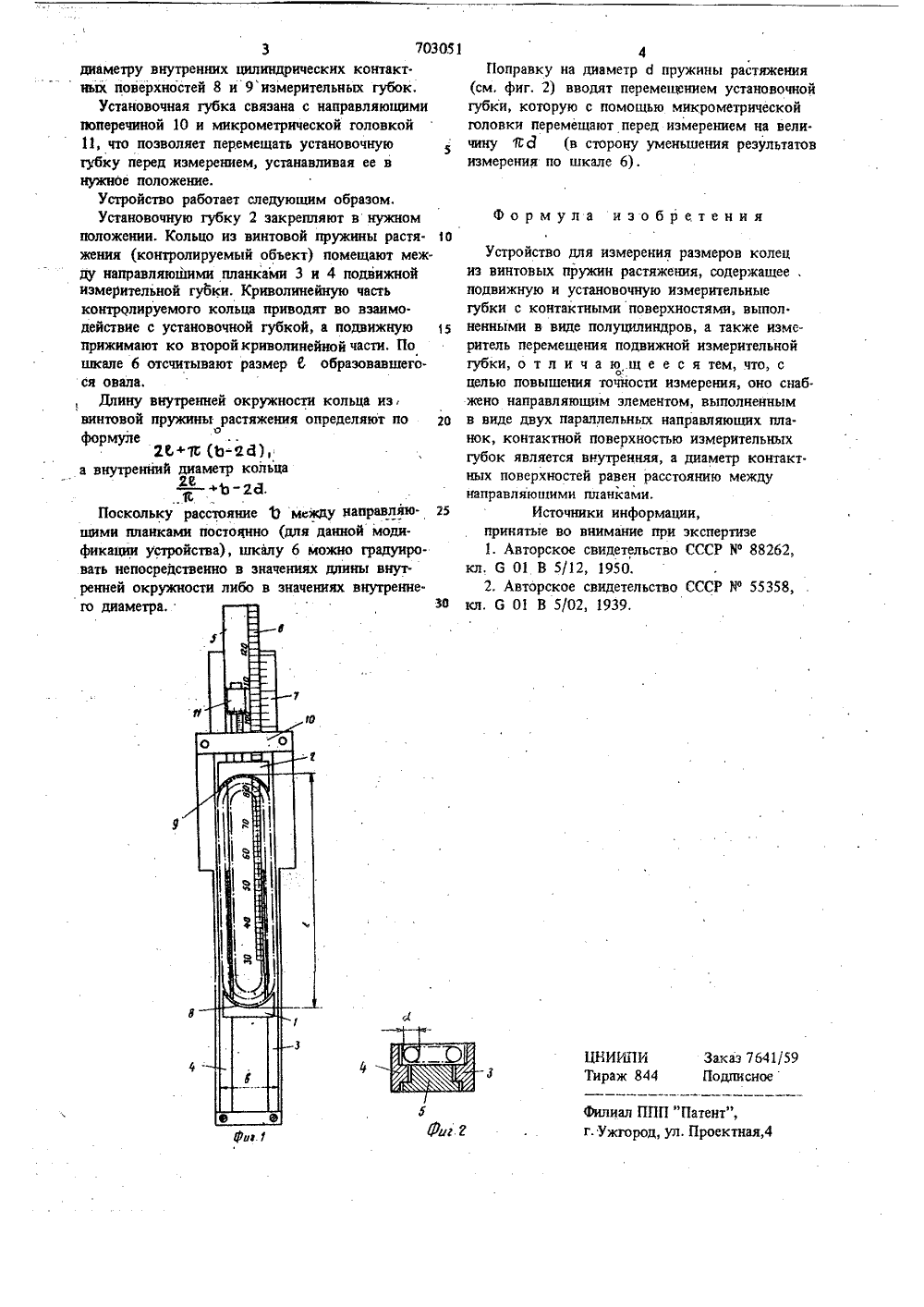

ОПИСАНИЕ ИЗОБРЕТЕН ИЯ Союз СоветскнаСецнапнстнческнхРеспубпнк пц 703051(51) М. Кл, 601 В 5/02 тЬеуааретееаиме кеепет СССР ае девам ееебретеиий и етерцтий(53) УДК 531,717 (088.8) Дата опубликования описания 10,12,79(72) Авторы изобретения Иностранцы Ф - И.Майер и В. Хееланд(54) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАЗМЕРОВ КОЛЕЦ ИЗ ВИНТОВЫХ ПРУЖИН РАСТЯЖЕНИЯ Изобретение относится к линейным измерениям размеров объектов, выполненных иэ, легкодеформируемых материалов, например колец из винтовых пружин растяжения.Известны устройства для измерения размеров колец из легкодефЬрмируемых материалов, содержащие коническую оправку и измеритель положения контролируемого объекта на этой оправке 11.Недостатками таких устройств является узкий диапазон измерения и низкая точность вследствие растяжения контролируемого объекта при надевании на коническую оправку,Известны также устройства аналогичного назначения, содержащие две измерительных губки: подвижную и установочную с контактными поверхностямн, выполненными в виде полу- цилиндров, а также измеритель перемещения подвижной измерительной губки, Контактной поверхностьюизмерительных губок является наружная, а измерительное усилие направлено на растяжение контролируемого объекта 21Это устройство обеспечивает измерение размеров объектов в широком диапазоне, однако 2не может обеспечить высокой точности вслед ствие деформации контролируемого объекта измерительным усилием и непараллельности боковых сторон контролируемого объекта в прои цессе измерения,Цель изобретения - повышение точностиизмерения.Для этого предлагаемое устройство снабжено направляющим элементом, выполненным 10 в виде двух параллельных направляющих планок, контактной поверхностью измерительныхгубок является внутренняя, а диаметр контактной поверхности равен расстоянию между планками.15 На фиг, 1 изображено предлагаемое устрой.ство, вид сверху; иа фиг, 2 - . то же, попе.речный разрез.Устройство содержит подвижную измерительную губку 1, установочную измерительную 1 И 1 губку 2, направляюптие планки 3 и 4 под. вижной измерительной губки, связанную с подвижной измерительной губкой 5 со шкалойа цб и нониус 7, Расстояние 13 между направляющими планками измерительной губки равно(см. фиг. 2) вводят перемещением установочной губки, которую с помощью микрометрической головки перемещают перед измерением на величину 1 се (в сторону уменьшения результатов измерения по шкале 6),ахаэ 7641/5 одни сное, Проектная,4 Фиг 3 703 диаметру внутренних цилиндрических контакт. иых поверхностей 8 и 9 измерительных губок.Установочная губка связана с направляющими поперечиной 10 и микрометрической головкой 11, что позволяет перемещать установочную губку перед измерением, устанавливая ее в нужное положение. Устройство работает следующим образом, Установочную губку 2 закрепляют в нужном положении. Кольцо из винтовой пружины растя. 1 О жения (контролируемый объект) помещают между направляюшими планками 3 и 4 подвижной измерительной губки, Криволинейную часть контролируемого кольца приводят во взаимо. действие с установочной губкой, а подвижную прижимают ко второйкриволинейной части. По шкале 6 отсчитывают размер 6 образовавшегося овала.Длину внутренней окружности кольца из винтовой пружины растяжения определяют по 20 формуле26+% ОэЙ), а внутренний диаметр кольцайе%Поскольку расстояние Ь между направляю шими планками постоянно (для данной модификации устройства), шкалу 6 можно градуировать непосредственно в значениях длины внутренней окружности либо в значениях внутренне. го диаметра,36 Формула изобретения Устройство для измерения размеров колециз винтовых пружин растяжения, содержащее,подвижную и установочную измерительныегубки с контактными поверхностями, выпол.пенными в виде полуцилиндров, а также измеритель перемещения подвижной измерительнойгубки, о т л и ч а ю .щ е е с я тем, что, сцелью повышения точности измерения, оно снабжено направляющим элементом, выполненнымв виде двух параллельных направляющих планок, контактной поверхностью измерительныхгубок является внутренняя, а диаметр контакт.ных поверхностей равен расстоянию междунаправляющими планками,Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР Мф 88262,кл, 6 01 В 5/12, 1950.2. Авторское свидетельство СССР Ио 55358,кл. 0 01 В 5/02, 1939.
СмотретьЗаявка
2367303, 09.06.1976
Иностранцы, Ф-И. Майер и В. Хееланд, Иностранная фирма Тетцеверке Фридрих Гетце АГ
ФРАНЦ-ИОЗЕФ МАЙЕР, ВАЛЬТЕР ХЕЕЛАНД
МПК / Метки
Метки: винтовых, колец, пружин, размеров, растяжения
Опубликовано: 05.12.1979
