Способ определения глубины залегания микрослоев и микродефектов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

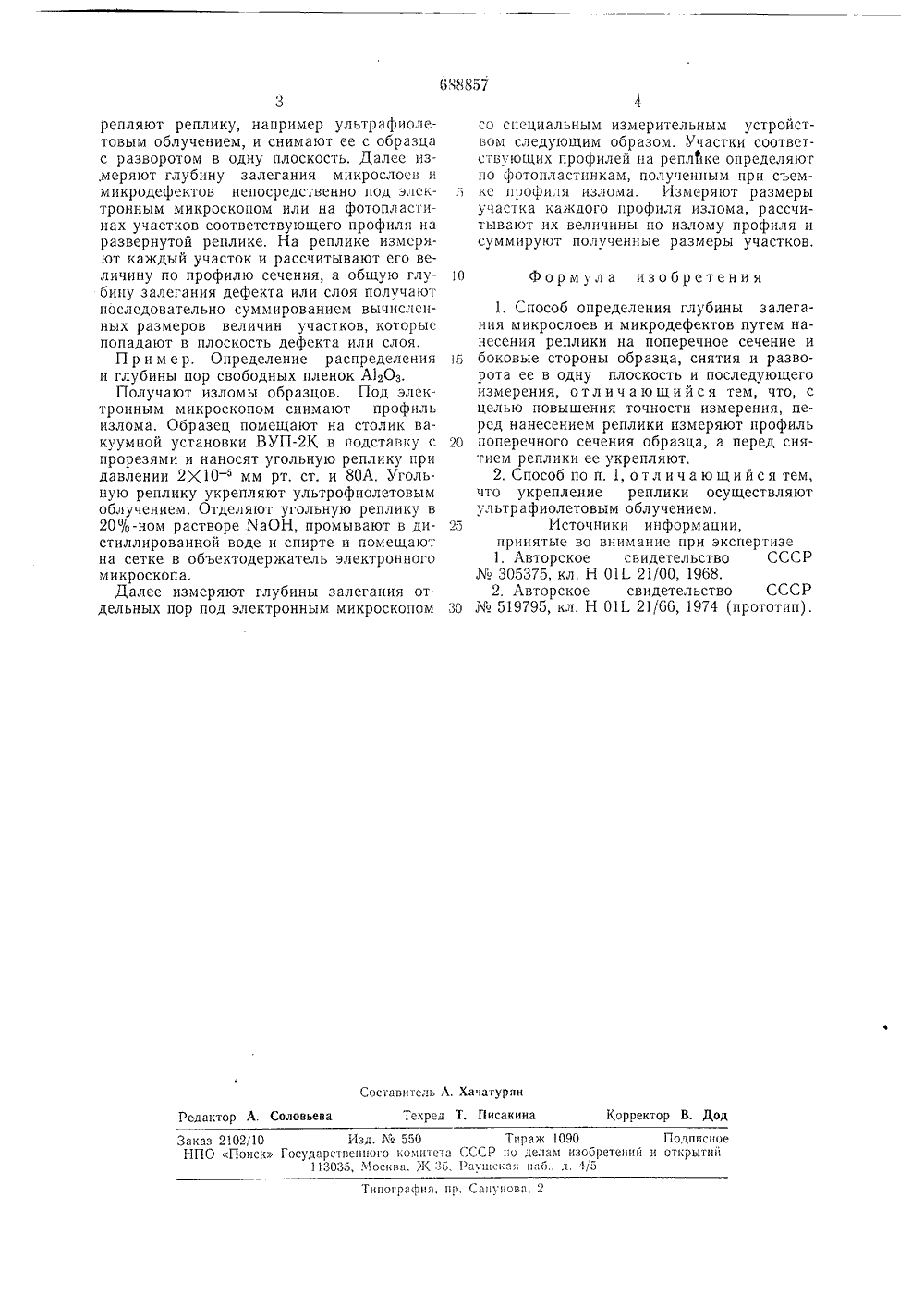

(4 та опубликования описания 30.09.79 2) Авторы нзобретепн ва, В. И, Прохоров, А. И. Тарасевич,И. Точицкий и М, ф, Чечераэлектроники АН Белорусской ССР(54) СПОСОБ ОПРЕДЕЛЕНИЯ ГЛУБИНЫ ЗАЛЕГАНИ МИКРОСЛОЕВ И МИКРОДЕфЕКТОВИзобретение относится к области подготовки образцов для контроля микрослоев и микродефектов и может быть использовано для контроля границ раздела диэлектрик - полупроводник, измерения тол щины многослойных покрытий.Известен способ определения толщины эпитаксиального или диффузионного слоя в любой точке плоского косого шлифа с предварительно нанесенным на поверхность 1 Н образца окрашенным слоем, оптические свойства которого отличаются от свойств исследуемого материала, путем определения толщины слоя расчетным путем с помощью оптического микроскопа 11. 15Недостатками такого способа являются большая трудоемкость получения плоского косого шлифа и создание тонкого слоя материала, отличающегося по оптическим свойствам от свойств полупроводникового 20 материала, а также невысокая точность измерения, связанная с применением оптического микроскопа.Наиболее близок к изобретению способ определения глубины залегания микрослоев и микродефектов, включающий нанесение реплики на поперечное сечение и боковые стороны образца, снятие ее в травителе н разворот в одну плоскость и последующее измерение глубины микрослоев от границ боковых сторон 2.Однако в процессе по известному способу измерения на репликах осуществляются без учета самого профиля поперечного сечения скола или шлифа, что снижает точность измерений. Кроме того, для получения точных измерений предъявляются жесткие требования к изготовлению поперечного сечсння, которые трудно н не всегда выполнимы,Цель изобретения - повышение точности поперечного измерения.Достигается это тем, что перед нанесением реплики измеряют профиль поперечного сечения образца, а перед снятием реплики ес укрепляют, причем укрепление осуществляют ультрафиолетовым облучением.Способ осуществляют следующим образом.Поперечное сечение образца получают путем скола излома или среза, а также изготовлением перпендикулярного или наклонного шлифа. Далее измеряют профиль поперечного сечения, например излома, на электронном микроскопе или с помощью других специальных устройств. Затем наносят реплику одновременно на поперечное сечение и боковые стороны образца. Укб 118857 Формула изобретения Составитель А. Хачатурян Техред Т. Писакииа Корректор В. Дод Редактор А. Соловьева Заказ 210210 Изд. Ме 550 Тираж 1090 Подписное НПО Поиск Государственного комитета ГССР по делам изооретепий и открытий 113035, Москва, К.35, Расписка; наб., л. 45Типография, пр. Сапунова, 2 репляют реплику, например ультрафиолетовым облучением, и снимают ее с образца с разворотом в одну плоскость. Далее из,меряют глубину залегания микрослосв и микродефектов непосредственно под электронным микроскопом или на фотопластинах участков соответствующего профиля на развернутой реплике. На реплике измеряют каждый участок и рассчитывают его величину по профилю сечения, а общую глу О бину залегания дефекта или слоя получают послсдовательно суммированием вычисленных размеров величин участков, которые попадают в плоскость дефекта или слоя.П р и м е р. Определение распределения 15 и глубины пор свободных пленок А 10 з,Получают изломы образцов. Под электронным микроскопом снимают профиль излома. Образец помещают на столик вакуумной установки ВУПК в подставку с 20 прорезями и наносят угольную реплику при давлении 2 К 10 -мм рт. ст. и 80 А, Угольную реплику укрепляют ультрофиолетовым облучением. Отделяют угольную реплику в 20%-ном растворе ХаОН, промывают в ди стиллированной воде и спирте и помещают на сетке в объектодержатель электронного микроскопа.Далее измеряют глубины залегания отдельных пор под электронным микроскопом 30 со специальным измерительным устройством следующим образом, Участки соответствующих профилей на реплике определяют по фотопластинкам, полученным при съемке профиля излома. Измеряют размеры участка каждого профиля излома, рассчитывают их величины по излому профиля и суммируют полученные размеры участков. 1, Способ определения глубины залегания микрослоев и микродефектов путем нанесения реплики на поперечное сечение и боковые стороны образца, снятия и разворота ее в одну плоскость и последующего измерения, отличающийся тем, что, с целью повышения точности измерения, перед нанесением реплики измеряют профиль поперечного сечения образца, а перед снятием реплики ее укрепляют.2, Способ по п. 1, отличающийся тем, что укрепление реплики осуществляют ультрафиолетовым облучением.Источники информации,принятые во внимание при экспертизе 1. Авторское свидетельство СССР Мв 305375, кл. Н 011 21/00, 1968.2. Авторское свидетельство СССР Юо 519795, кл. Н 011. 21/бб, 1974 (прототип).
СмотретьЗаявка
2512279, 25.07.1977
ИНСТИТУТ ЭЛЕКТРОНИКИ АН БЕЛОРУССКОЙ ССР
ПОЛЯКОВА НАТАЛЬЯ ГЕОРГИЕВНА, ПРОХОРОВ ВЛАДИМИР ИВАНОВИЧ, ТАРАСЕВИЧ АНАТОЛИЙ ИОСИФОВИЧ, ТОЧИЦКИЙ ЭДУАРД ИВАНОВИЧ, ЧЕЧЕРА МИХАИЛ ФЕДОРОВИЧ
МПК / Метки
МПК: G01N 1/36, H01L 21/66
Метки: глубины, залегания, микродефектов, микрослоев
Опубликовано: 30.09.1979
