Система управления врезанием
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 676430
Автор: Новиков
Текст

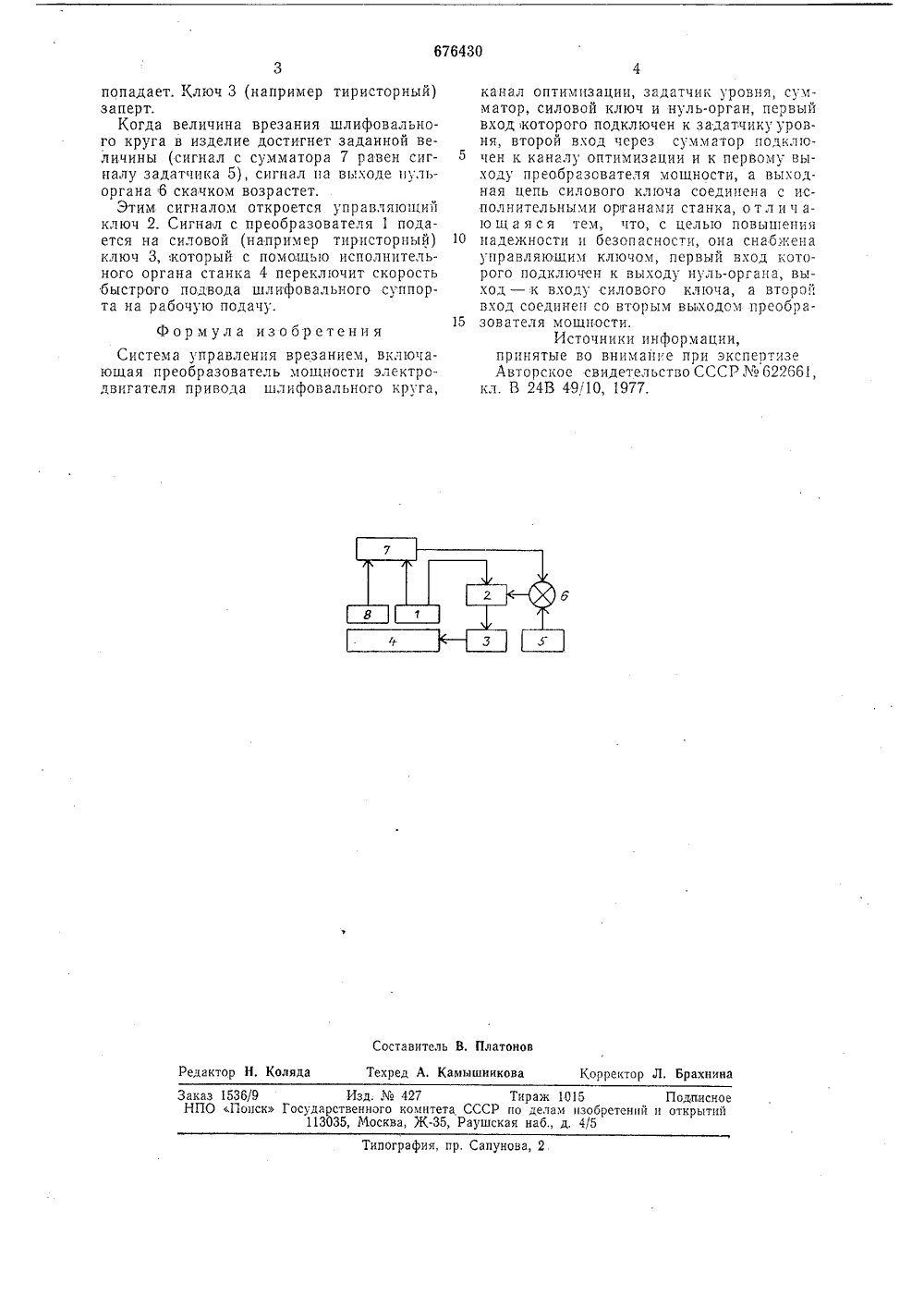

Союз Советских Социалистических Республик(22) За присоединением заявкисударстеенныи комитет риоритет сс 3) УДК 621,9.08(43) Опубликовано 30.07.79,юллетень28 о делам изобретен ткрытии бликования описания 30.07.7 45) Дат, Ю. Новиков Заявител уйбышевский институт инженеров железнодорож транспортаИЯ ВРЕЗАНИЕМ 54) СИСТЕМА УПР ргана, торой еобраИзобретение относится к области машиностроения, в частности к системам, применяемым для управления скоростью шлифовального суппорта.Известны системы управления врезанием, включающие преобразователь мощности электродвигателя привода шлифовального круга, канал оптимизации, задатчик уровня, сумматор, силовой ключ и нуль- орган, первый вход которого подключен и 10 задатчику уровня, второй вход через сумматор подключен к каналу оптимизации и к первому выходу преобразователя мощности, а выходная цепь силового ключа соединена с исполнительными органами стан ка.Недостатком таких систем является низкая стабильность срабатывания и невысокая безопасность работы.Целью изобретения является повышение 20 надежности и безопасности работы. Цель достигается тем, что системажена управляющим ключом, первыикоторого подключен к выходу нуль-овыход - к входу силового ключа, авход соединен со вторым выходом прзователя мощности.На чертеже приведена схема предмой системы,Система содержит преобразователь 1 мощности электродвитателя привода шлифовального круга, подключенный через управляющий ключ 2 (например транзисторный) и силовой ключ 3 (например, тиристорный) к исполнительным органам станка 4; задатчик уровня 5 через нуль-орган 6 и сумматор 7 подсоединен к каналу оптимизации 8 включающему, например, преобразователь деформаций, преооразователь вибраций и т. п. в электрический сигнал), а через нуль-орган 6 подключен к управляющему ключу 2.Система работает следующим образом.При быстром подводе шлифовального круга к изделию на выходе преобразователяи канала оптимизации б появляются сигналы, которые алгебраически складываются в сумматоре 7 и в качестве управляющего сигнала подаются на нуль-орган 6, где сравниваются с заданным с помощью задатчика 5 уровнем электрического сигнала, соответствующего заданной величине врезания инструмента в изделие, Одновременно сигнал со второго выхода преобразователя 1 подается через управляющий ключ 2 на вход силового ключа 3. Пока на управляющем электроде ключа 2 сигнала нет (со стороны нуль-органа 6), сигнал с преобразователя 1 на силовой ключ 3 не676430 Составитель В, ПлатоновТехред А, Камышникова Редактор Н. Коляда Корректор Л. Брахнина Заказ 1536/9 Изд. Мо 427 Тираж 1015 Подписное НПО Поиск Государственного комитета СССР по делам изобретений н открытий 113035, Москва, Ж, Раушская набд. 4/5Типография, пр. Сапунова, 2 попадает. Ключ 3 (например тиристорный) заперт,Когда величина врезания шлифовального круга в изделие достигнет заданной величины (сигнал с сумматора 7 равен сигналу задатчика 5), сигнал па выходе нуль- органа 6 скачком возрастет.Этим сигналом откроется управляющий ключ 2. Сигнал с преобразователя 1 подается на силовой (например тиристорный) ключ Зкоторый с помощью исполнительного органа станка 4 переключит скорость быстрого подвода шлифовального суппорта на рабочую подачу. Формула изобретени яСистема управления врезанием, включающая преобразователь мощности электродвигателя привода шлифовального круга,канал оптимизации, задатчик уровня, сумматор, силовой ключ и нуль-орган, первыйвход которого подключен к задатчику уровня, второй вход через сумматор подклю 5 чен к каналу оптимизации и к первому выходу преобразователя мощности, а выходная цепь силового ключа соединена с исполнительными органами станка, о т л и ч аю щ а я с я тем, что, с целью повышения10 надежности и безопасности, она снаб.кенауправляющим ключом, первый вход которого подключен к выходу нуль-органа, выход - к входу силового ключа, а второйвход соединен со вторым выходом преобра 15 зователя мощности.Источники информации,принятые во внимайке при экспертизеАвторское свидетельство СССР М 622661,кл. В 24 В 49,10, 1977.
СмотретьЗаявка
2592708, 17.03.1978
КУЙБЫШЕВСКИЙ ИНСТИТУТ ИНЖЕНЕРОВ ЖЕЛЕЗНОДОРОЖНОГО ТРАНСПОРТА
НОВИКОВ ВИКТОР ЮЛЬЕВИЧ
МПК / Метки
МПК: B24B 51/00
Метки: врезанием
Опубликовано: 30.07.1979
