Генератор импульсов параболической формы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 474917
Автор: Базилевич
Текст

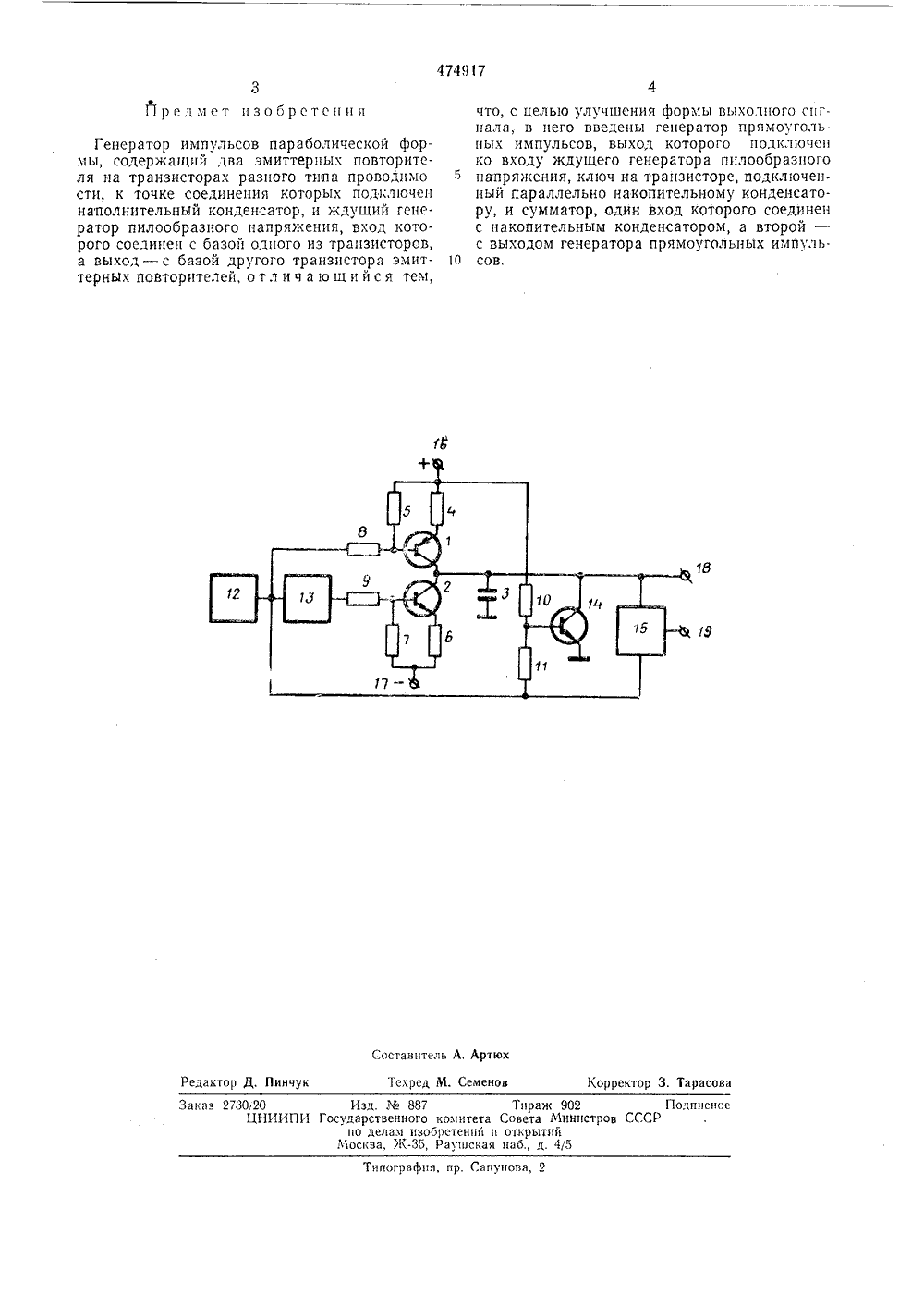

ОПИС Е ИЗОБВЕТЕНИЯ 1 г 1 474917 Союз Советских Социалистических Республик(22) Заявлено 26.07,73 (21) 1953501/2 присоединением заявки М арственный комите 23) Приорите Совета Министров СССРао делам изобретений(53) УДК 621.373(088,8) ликовано 25.06.75. Бюллетень М 23 крытнй ата опубликования описания 06.11,7) Автор изобретения В. В. Базилевич овский ордена Ленина политехнический инсти71) Заявитель 54) ГЕНЕРАТОР ИМПУЛЬСОВ ПАРАБОЛИЧЕС ОРМЪ торитель 20итте ный Изобретение относится к импульснои техпике.Известен генератор импульсов параболической формы, содержащий два эмцттерных повторителя ца транзисторах разного типа про водимости, соединенные последовательно, накопительный конденсатор, генератор пилообразного напряжения.Это достигается тем, что в предлагаемый генератор введен генератор прямоугольных цм пульсов, подключенный ко входу генератора прямоугольных импульсов, ключ ца транзисторе, подключенный к накопительному конденсатору, и сумматор, один вход которого соединен с конденсатором, а второй - с гене ратором прямоугольных импульсов.На чертеже изображена схема описываемого генератора,Генератор содержит эмиттерныи повна транзисторе 1 типа р - и - р, эм р повторитель на транзисторе 2 типа и - р - и, накопительный конденсатор 3, резисторы 4 - 11, генератор 12 прямоугольных импульсов, ждущий генератор 13 пилообразного напряжения, ключ на транзисторе 14, сумматор 15, На входы 16 и 17 поданы напряжения питания. Генератор имеет выоды 18 и 19.Генератор 12 формирует прямоугольные импульсы с такой частотой следования и длцтельностью, которые треоуются у выходцы сигналов. Импульсы с генератора 12 запускают ждущий генератор 13 пилы, генерирующий импульсы такой жс длительности ц частоты следования, как и запускающие. Под действием импульсов напряжения через транзистор 1 протекают прямоугольные импульсы тока, а через транзистор 2 - пилообразные, Эти импульсные токи протекают также ц через конденсатор 3, но так как и напряжения противоположны, онц вычитаются, и через конденсатор протекают знакопеременные импульсы линейно изменяющегося тока. Поскольку напряжение на конденсаторе пропорционально интегралу от зарядного тока, оно имеет вид импульсов с параболической огибающей. Для уменьшения влияния обратного ода пилообразных импульсов и возможной неодинаковой величины токов транзисторов 1 и 2 во время паузы между импульсами на форму импульсов с параболической огибающей параллельно конденсатору 3 включен ключ на и - р - и транзисторе 14, который во время паузы между импульсами открыт ц шунтцрует конденсатор. При формировании импульса он запирается импульсом с,генератора 12. Импульсы с параболической огибающей с конденсатора 3 суммируются сумматором с прямоугольными импульсами с генератора 12, в результате чего получаются параболические импульсы,19 Составитель А, Артюх Техред М. Семенов Корректор 3. Тарасова Редактор Д. Пинчук Заказ 2730,20 Изд. Мз 887 Тирах 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, )К, Раугпская иабд. 4/5Типография, пр, Сапунова, 2 Генератор импульсов параболической формы, содержащий два эмиттерных повторителя на транзисторах разного типа проводимости, к точке соединения которых подключен наполнительный конденсатор, и ждущий генератор пилообразного напряжения, вход которого соединен с базой одного из транзисторов, а выход - с базой другого транзистора эмиттерных повторителей, о т л и ч а ю щ и й с я тем,что, с целью улучшения формы выходного сигнала, в него введены генератор прямоугольных импульсов, выход которого подключен ко входу ждущего генератора пилообразного 5 напряжения, ключ на транзисторе, подключенный параллельно накопительному конденсатору, и сумматор, один вход которого соединен с накопительным конденсатором, а второй - с выходом генератора прямоугольных импуль сов.
СмотретьЗаявка
1953501, 26.07.1973
ЛЬВОВСКИЙ ОРДЕНА ЛЕНИНА ПОЛИТЕХНИЧЕСКИЙ ИНСТИТУТ
БАЗИЛЕВИЧ ВЛАДИМИР ВАСИЛЬЕВИЧ
МПК / Метки
МПК: H03K 4/04
Метки: генератор, импульсов, параболической, формы
Опубликовано: 25.06.1975
Код ссылки
<a href="https://patents.su/2-474917-generator-impulsov-parabolicheskojj-formy.html" target="_blank" rel="follow" title="База патентов СССР">Генератор импульсов параболической формы</a>
