Формирователь импульсов для амплитудного модулятора передатчика ионосферной станции

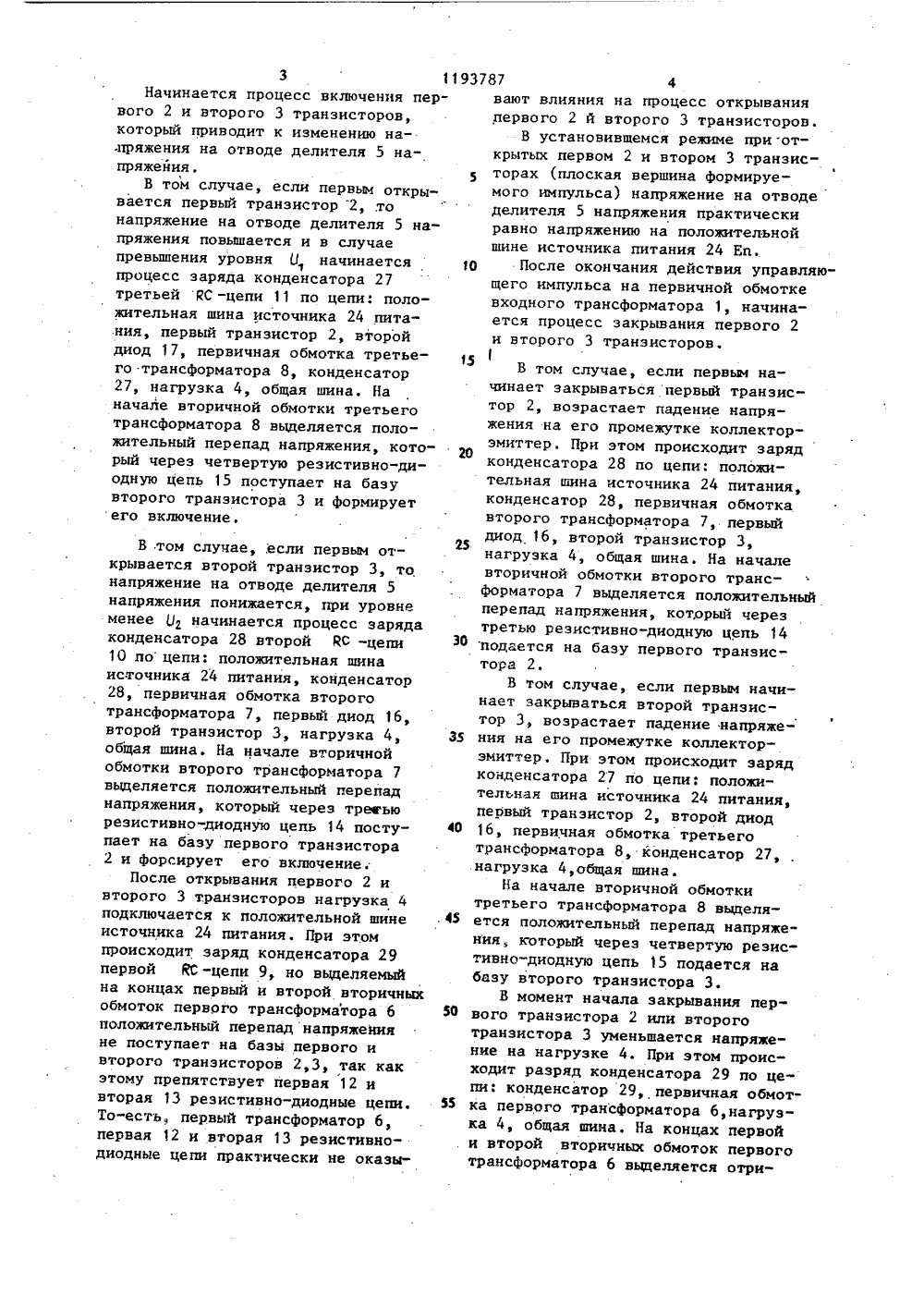

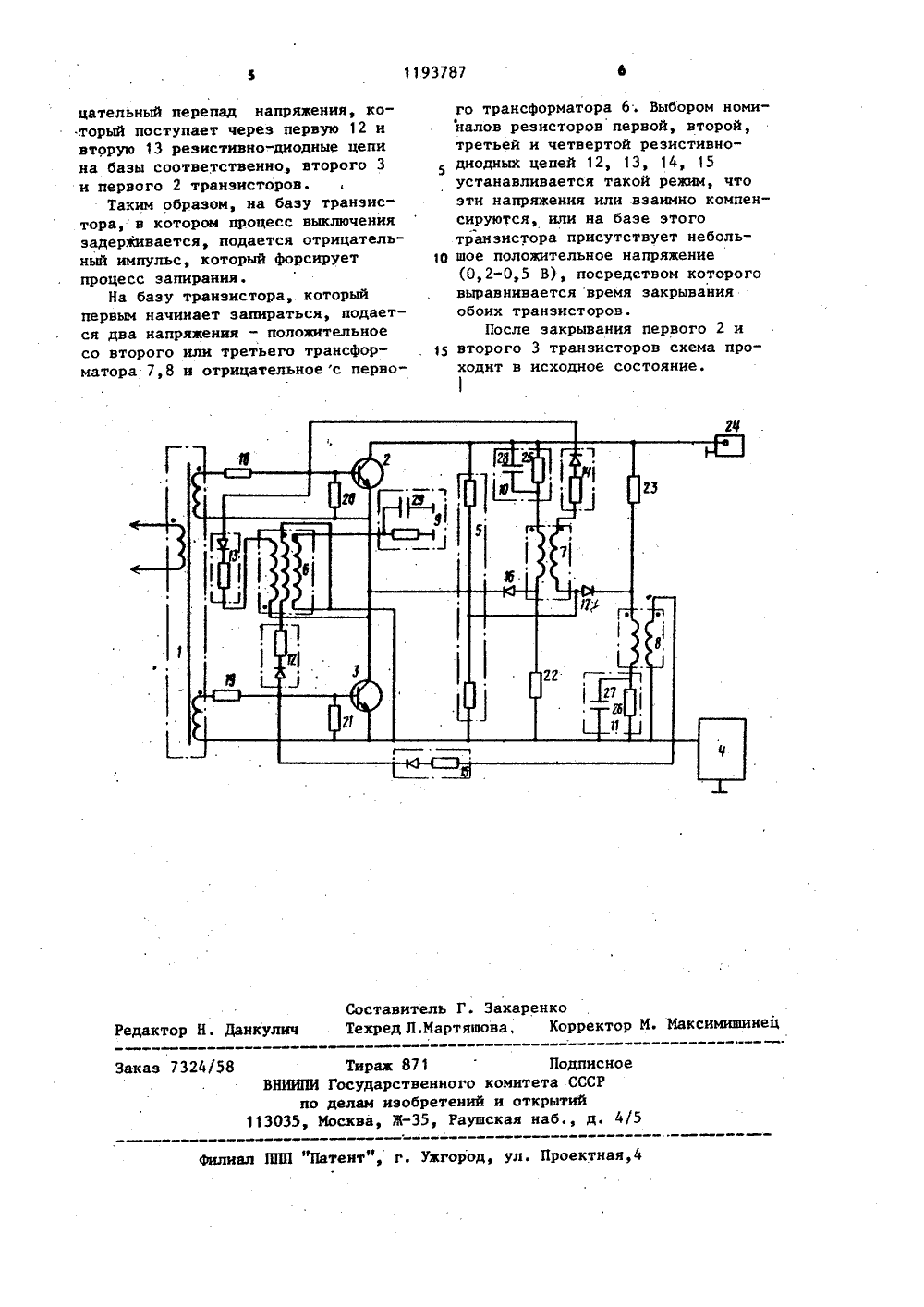

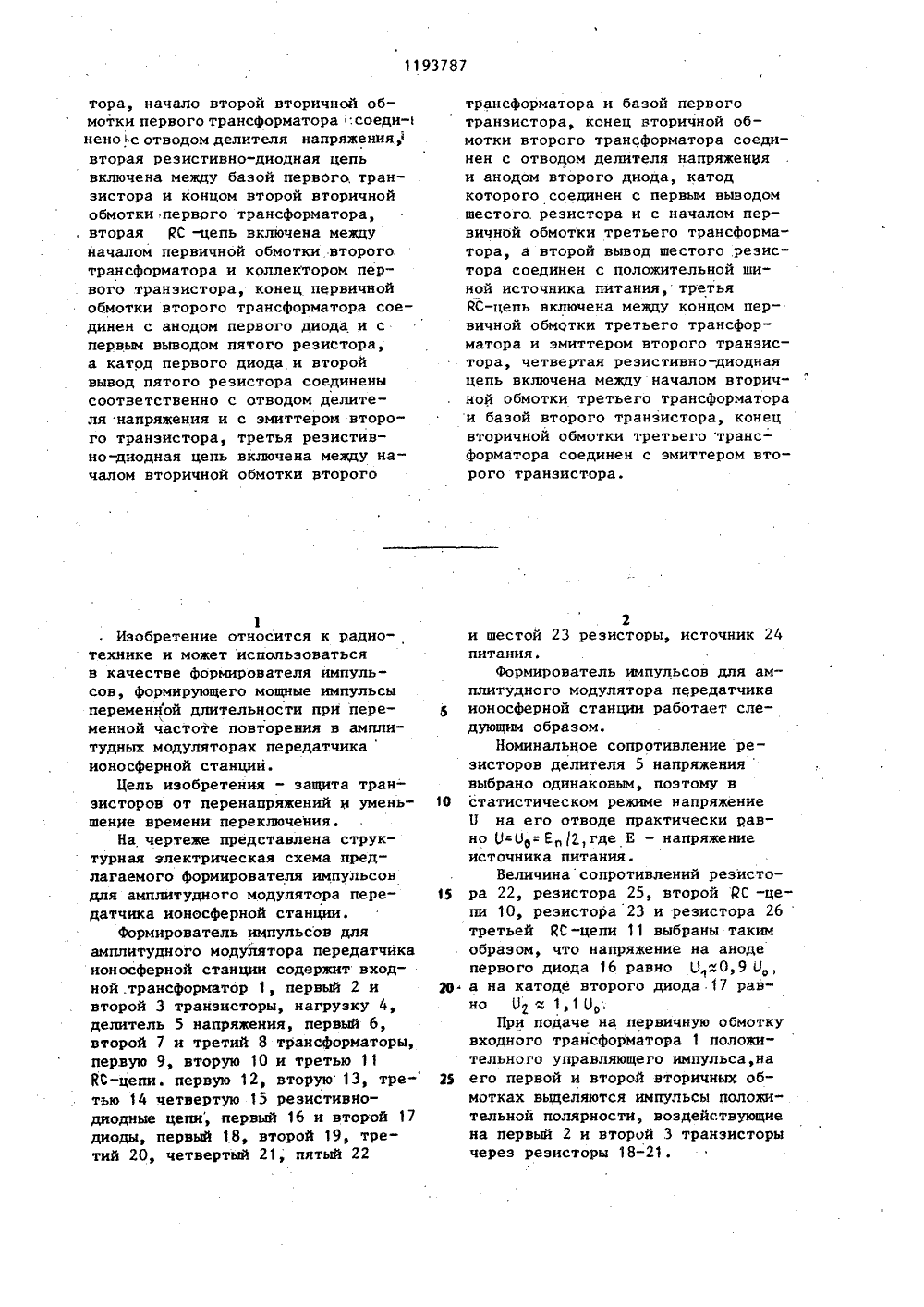

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК Я 3 К 5/02, 7/02 И ОПИСАНИЕ ИЗОБРЕТН АВТОРСКОМУ СВИДЕТЕЛЬСТВУ в ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТЮ(71) Специальное конструкторскоебюро физического приборостроенияАН СССР(56) Авторское свидетельство СССУ 771863, кл. Н 03 К 4/62, 1978,Б 674241 Ионосферная станциявертикального и наклонного зондирования "Базис" СКБ ФП АН СССР.Всесоюзный научно-технический информационный центр, 1978, т. 3,с. 90-97,(54) (57) ФОРМИРОВАТЕЛЬ ИМПУЛЬСОВДЛЯ АМПЛИТУДНОГО МОДУЛЯТОРА ПЕРЕДАТЧИКА ИОНОСФЕРНОЙ СТАНЦИИ, содержащий первый и второй транзисторы,входной трансформатор, первый ивторой выводы первой вторичной обмотки которого соединены соответственно через первый резистор сбазой и непосредственно - с эмиттером первого транзистора, а первый и второй выводы второй вторичной обмотки соединены соответственно через второй резистор с базой и непосредственно - с эмиттером второго транзистора, делительнапряжения, который включен междуположительной шиной источника питания и эмиттером второго транзистора, нагрузку, которая включена,между эмиттером второго транзистора и общей шиной, при этом коллектор первого транзистора соединенс положительной шиной источникапитания, эмиттер первого транзистора и коллектор второго транзисторасоединены с отводом делителя напряжения, между базой и эмиттером первого транзистора включен третийрезистор, а между базой и .эмиттером второго транзистора включенчетвертый резистор, о т л и ч а ющ и й с я тем, что, с целью защиты транзисторов от перенапряжений иуменьшения времени переключения,в него введены первый, второй итретий трансформаторы, первая, вторая и третья кС -цепи, которыевыполнены в виде параллельно соединенных конденсатора и резистора,первая и вторая резистивно-диодныецепи, которые выполнены в виде диода и резистора, один вывод которогосоединен с катодом диода, причеманод диода является входом, а другой вывод резистора-выходом резистивно-диодной цепи, третья и четвертая резистивно-диодные цепи,которые выполнены в виде диода ирезистора, один вывод которогосоединен с анодом диода, причемдругой вывод резистора являетсявходом, а катод диода - выходомрезистивно-диодной цепи, первыйи второй диоды, пятый и шестой резисторы, при этом первая ЙС-цепь включена между началом первичной обмотки первого трансформатора иобщей шиной, конец первичной обмотки и начало первой вторичной об-мотки первого трансформатора соединены с эмиттером второго транзистора, первая .резистивно-диодная цепь включена между базой второг транзистора и концом первой вторичнои обмотки первого трансформ1193787 тора, начало второй вторичной обмотки первого трансформатора :соеди- ненос отводом делителя напряжения, вторая резистивно-диодная цепь включена между базой первого, транзистора и концом второй вторичной обмотки первого трансформатора, , вторая КС -цепь включена между началом первичной обмотки второго. трансформатора и коллектором первого .транзистора, конец первичной обмотки второго трансформатора соединен с анодом первого диода и с первым выводом пятого резистора, а катод первого диода и второй вывод пятого резистора соединены соответственно с отводом делителя напряжения и с эмиттером второго транзистора, третья резистивно-диодная цепь включена между началом вторичной обмотки второго 1Изобретение относится к радиотехнике и может использоваться в качестве формирователя импульсов, формирующего мощные импульсы переменной длительности при переменной частоте повторения в амплитудных модуляторах передатчикаионосферной станции.Цель изобретения - защита транзисторов от перенапряжений и уменьшение времени переключения.На чертеже представлена структурная электрическая схема предлагаемого формирователя импульсов для амплитудного модулятора передатчика ионосферной станции.формирователь импульсов для амплитудного модулятора передатчика ионосферной станции содержит входной .трансформатор 1, первый 2 и второй 3 транзисторы, нагрузку 4, делитель 5 напряжения, первый 6, второй 7 и третий 8 трансформаторы, первую 9, вторую 10 и третью 11 кС-цепи. первую 12, вторую 13, тре-" тью 14 четвертую 15 резистивиодиодные цепи, первый 16 и второй 17 диоды, первый 1.8, второй 19, третий 20, четвертый 21, пятый 22 трансформатора и базой первоготранзистора, конец вторичной обмотки второго трансформатора соединен с отводом делителя напряженияи анодом второго диода, катодкоторого соединен с первым выводомшестого. резистора и с началом первичной обмотки третьего трансформатора, а второй вывод шестого резистора соединен с положительной шиной источника питания, третьяРС-цепь включена между концом первичной обмотки третьего трансформатора и эмиттером второго транзистора, четвертая реэистивно-диоднаяцепь включена между началом вторичной обмотки третьего трансформатораи базой второго транзистора, конецвторичной обмотки третьего трансформатора соединен с эмиттером второго транзистора. 2и шестой 23 резисторы, источник 24питания.Формирователь импульсов для амплитудного модулятора передатчикаионосферной станции работает следующим образом.Номинальное сопротивление резисторов делителя 5 напряжениявыбрано одинаковым, поэтому в 10 статистическом режиме напряжениеБ на его отводе практически равно ОфО= Еф,где Е - напряжениеисточника питания.Величина сопротивлений резисто ра 22, резистора 25, второй ДС -цепи 10, резистора 23 и резистора 26третьей РС-цепи 11 выбраны такимобразом, что напряжение на анодепервого диода 16 равно Ой 0,9 О 20 а на катоде второго диода 17 равно О 2 1,10При подаче на первичную обмоткувходного трансформатора 1 положительного управляющего импульса,на 25 его первой н второй вторичных обмотках выделяются импульсы положительной полярности, воздействующиена первый 2 и второй 3 транзисторычерез резисторы 18-21.В том случае,:если первым открывается второй транзистор 3, то напряжение на отводе делителя 5 напряжения понижается, при уровне менее О начинается процесс заряда конденсатора 28 второй ЙС -цепи 10 по цепи: положительная шина источника 24 питания, конденсатор 28, первичная обмотка второго трансформатора 7, первый диод 16, второй транзистор 3, нагрузка 4, общая шина, На начале вторичной обмотки второго трансформатора 7 выделяется положительный перепад напряжения, который через трееью резистивно-диодную цепь 14 поступает на базу первого транзистора 2 и форсирует его включение,После открывания первого 2 и второго 3 транзисторов нагрузка 4 подключается к положительной шине источника 24 питания. При этом происходит заряд конденсатора 29 первой ЙС -цепи 9, но выделяемый на концах первый и второй вторичных обмоток первого трансформатора 6 положительный перепад напряжения не поступает на базы первого и второго транзисторов 2,3, так как этому препятствует первая 12 и вторая 13 резистивно-диодные цепи. То-есть. первый трансформатор 6, первая 12 и вторая 13 реэистивнодиодные цепи практически не оказызНачинается процесс включения пер вого 2 и второго 3 транзисторов, который приводит к изменению напряжения на отводе делителя 5 напряжейия.В том случае, если первым открывается первый транзистор 2, .то напряжение на отводе делителя 5 на пряжения повышается и в случае превышения уровня О начинается процесс заряда конденсатора 27 третьей РС -цепи 11 по цепи: положительная шина источника 24 пита.ния, первый транзистор 2, второй диод 17, первичная обмотка третьего трансформатора 8, конденсатор 27, нагрузка 4, общая шина. На начале вторичной обмотки третьего трансформатора 8 выделяется положительный перепад напряжения, который через четвертую резистивно-диодную цепь 15 поступает на базу второго транзистора 3 и формирует его включение. 1193787 4вают влияния на процесс открыванияпервого 2 й второго 3 транзисторов.В установившемся режиме при открытых первом 2 и втором 3 транзис"торах (плоская вершина формируемого импульса) напряжение на отводеделителя 5 напряжения практическиравно напряжению на положительнойшине источника питания 24 Еп.10 После окончания действия управляющего импульса на первичной обмоткевходного трансформатора 1, начинается процесс закрывания первого 2и второго 3 транзисторов.15В том случае, если первым начинает закрываться первый транзистор 2, возрастает падение напряжения на его промежутке коллектор 20эмиттер. При этом происходит зарядконденсатора 28 по цепи: положительная шина источника 24 питания,конденсатор 28, первичная обмоткавторого трансформатора 7, первыйдиод 16, второй транзистор 3,нагрузка 4, общая шина. На началевторичной обмотки второго трансформатора 7 выделяется положительныйперепад напряжения, который черезтретью реэистивно-диодную цепь 1430 подается на базу первого транзистора 2,В том случае, если первым начинает закрываться второй транзистор 3, возрастает падение напряже 35 ния на его промежутке коллекторэмиттер. При этом происходит зарядконденсатора 27 по цепи положительная шина источника 24 питания,первый транзистор 2, второй диод400 16, первичная обмотка третьеготрансформатора 8, конденсатор 27,.нагрузка 4,общая шина.На начале вторичной обмоткитретьего трансформатора 8 выделя 45 ется положительный перепад напряже"ния который через четвертую резистивно-диодную цепь 15 подается набазу второго транзистора 3.В момент начала закрывания пер 50 вого транзистора 2 или второготранзистора 3 уменьшается напряжение на нагрузке 4. При этом происходит разряд конденсатора 29 по цепи: конденсатор 29, первичная обмот 55 ка первого трансформатора 6,нагрузка 4, общая шина. На концах первойи второй вторичных обмоток первоготрансформатора 6 выделяется отри1193787 ставитель Г. Захаренкохред Л.Мартяшова, Корректор И. Мак нец дактор Н. Даик аказ 7324/ Подписта СССРрытийаб., д Тираж 871 НИИПИ Государственного комит о делам изобретений и от Москва, И, Раушская. 4/5 1130 филиал ППП "Патент", г. Ужгород, ул. Проектная,4 цательный перепад напряжения, который поступает через первую 12 и вторую 13 резистивно-. диодные цепи на базы соответственно, второго 3 и первого 2 транзисторов.Таким образом, на базу транзистора, в котором процесс выключения задерживается, подается отрицательный импульс, который форсирует процесс эапирания.На базу транзистора, который первым начинает запираться, подается два напряжения - положительное со второго или третьего трансформатора 7,8 и отрицательное с первого трансформатора 6. Выбором номиналов резисторов первой, второй,третьей и четвертой резистивно диодных цепей 12. 13. 14, 15устанавливается такой режим, чтоэти напряжения или взаимно компенсируются, или на базе этоготрэнэистора присутствует неболь О шое положительное напряжение(0,2-0,5 В), посредством котороговыравнивается время закрыванияобоих транзисторов.После закрывания первого 2 и 1 второго 3 транзисторов схема проходит в исходное состояние.
