Трансформатор для дуговой сварки
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

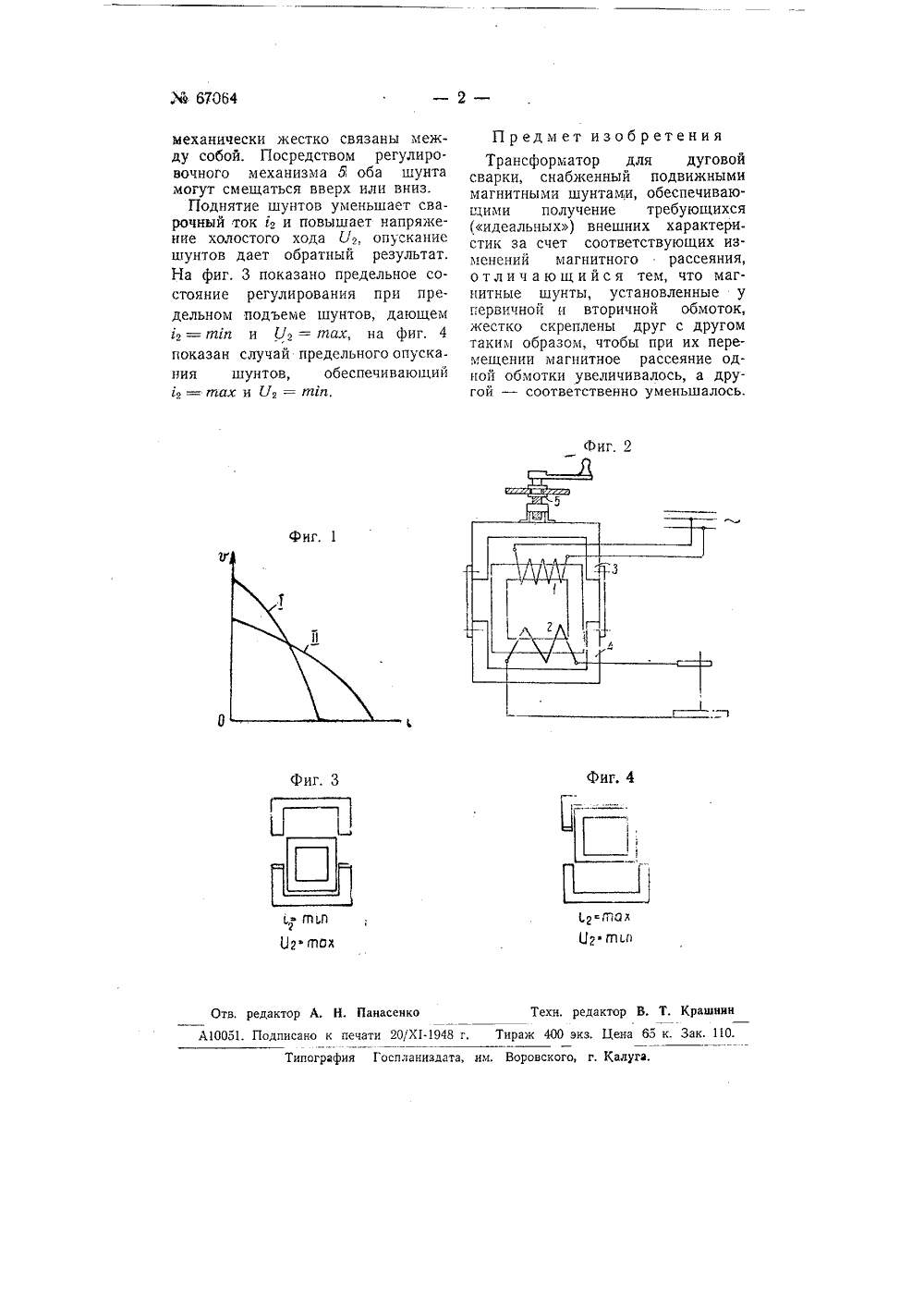

: - .".ФСАН ИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зарегистрировано в Бюро изобретений Госплана СССР К, К. Хрен РАН СФОРМАТОРТ. Назаров ДЛЯ ДУГОВОЙ СВАРК Наркомат Вооружения за0510 (34052330 сентября 1946 года Заявлано 27 августа 1945 годаОпубликован Наименьшее необходимое и достаточное напряжение холостогохода сварочного трансформаторазависит от силы сварочного тока:чем больше ток, тем меньше можетбыть напряжение, и наоборот. Потехническим и экономическим соображениям желательны так называемые идеальные внешние характеристики сварочных трансформаторов, показанные на фиг. 1 чертежа. Как видно, для двух характеристик 1 и П мы будем иметьг, ( гз И ( Ь 1, ) ( Г, 1.,Изготовляемые промышленностьютрансформаторы не отвечают этомутребованию, а описанные в патентах трансформаторы, отвечающиеуказанному требованию, имеют неудобную конструкцию и не нашлипрактического применения.Предметом данного изобретенияявляется трансформатор для электрической дуговой сварки, который,обеспечивая требуемые (идеальные) внешние характеристики,имеет простую и удобную конструкцию при максимальной экономииобмоточной меди,Подобно известным, предлагаемый трансформатор снабжается подвижными магнитными шунтами, обеспечивающими получение требующихся (иде" л.:ных) внешних характеристик за счет соответствующих изменений магнитного рассеяния, Отличие же его от всех других заключается в том, что магнитные шунты, установленные у первичной и вторичной обмоток, жестко скреплены друг с другом таким образом, чтобы при их перемещении магнитное рассеяние одной обмотки увеличивалось, а другой- соответственно уменьшалось.Изложенное поясняется чертежом, на фиг. 2 которого схематически изображено устройство предлагаемого трансформатора, а на фиг. 3 и 4 - взаимоположение его частей при предельных состояниях регулирования.Основной магнитопровод трансформатора - двухстержневой, причем первичная 1 и вторичная 2 обмотки сидят на различных стержнях.У каждого из стержней имеется магнитныч шунт, Оба шунта 3 и 4Ж 67064 Фиг, 2 фнг, 1 г,4 1,2 ЛО х Ц 2 гпту 1 В ГПЯ 2ц 2 гпах Отв. редактор А. Н. Панасенко Техн. редактор В. Т. Крашнин10051. Подписано к печати 20/Х 1-1948 г. Тираж 400 экз. Цена 65 к. Зак. 110. ипография Госпланиадата, им. Воровского, г. Кал механически жестко связаны между собой. Посредством регулировочного механизма 5 оба шунта могут смещаться вверх или вниз.Поднятие шунтов уменьшает сварочный ток 12 и повышает напрягкение холостого хода Уа, опускание шунтов дает обратный результат. На фиг. 3 показано предельное состояние регулирования при предельном подъеме шунтов, дающем г,=тт и 02= тах, на фиг. 4 показан случай предельного опуска. ния шунтов, обеспечивающий га=тахи У,=тл,Предмет изобретения Трансформатор для дуговой сварки, снабженный подвижными магнитными шунтами, обеспечивающими получение требующихся (идеальных) внешних характеристик за счет соответствующих из. менений магнитного рассеяния, отличающийся тем, что магнитные шунты, установленные у первичной и вторичной обмоток, жестко скреплены друг с другом таким образом, чтобы при их перемещении магнитное рассеяние одной обмотки увеличивалось, а другой - соответственно уменьшалось.
СмотретьЗаявка
0519, 27.08.1945
Назаров С. Т, Хренов К. К
МПК / Метки
МПК: H01F 29/10, H01F 38/08
Метки: дуговой, сварки, трансформатор
Опубликовано: 01.01.1946
Код ссылки
<a href="https://patents.su/2-67064-transformator-dlya-dugovojj-svarki.html" target="_blank" rel="follow" title="База патентов СССР">Трансформатор для дуговой сварки</a>
Способ диффузионной сварки магнитных материалов
Номер патента: 1497871
Опубликовано: 10.07.2005
Авторы: Каракозов, Люшинский, Хохлачева
МПК: B23K 20/16
Метки: диффузионной, магнитных, сварки
Способ диффузионной сварки магнитных материалов, при котором между свариваемыми поверхностями размещают промежуточную прокладку из смеси ультрадисперсных порошков формиатов никеля и кобальта, детали сдавливают, нагревают до температуры сварки и после изотермической выдержки охлаждают, отличающийся тем, что, с целью повышения качества магнитов из магнитотвердых и магнитомягких сплавов путем улучшения магнитных характеристик сварного соединения, в промежуточную прокладку добавляют ультрадисперсный порошок формиата алюминия, причем соотношение ультрадисперсных порошков в смеси соответствует их соотношению в магнитотвердом сплаве.
Способ диффузионной сварки магнитных материалов
Номер патента: 1309433
Опубликовано: 30.05.1990
МПК: B23K 20/16
Метки: диффузионной, магнитных, сварки
...соединения наблюда 40ются поры, ухудшающие качество соединения,П р и м е р, Сваривали магнитныйматериал марки ЮНДК 35 Т 5 с магиитномягким материалом 50 Н через ультра 45дисперсный порошок формиата никеля,. Диффузионную сварку проводили на специальной установке в среце водорода, при этом циклирование температуры осуществляли в диапазонах, приведенных в таблице, Количество циклов - 2, сварочное давление Р20 МПа, время выдержки 30 мин. Ка 3 гчестно сварки оценивали по конечнойпористости сварного шва, прочностисварных соединений и их магнитиымсвойствам. Полученные результаты приведены в таблице .Из таблицы видно, наиболее оптимальным интервалом циклирования температуры является интервал Т = 250 о,550 С, так как в этом случае конечная...
Регулируемый трансформатор для дуговых и плазменных установок
Номер патента: 1379813
Опубликовано: 07.03.1988
Авторы: Дитлер, Дондыш, Калинников, Оленич, Сазонов, Троицкий, Швец
МПК: H01F 38/08
Метки: дуговых, плазменных, регулируемый, трансформатор, установок
...25При этом часть первичной обмотки6 закорачивается и сопротивлениекороткого замыкания трансформатора,определяемое только сопротивлениемобмоток 4 и 5 (7), имеет минимальное значение.При концентрическом расположенииобмоток 4 и 5 относительно друг друганаклон внеиней характеристики (криваяЬ, фиг.З) незначителен, в другомкрайнем случае, когда эти обмоткирасположены на разных стержнях(фиг.1), внещняя характеристика получается круглопадающей; (кривая с,фиг.З).40Плавно изменяя угол включения тиристоров 8, формируют семейство искусственных вненних характеристик,располагаемых в области ограниченнойестественными внвшними характерис,яками а и Ь или Ь и с (Фиг.З). Напряжение холостого хода трансформаторапри этом остается практически постоянным...
Трансформатор для зажигания дуговых вентилей
Номер патента: 62046
Опубликовано: 01.01.1942
Автор: Буткевич
МПК: H01F 19/08, H01F 29/14
Метки: вентилей, дуговых, зажигания, трансформатор
...поток Ф не замыкался на стержень 3, на котором сидит обмотка Ка, служит обмотка К 4, расположенная на этом же стержне, питаемая постоянным током и включаемая последовательно с обмоткой К,. Ампервитки, создаваемые этой обмоткой, не дают возможности магнитному потоку проникать в стержень 3, Магнитный поток Ф обмотки %1 должен насыщать систему,Если теперь подать в обмотку й 7 з переменный ток (лучше с выраженными третьей и пятой гармониками), то получится следующее,При полуволне тока, которая создает ампервитки в том же направлении, что и обмотка й 74, изменение потока Ф в стержне 3 будет ничтожным благодаря значительному насыщению всей системы.Однако, когда напряжение тока в обмотке й 7 з изменится на обратное, действие обмотки й 74...
