Устройство для обеспечения устойчивости вращающихся роторов турбин, турбокомпрессоров и т. п. машин
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 67065
Автор: Капица
Текст

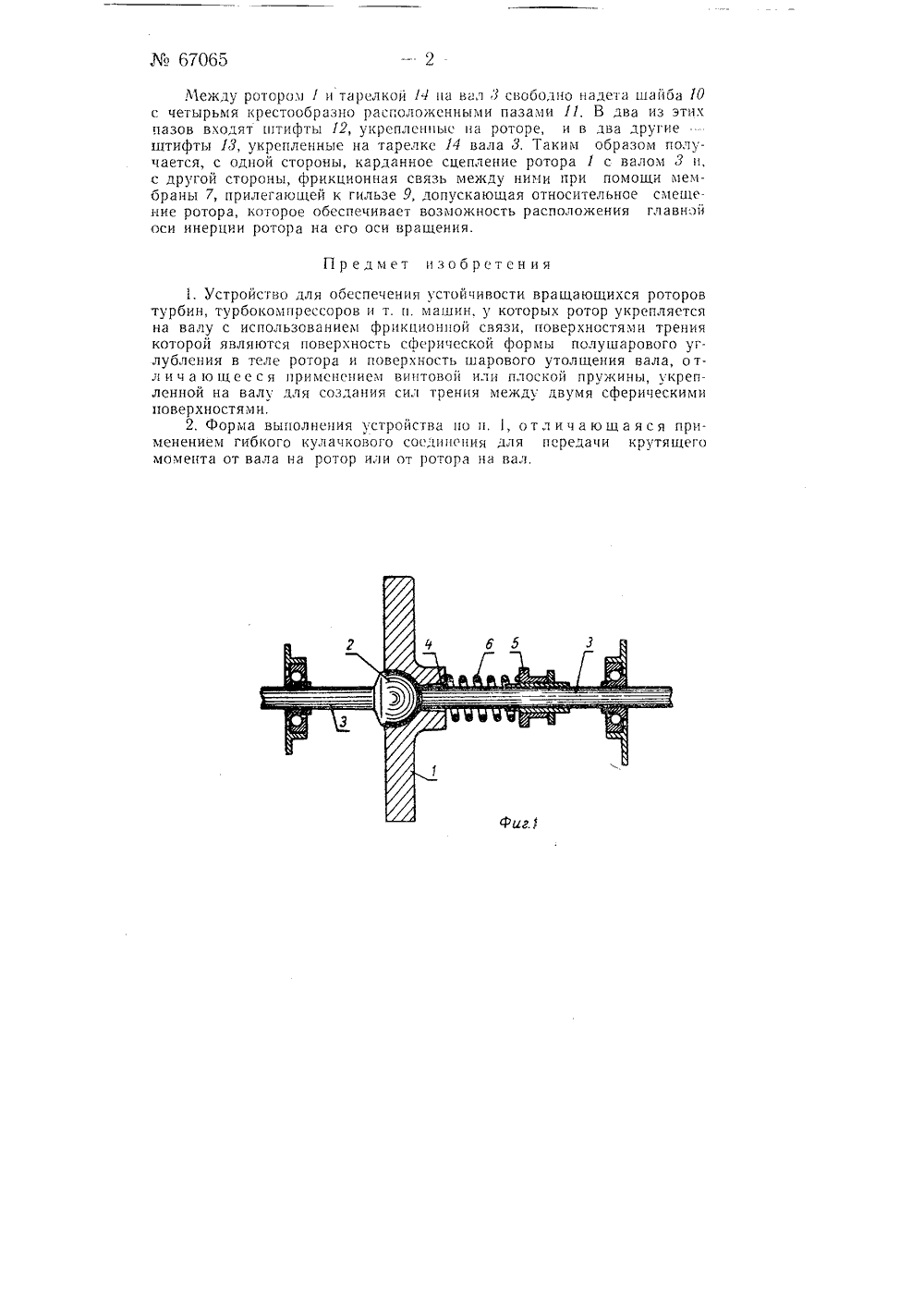

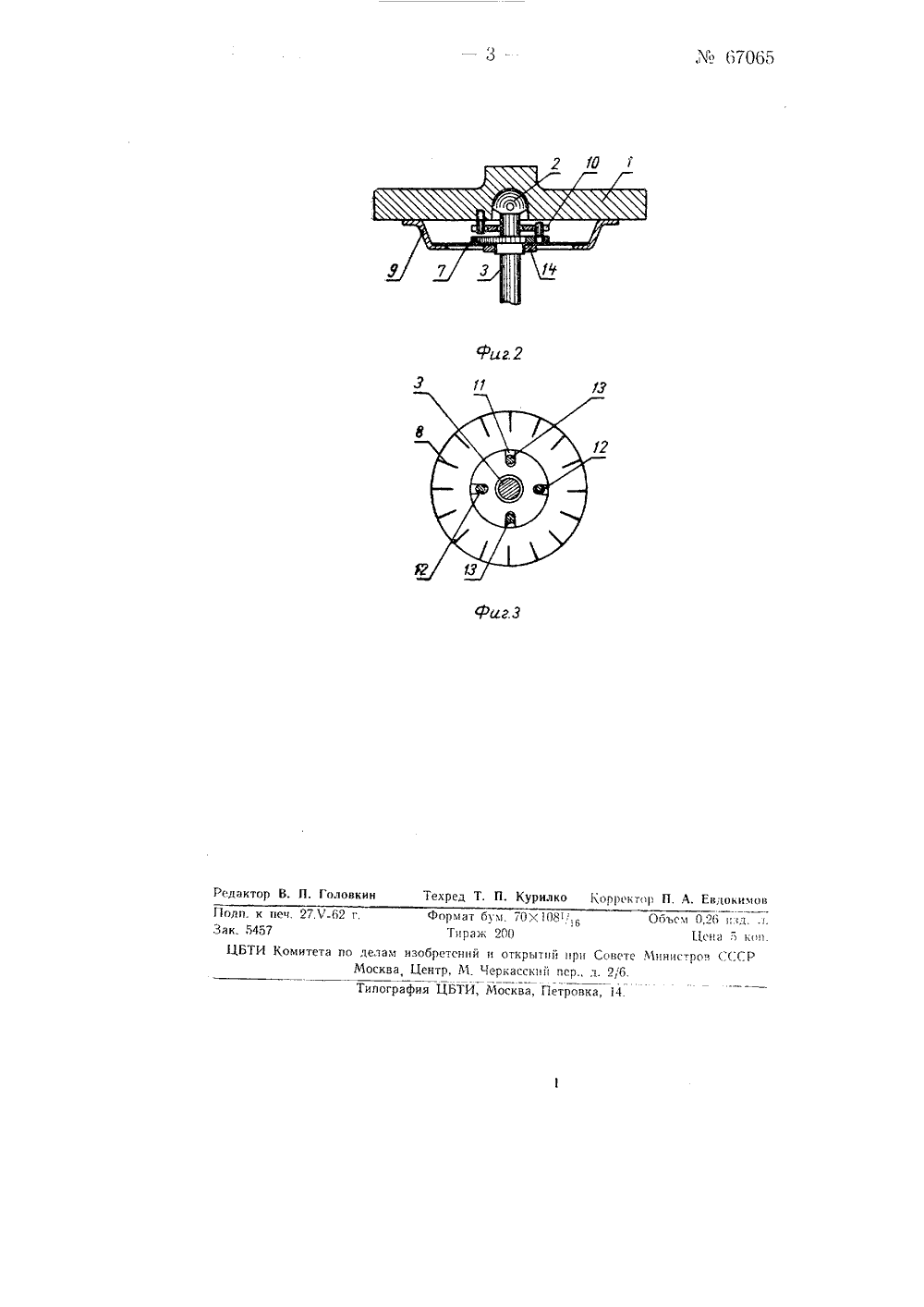

Класс 14 с, 22 о 247 с, 4 Мо 67065 ссср ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУП. Л, Капица УСТРОЙСТВО ДЛЯ ОБЕСПЕЧЕНИЯ УСТОЙЧИВОСТИ ВРАЩАЮЩИХСЯ РОТОРОВ ТУРБИН, ТУРБОКОМПРЕССОРОВ и т. п. МАШИНЗаявлено 6 сентября 938 г. яа ЪЪ 8883(З 458 в Главянслород Устройства для обеспечения устойчивости вращающихся роторов турбин, турбокомпрессоров и т. и. машин, в которых ротор укреплен на валу с использованием фрикционной связи, причем поверхностями трения являются поверхности шарового утолщения вала и полушарового углубления в теле ротора, уже известны.В описываемом устройстве для создания сил трения между двумя сферическими поверхностями применена укрепленная на валу винтовая или плоская пружина.На фиг, 1 изображен продольный разрез горизонтального вала с фрикционной связью при помощи сферических поверхностей (вариант 1); на фиг, 2 - продольный разрез вертикального вала с гибким кулачковым соединением (вариант 2); на фиг. 3 - мембрана и соединительные штифты.Ротор 1 (фиг, 1) имеет полушаровую выемку, в которую точно входит шаровое уплотнение 2 вала 3, проходящего через центральное отверстие 4 в роторе. На валу,3, кроме того, закреплено кольцо 5, слу - кащее упором для пружины 6, прижимающей вогнутую поверхность выемки ротора 1 к сферической поверхности утолщения 2 вала 3. Прукину б подбирают таким образом, чтобы соответственной установкой кольца 5 был обеспечен нажим, достаточный для фрикционного соединения ротора .( с валом 3, В то жс время такое фрикционное соединение способствует той степени подвижности ротора, которая обеспечивает ему возможность самоустанавливаться.По второму варианту фиг. 2 и 3) вал 3 также имеет шарообразное утолщение 2, точно приходящееся к выемке в теле ротора 1. К тарелке 14 вала 3 прикреплена эластичная мембрана 7 в виде шайбы с радиальными вырезами 8. Наружный край этой мембраны прилегает с трением к внутренней кольцевой плоскости гильзы 9, жестко укрепленной на роторе 1.67065Между ротором 1 и тарелкой 14 на вал 4 свободно надета шайоа 10 с четырьмя крестообразно расположенными пазами 11. В два из этик пазов входят штифты 12, укреплсншяс на роторе, и в два другие . штифты 13, укрепленные на тарелке 14 вала 3. Таким образом получается, с одной стороны, карданное сцепление ротора 1 с валом 3 и, с другой стороны, фрикционная связь между ними при помощи мембраны 7, прилегающей к гильзе 9, допускающая относительное смешение ротора, которое обеспечивает возможность расположения главной оси инерции ротора на его оси вращения.Предмет изобретения1. Устройство для обеспечения устойчивости вращающихся роторов турбин, турбокомпрессоров и т. и. машин, у которых ротор укрепляется на валу с использованием фрикционной связи, поверхностями трения которой являются поверхность сферической формы полушарового углубления в теле ротора и поверхность шарового утолщения вала, отлич а ющееся применением винтовой или плоской пружины, укрепленной на валу для создания сил трения между двумя сферическими поверхностями,2. Форма выполнения устройства по н. 1, отл и ч а ю щ а я ся применением гибкого кулачкового соединения для передачи крутящего момента от вала на ротор или от ротора на вал.Л 2 67065 2 10 1 3 11 Редактор В. П. Головкин Техред Т. П. Курилко Корректор П. А. Евдокимов 11 олп. к псч. 27 Хг. Формат бум. 70 Х 108,16 Объем 0,26 пзд. Зак. 5457 Тираж 200 Цена 5 копЦБТИ Комитета по делам изобретений и открытий прн Совете Министров О;ГРМосква Центр, М. Черкасский пср., д. 2/6Типографии ЦБТИ, Москва, Петровка, 14.
