Двухфазный генератор треугольных и прямоугольных импульсов

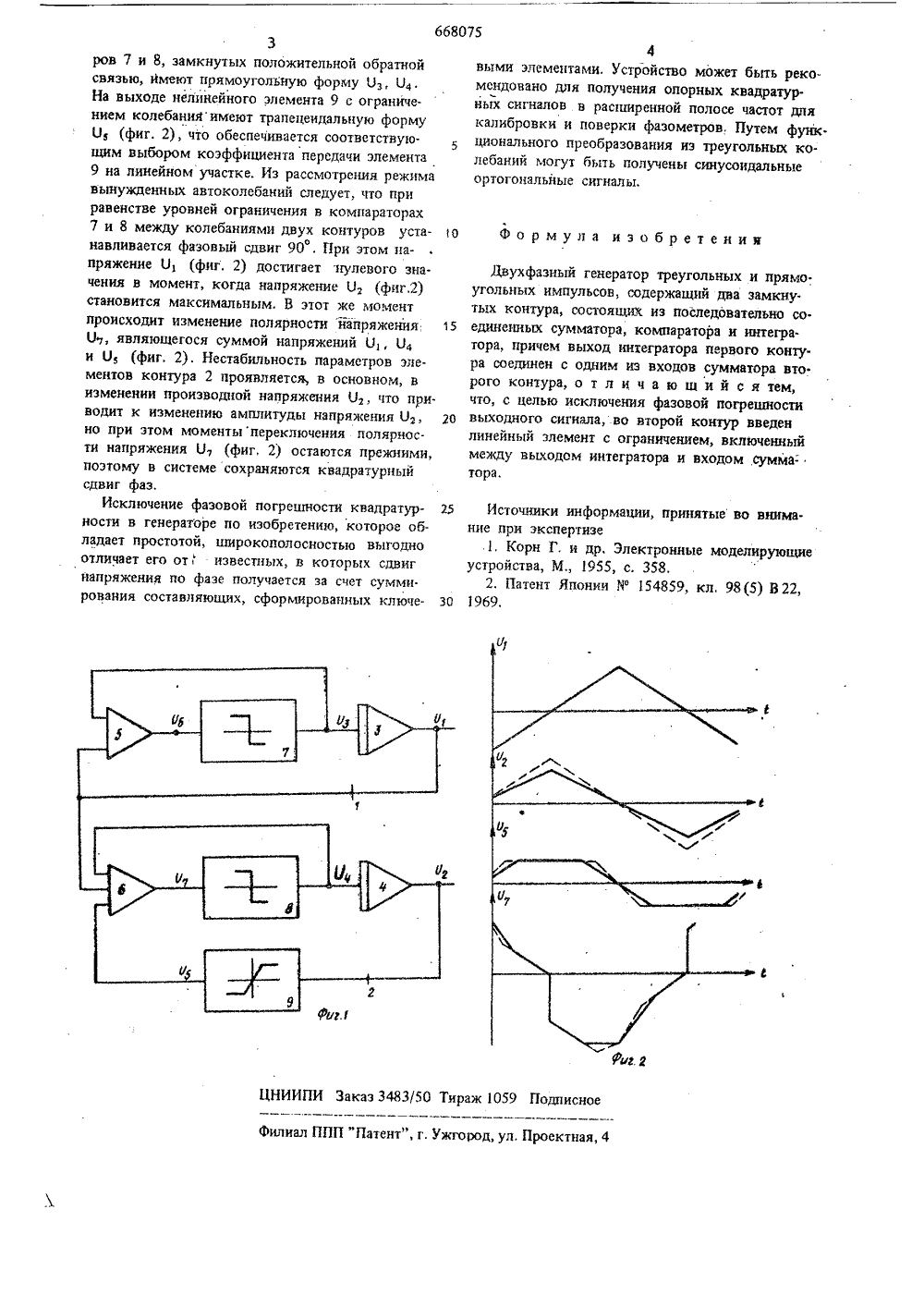

Союз Советсеа Соцмалистицеюма 61) Дополнительное к а22) Заявлено 17,03.76. сеид-ву 2335237/18-21 присоедииени 3) Приоритет аеударетееииы емитет ае делам изабретеиий а атирмтий, Ленинградский электротехнический институт им. В,И. Ульянова (Ленина) 71 Заивител 54) ДВУХФАЭНЫЙ ГЕНЕРАТОР ТРЕУГОЛЬНЫХ И ПРЯМОУГОЛЬНЬ ИМПУЛЬСОВдержи Изобретение относится к импульснои технике и может использоваться в приборостроении, авто- матике и информационно. измерительной технике,Известны генераторы треугольных и прямо. утольных сипцлов; содержащие операционный усилитель, компаратор и ключевое устройство, . включенные последовательно 111.Недостатком описанного устройства является низкая стабильность выходного напряжения.Более совершенным является двухфазный генератор треугольных и прямоугольных импуль. сов, содержащий два замкнутых контура, состоящих из последовательно соединенных сумматора, компаратора и интегратора, причем выход интегратора первого контура соединен с одним из входов сумматора второго контура 121.Недостатком данного устройство является фазовая погрешность сигнала на его выходе,ФЦелью изобретения является исключение фазовой погрешности выходного сигнала.С этой целью в двухфазный генератор прямо. угольных и треугольных сигналов, который со.т два замкнутых контура, состоящих из последовательно соединенных сумматора, компаратора и интегратора, причем выход интеграторапервого контура соединен с одним из входовсумматора второго контура, во второй, контурвведен нелинейный элемент с ограничением,включенный между входом интегратора и входом сум.матора,На фиг, 1 показана структурная электрическаясхема предлагаемого генератора; на фиг, 2 временные диаграммы, поясняющие его работу,Предлагаемый генератор содержит два аналогичных контура 1 и 2 с интеграторами 3 и 4,симмирующими устройствами 5 и б и компараторами 7 и 8 на элементах с двумя устойчивы.ми состояниями, которые изменяют свое состояние при достижении входным напряжением ну.левого значения, В контуре 2 имеется нелиней.ный элемент 9, с ограничением включенный меж.ду выходом интегратора 4 и входом сумматорабУстройство работает следующим образом,При его включении в контурах возникаютустойчивые автоколебання, которые на выхо.дах интеграторов 3 н 4 имеют треугольную форму 13 и г (фнг, 2), а на выходах компаратовыми элементами. Устройство может быть реко.мендовано для получения опорных квадратурных сигналов в расширенной полосе частот длякалибровки и поверки фазометров, Путем функ.ционального преобразования иэ треугольных колебаний могут быть получены синусоидальныеортогоцальные сигналы. Двухфазный генератор треугольных и прямо. угольных импульсов, содержащий два замкну. тых контура, состоящих из последовательно со. единенных сумматора, компаратора и интегратора, причем выход интегратора первого конту. ра соединен с одним из входов сумматора вто. рого контура, о т л и ч а ю щ и Й с я тем, что, с целью исключения фазовой погрешности выходного сигнала, во второй контур введен линейный элемент с ограничением, включенный между выходом интегратора и входом сумма= тора. Источники информации, принятые во внимание при экспертизе1. Кори Г, и др, Электронные моделирующиеустройства, М., 1955, с, 358,2. Патент Японии У 154859, кл. 98(5) В 22,1969,НИИПИ Заказ 3483/50 Тираж 1059 Подписное иал ППП "Патент", г. Ужгород, ул. Проектная,6680753ров 7 и 8, замкнутых положительной обратной связью, имеют прямоугольную форму Оэ, О. На выходе нелинейного элемента 9 с ограниче. кием колебанияимеют трапецеидальную форму О, (фиг. 2), что обеспечивается соответствую.5 щим выбором коэффициента передачи элемента 9 на линейном участке. Из рассмотрения режима вынужденных автоколебамий следует, что при равенстве уровней ограничения в компараторах 7 и 8 между колебаниями двух контуров уста о навливается фазовый сдвиг 90 . При этом напряжение О, (фиг. 2) достигает нулевого значения в момент, когда напряжение О, (фиг,2) становится максимальным. В этот же момент происходит изменение полярности напряжения 1 5 О, являющегося суммой напряжений О О и О, (фиг, 2), Нестабильность параметров элементов контура 2 проявляется, в основном, в изменении производной напряжения О что при. водит к изменению амплитуды напряжения Ог 20 но при этом моментыпереключения полярнос. ти напряжения О(фиг, 2) остаются прежними, поэтому в системе сохраняются квадратурный сдвиг фаз.Исключение фазовой погрешности квадратур 25 ности в генераторе по изобретению, которое обладает простотой, широкополосностью выгодно отличает его от " известных, в которых сдвиг напряжения по фазе получается эа счет суммирования составляющих, сформированных ключе Формула изобретения
